7. 在“探究电流与电阻的关系”实验中，某同学根据实验数据作出下图所示的图像。下列说法正确的是 （）


A.导体中的电流与导体的电阻成正比
B.电源至少选用两节新干电池
C.换用阻值为2 Ω的电阻做实验时，需要更换电压表量程
D.多次实验是为了求平均值，以减小实验误差

7. B

【分析】
要解决这道题，需结合“探究电流与电阻的关系”实验的控制变量法（控制电阻两端电压不变），先从图像确定定值电压，再逐一分析选项：
1. 由I-R图像取点计算：任意一点的IR乘积为定值，即电阻两端电压U=IR，计算得U=5Ω×0.4A=2V，说明实验中控制电阻两端电压为2V不变。
2. 逐一分析选项：
A选项：电压一定时，电流与电阻成反比，而非正比，故A错误。
B选项：一节新干电池电压1.5V，两节为3V；实验中电阻两端电压需保持2V，电源电压需大于等于2V，两节干电池（3V）满足要求，一节干电池（1.5V）不足，故B正确。
C选项：换用2Ω电阻时，电流I=U/R=2V/2Ω=1A，电阻两端电压仍为2V，若电压表原用0~3V量程，无需更换，故C错误。
D选项：该实验多次实验是为了寻找普遍规律，而非求平均值减小误差，故D错误。
【解析】
本题考查“探究电流与电阻的关系”实验，步骤如下：
1. 确定实验控制的电压：由图像可知，当R=5Ω时，I=0.4A，根据欧姆定律U=IR=5Ω×0.4A=2V；同理，R=10Ω时U=10Ω×0.2A=2V，R=20Ω时U=20Ω×0.1A=2V，说明实验中控制电阻两端电压为2V不变。
2. 分析选项：
A：电压一定时，导体中的电流与导体的电阻成反比，A错误。
B：一节新干电池电压为1.5V，两节总电压为3V，大于实验控制的电阻两端电压2V，满足电源要求；一节干电池电压不足，故电源至少选两节新干电池，B正确。
C：换用2Ω电阻时，电阻两端电压仍为2V，若电压表选用0~3V量程，无需更换，C错误。
D：探究电流与电阻关系的实验，多次实验是为了得出普遍规律，避免偶然性，不是求平均值减小误差，D错误。
【答案】
B
【知识点】
欧姆定律；探究电流与电阻的关系；实验探究方法
【点评】
本题围绕电学核心实验“探究电流与电阻的关系”展开，需掌握控制变量法的应用、欧姆定律计算，以及实验目的的理解，是对电学实验基础的综合考查，需仔细分析选项细节。
【难度系数】
0.6

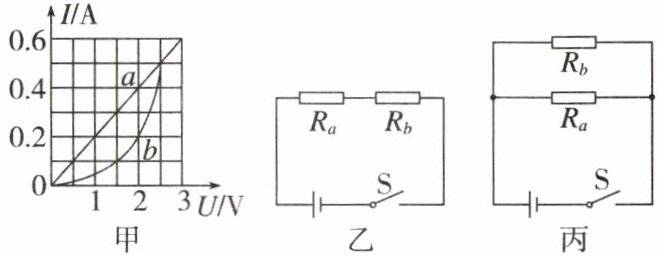

8. 图甲是电阻a和电阻b的I-U图像。下列说法正确的是（）


A.电阻b为定值电阻
B.当电阻a两端电压为2 V时，$R_a=0.4\ \Omega$
C.如图乙所示，当开关S闭合，电路中电流为0.2 A时，电路总电阻为15 Ω
D.如图丙所示，当开关S闭合，电源电压为2 V时，电路中总电流为0.4 A

8. C

【分析】
首先观察图甲，电阻a的I-U图像为直线，说明电流与电压成正比，是定值电阻；电阻b的I-U图像为曲线，电流与电压不成正比，不是定值电阻。接下来结合串并联电路特点和欧姆定律，逐一分析选项：先判断选项A中b是否为定值电阻，再计算选项B中a的电阻，接着分析选项C串联电路的总电阻，最后判断选项D并联电路的总电流。
【解析】
选项A：电阻b的I-U图像是曲线，电流与电压不成正比，说明b不是定值电阻，A错误；
选项B：当电阻a两端电压为2V时，由图甲知对应的电流为0.4A，根据欧姆定律$R_a=\frac{U_a}{I_a}=\frac{2V}{0.4A}=5\Omega≠0.4\Omega$，B错误；
选项C：图乙中$R_a$与$R_b$串联，串联电路电流处处相等，当电路电流为0.2A时，由图甲可知，$R_a$两端电压$U_a=1V$，$R_b$两端电压$U_b=2V$，总电压$U=U_a+U_b=1V+2V=3V$，总电阻$R_{总}=\frac{U}{I}=\frac{3V}{0.2A}=15\Omega$，C正确；
选项D：图丙中$R_a$与$R_b$并联，并联电路各支路电压等于电源电压，当电源电压为2V时，由图甲知，通过$R_a$的电流$I_a=0.4A$，通过$R_b$的电流$I_b=0.2A$，总电流$I_{总}=I_a+I_b=0.4A+0.2A=0.6A≠0.4A$，D错误。
【答案】
C
【知识点】
I-U图像、欧姆定律、串并联电路特点
【点评】
本题结合I-U图像考查欧姆定律及串并联电路的规律，需准确从图像中提取电压、电流的对应关系，结合串并联电路的特点进行分析计算，是电学基础题型，注重对基础知识点的应用。
【难度系数】
0.5

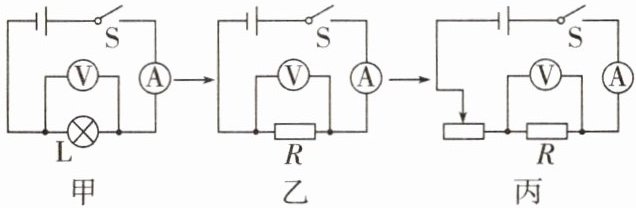

9. 小德和同学们在做“探究电流与电压的关系”实验时，经过讨论，依次完成了三次实验电路的设计，如图甲、乙、丙所示。

(1)由图甲改进为图乙，是为保证实验过程中（填“电阻”或“电流”）不变。

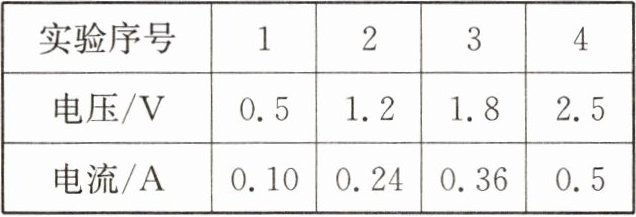

(2)小德和同学们使用电源(3 V)、电阻(5 Ω)、电流表(量程为0～0.6 A)、电压表(量程为0～3 V)、滑动变阻器(20 Ω 2 A)、开关和导线若干，按图丙所示电路进行了4次实验，记录的数据如表所示。

(3)依据电路实际情况，可判断出第（填实验序号）组数据是伪造的，理由是

。
(4)纠正错误后，由第2组实验调整到第3组实验时，滑动变阻器的滑片应向（填“左”或“右”）移动。

9. (1)电阻
(3)1 第 1 组实验中滑动变阻器两端电压$U_P=U-U_R=3\ \mathrm{V}-0.5\ \mathrm{V}=2.5\ \mathrm{V}$,滑动变阻器接入电路的阻值$R_P=\frac{U_P}{I}=\frac{2.5\ \mathrm{V}}{0.1\ \mathrm{A}}=25\ \Omega$,而滑动变阻器的最大阻值是 20 Ω,因此第 1 组数据是伪造的
(4)右

【分析】
本题围绕“探究电流与电压的关系”实验展开，核心思路是利用控制变量法（探究电流与电压的关系时需保持电阻不变），结合欧姆定律分析滑动变阻器的阻值是否符合器材规格，以及滑动变阻器的调节方法。解题时需明确实验原理，通过计算验证数据合理性，再根据串联分压规律判断滑片移动方向。
【解析】
(1) 探究电流与电压的关系，根据控制变量法，要保持定值电阻的阻值不变，改变电阻两端的电压，因此图甲改进为图乙是为保证实验过程中电阻不变；
(2) 第(3)问：电源电压$U=3\ \mathrm{V}$，定值电阻$R=5\ \Omega$，滑动变阻器最大阻值为$20\ \Omega$。计算第1组数据对应的滑动变阻器阻值：定值电阻两端电压$U_{R1}=I_1R=0.1\ \mathrm{A} × 5\ \Omega=0.5\ \mathrm{V}$，滑动变阻器两端电压$U_{P1}=U-U_{R1}=3\ \mathrm{V}-0.5\ \mathrm{V}=2.5\ \mathrm{V}$，滑动变阻器接入阻值$R_{P1}=\frac{U_{P1}}{I_1}=\frac{2.5\ \mathrm{V}}{0.1\ \mathrm{A}}=25\ \Omega$，$25\ \Omega＞20\ \Omega$（滑动变阻器最大阻值），因此第1组数据伪造；
(3) 第(4)问：从第2组到第3组，定值电阻两端电压增大，根据串联电路分压规律，滑动变阻器两端电压减小，需减小滑动变阻器接入电路的阻值，结合电路结构，滑片向右移动时滑动变阻器接入阻值变小，因此滑片应向右移动。
【答案】
(1) 电阻
(3) 1；第1组实验中滑动变阻器两端电压$U_P=U-U_R=3\ \mathrm{V}-0.5\ \mathrm{V}=2.5\ \mathrm{V}$，滑动变阻器接入电路的阻值$R_P=\frac{U_P}{I}=\frac{2.5\ \mathrm{V}}{0.1\ \mathrm{A}}=25\ \Omega$，而滑动变阻器的最大阻值是$20\ \Omega$，因此第1组数据是伪造的
(4) 右
【知识点】
探究电流与电压的关系、欧姆定律的应用、滑动变阻器的使用
【点评】
本题是电学实验的典型题，重点考查控制变量法在实验中的应用、欧姆定律的计算以及滑动变阻器的调节，需要学生熟练掌握实验原理和器材的使用规则，对学生的分析计算能力有一定要求。
【难度系数】
0.5
