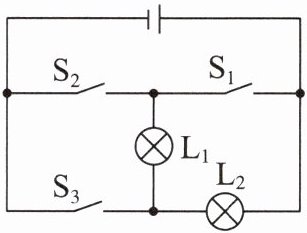

【典型例题 2】如图所示的电路图中,若只闭合$\mathrm{S}_{2}$,则两个小灯泡（选填“串联”或“并联”）;若同时闭合$\mathrm{S}_{1}$和$\mathrm{S}_{3}$,断开$\mathrm{S}_{2}$,则两个小灯泡（选填“串联”或“并联”）;若同时闭合$\mathrm{S}_{1}$和$\mathrm{S}_{2}$,断开$\mathrm{S}_{3}$,则会造成。

串联 并联 电源短路

【分析】要判断电路中用电器的连接方式，需分析电流的路径：若电流只有一条路径，则用电器串联；若电流有多条独立路径，则用电器并联；若电流不经过用电器直接连通电源两极，会造成电源短路。
1. 只闭合$\mathrm{S}_{2}$时，电流从电源正极出发，依次经过$\mathrm{S}_{2}$、$\mathrm{L}_{1}$、$\mathrm{L}_{2}$回到电源负极，只有一条电流路径，因此两灯串联。
2. 同时闭合$\mathrm{S}_{1}$和$\mathrm{S}_{3}$，断开$\mathrm{S}_{2}$时，电流从电源正极出发分为两条支路，分别经过$\mathrm{L}_{1}$、$\mathrm{L}_{2}$后回到负极，有两条独立电流路径，因此两灯并联。
3. 同时闭合$\mathrm{S}_{1}$和$\mathrm{S}_{2}$，断开$\mathrm{S}_{3}$时，电流从电源正极经$\mathrm{S}_{1}$、$\mathrm{S}_{2}$直接回到负极，未经过用电器，造成电源短路。
【解析】
1. 只闭合$\mathrm{S}_{2}$时，电流路径：电源正极$\to \mathrm{S}_{2} \to \mathrm{L}_{1} \to \mathrm{L}_{2} \to$电源负极，电流仅一条通路，故两灯串联；
2. 同时闭合$\mathrm{S}_{1}$和$\mathrm{S}_{3}$，断开$\mathrm{S}_{2}$时，电流分为两条支路：支路1：电源正极$\to \mathrm{S}_{1} \to \mathrm{L}_{2} \to$电源负极；支路2：电源正极$\to \mathrm{L}_{1} \to \mathrm{S}_{3} \to$电源负极，两条支路独立，故两灯并联；
3. 同时闭合$\mathrm{S}_{1}$和$\mathrm{S}_{2}$，断开$\mathrm{S}_{3}$时，电流路径：电源正极$\to \mathrm{S}_{1} \to \mathrm{S}_{2} \to$电源负极，电流不经过用电器直接连通电源两极，造成电源短路。
【答案】串联；并联；电源短路
【知识点】串联电路、并联电路、电路短路
【点评】本题考查电路连接方式的判断及电路故障分析，核心是通过电流路径判断串并联，需掌握串并联电路的电流特点，属于电路基础题型。
【难度系数】0.6
