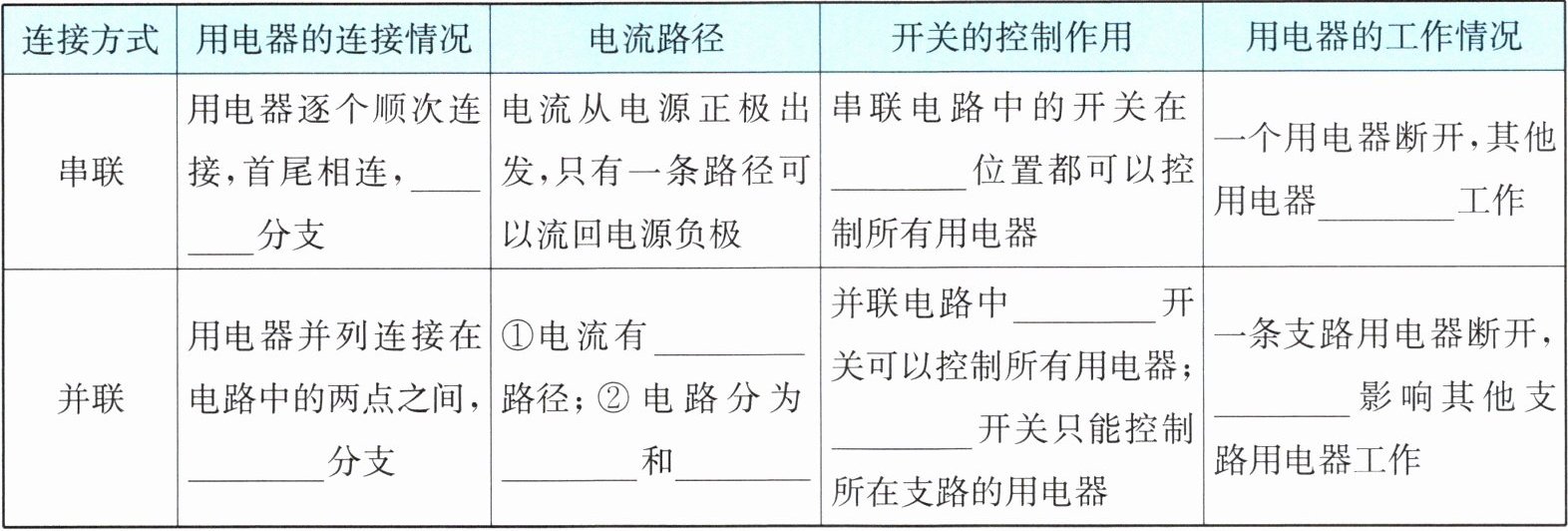

问题2 串联电路和并联电路分别有哪些特点

无 任意 都不能 有 多条 干路 支路 干路 支路 不

【分析】要解答本题，需牢记串联和并联电路的核心特点，结合表格中各列的描述，对应填写空缺内容。首先明确：串联电路中用电器顺次连接，无分支，电流仅一条路径，开关任意位置都控制所有用电器，一处断开则所有用电器不工作；并联电路中用电器并列连接，有分支，电流有多条路径，电路分为干路和支路，干路开关控全局、支路开关控本支路，支路间互不影响。
【解析】根据串联、并联电路的特点，依次填写表格空缺：
串联部分：用电器逐个顺次连接，首尾相连，无分支；开关在任意位置都可以控制所有用电器；一个用电器断开，其他用电器都不能工作。
并联部分：用电器并列连接在电路中的两点之间，有分支；电流有多条路径；电路分为干路和支路；并联电路中干路开关可以控制所有用电器；支路开关只能控制所在支路的用电器；一条支路用电器断开，不影响其他支路用电器工作。
【答案】无 任意 都不能 有 多条 干路 支路 干路 支路 不
【知识点】串联电路特点、并联电路特点
【点评】本题考查串联和并联电路的基础概念，是电学入门的核心基础题，侧重对基本定义和特点的记忆与区分。
【难度系数】0.2

问题3 生活中的电路
1. 串联电路和并联电路都是最基本的电路，实际生活中的许多电路都是由最基本的电路组合而成的。
2. 家庭中的电灯、电吹风机、电视机、电脑等用电器大多是在电路中的。

2.并联

【分析】
要判断家庭用电器的连接方式，需先明确串联和并联电路的核心特点：串联电路中各用电器工作时相互影响，并联电路中各用电器工作时互不影响。家庭用电器需要独立控制、互不干扰，据此可推导连接方式。
【解析】
串联电路的电流只有一条路径，各用电器相互影响，一处断开则整个电路停止工作；并联电路的电流有多条路径，各用电器独立工作、互不影响。家庭中的电灯、电吹风机、电视机等用电器，关闭其中一个不会影响其他用电器正常工作，因此它们大多是并联在电路中的。
【答案】
并联
【知识点】
串联与并联电路的特点；家庭电路的连接
【点评】
本题考查家庭电路的连接方式，结合串并联电路的基本特点即可解答，属于初中电学的基础概念题，难度较低。
【难度系数】
0.7

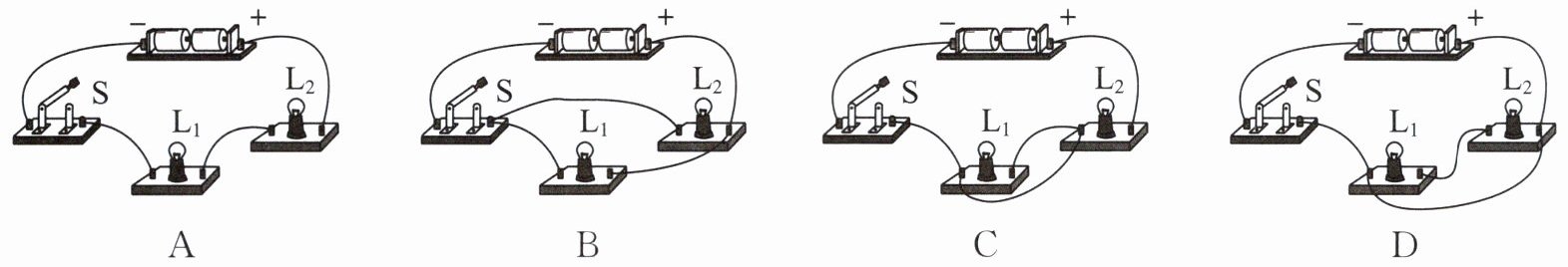

【典型例题1】如图所示的四个实物图中，若将开关S闭合，则小灯泡L₁与L₂并联的电路是（）

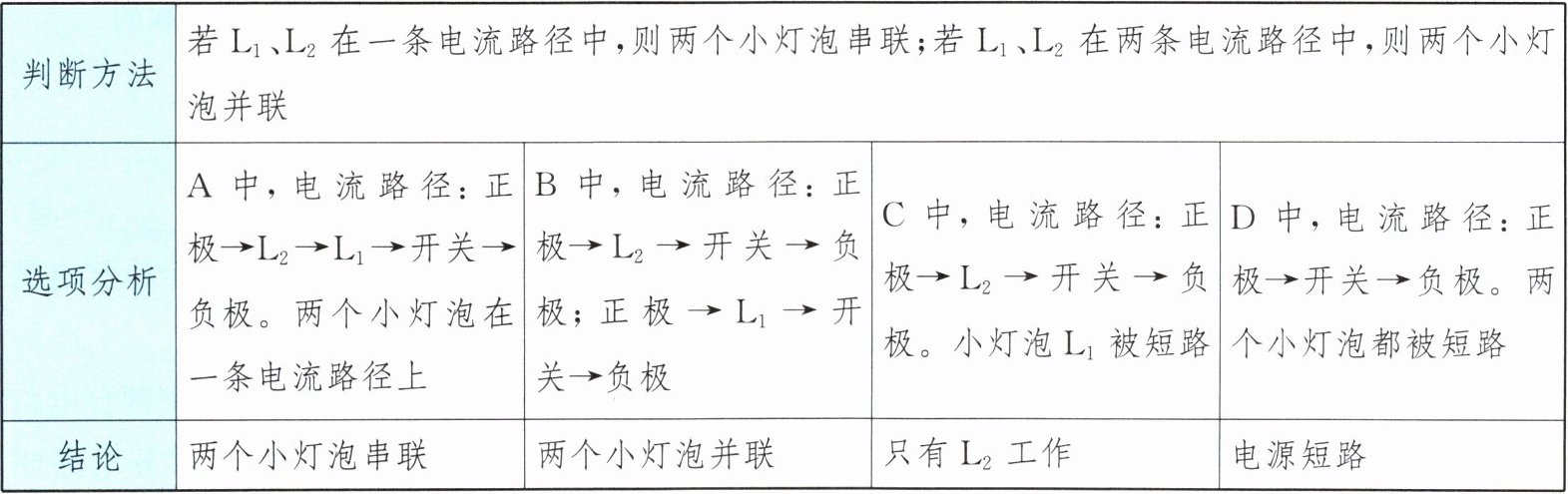

思路导引

答案 B

B

【分析】要判断开关闭合后小灯泡L₁与L₂是否为并联电路，需明确并联电路的核心特征：各用电器两端分别连接到电源的两极，电流存在两条或以上独立路径，各用电器工作互不影响。解题时需逐一分析每个选项中开关闭合后的电流流向，判断是否符合并联的条件。
【解析】对各选项逐一分析：A选项中，开关闭合后，电流仅一条路径，依次经过L₁、L₂，为串联电路；B选项中，开关闭合后，电流从电源正极流出后分为两条支路，一条支路经过L₁，另一条经过L₂，汇合后回到电源负极，符合并联电路的特点；C选项中，开关闭合后，L₂被短路，只有L₁接入电路，不符合并联要求；D选项中，开关闭合后，电源直接被短路，会损坏电源，电路连接错误。因此正确选项为B。
【答案】B
【知识点】并联电路的判断、电路的连接方式
【点评】本题考查并联电路的判断，属于电路基础知识点的应用，需掌握串并联电路的区别，通过分析电流路径即可得出结论，难度不大。
【难度系数】0.6
