【跟踪练习】

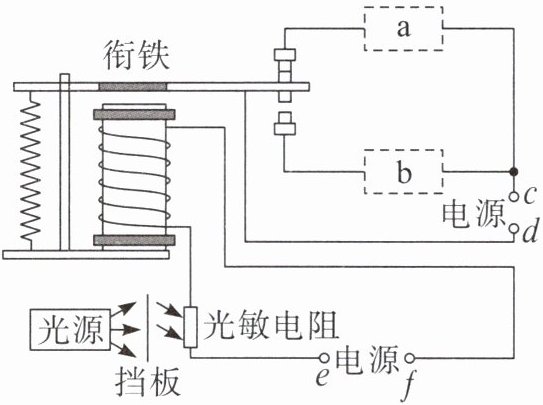

4. 某车间自动除尘装置的简化电路图如图所示。空气中的尘埃量较少时，光源发出的光被挡板挡住。当空气中的尘埃量达到一定值时，部分光会越过挡板射到光敏电阻上，光敏电阻的阻值随光照强度的增大而减小。下列说法正确的是(
A.图中a表示除尘器，b表示指示灯
B.当电源e端为正极时，电磁铁的上端为N极
C.当空气中的尘埃量达到一定值时，电磁铁的磁性增强，除尘模式自动开启
D.当空气中的尘埃量达到一定值时，光敏电阻的阻值增大，除尘模式自动开启
4. 某车间自动除尘装置的简化电路图如图所示。空气中的尘埃量较少时，光源发出的光被挡板挡住。当空气中的尘埃量达到一定值时，部分光会越过挡板射到光敏电阻上，光敏电阻的阻值随光照强度的增大而减小。下列说法正确的是(
C
)。A.图中a表示除尘器，b表示指示灯
B.当电源e端为正极时，电磁铁的上端为N极
C.当空气中的尘埃量达到一定值时，电磁铁的磁性增强，除尘模式自动开启
D.当空气中的尘埃量达到一定值时，光敏电阻的阻值增大，除尘模式自动开启
答案
4.C
解析
【分析】
要判断各选项的正误，需结合电磁继电器的工作原理、光敏电阻的特性（阻值随光照强度增大而减小）、电磁铁磁性强弱的影响因素分析：
1. 明确电路结构：控制电路由电源e/f、光敏电阻、电磁铁线圈组成；工作电路由电源c/d、元件a/b和触点组成，触点由衔铁控制通断。
2. 分析尘埃量变化的影响：尘埃少时，光被挡板挡住，光敏电阻光照弱、阻值大，控制电路电流小，电磁铁磁性弱，衔铁保持原位置；尘埃多时，部分光射到光敏电阻，光照增强，光敏电阻阻值减小，控制电路电流增大，电磁铁磁性增强，吸下衔铁切换工作状态。
3. 逐一分析选项，排除错误项确定正确答案。
【解析】
选项A：尘埃量少时，电磁铁磁性弱，工作电路接通指示灯（b）；尘埃量多时，电磁铁吸下衔铁，接通除尘器（a），因此a是除尘器、b是指示灯的说法错误，A错误。
选项B：若电源e端为正极，控制电路电流从线圈下端流入、上端流出，根据安培定则，螺线管下端为N极、上端为S极，B错误。
选项C：尘埃量达到一定值时，光照增强，光敏电阻阻值减小，控制电路电流增大，电磁铁磁性增强，吸下衔铁使除尘模式开启，C正确。
选项D：尘埃量达到一定值时，光敏电阻阻值随光照增大而减小，并非增大，D错误。
【答案】
C
【知识点】
电磁继电器、电磁铁磁性、光敏电阻特性
【点评】
本题结合自动除尘装置的实际场景，考查电磁学相关知识的应用，需理清控制电路与工作电路的变化逻辑，是中等难度的常见题型。
【难度系数】
0.5
要判断各选项的正误，需结合电磁继电器的工作原理、光敏电阻的特性（阻值随光照强度增大而减小）、电磁铁磁性强弱的影响因素分析：
1. 明确电路结构：控制电路由电源e/f、光敏电阻、电磁铁线圈组成；工作电路由电源c/d、元件a/b和触点组成，触点由衔铁控制通断。
2. 分析尘埃量变化的影响：尘埃少时，光被挡板挡住，光敏电阻光照弱、阻值大，控制电路电流小，电磁铁磁性弱，衔铁保持原位置；尘埃多时，部分光射到光敏电阻，光照增强，光敏电阻阻值减小，控制电路电流增大，电磁铁磁性增强，吸下衔铁切换工作状态。
3. 逐一分析选项，排除错误项确定正确答案。
【解析】
选项A：尘埃量少时，电磁铁磁性弱，工作电路接通指示灯（b）；尘埃量多时，电磁铁吸下衔铁，接通除尘器（a），因此a是除尘器、b是指示灯的说法错误，A错误。
选项B：若电源e端为正极，控制电路电流从线圈下端流入、上端流出，根据安培定则，螺线管下端为N极、上端为S极，B错误。
选项C：尘埃量达到一定值时，光照增强，光敏电阻阻值减小，控制电路电流增大，电磁铁磁性增强，吸下衔铁使除尘模式开启，C正确。
选项D：尘埃量达到一定值时，光敏电阻阻值随光照增大而减小，并非增大，D错误。
【答案】
C
【知识点】
电磁继电器、电磁铁磁性、光敏电阻特性
【点评】
本题结合自动除尘装置的实际场景，考查电磁学相关知识的应用，需理清控制电路与工作电路的变化逻辑，是中等难度的常见题型。
【难度系数】
0.5

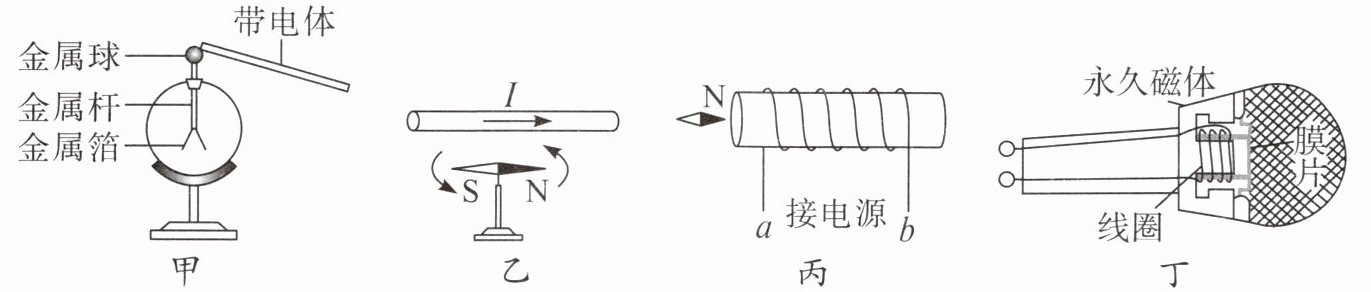

【典型例题5】(2024·黑龙江大庆中考)下列有关电与磁的四幅图,描述正确的是()。
A.图甲中,验电器的金属箔片张开,是因为异种电荷互相吸引
B.图乙中,导线中有电流通过时,下方的小磁针会发生偏转,说明电流周围存在磁场
C.图丙中,由小磁针静止时N极的指向可以判断螺线管的b端与电源正极连接
D.图丁中,动圈式话筒的工作原理与电动机的工作原理相同
答案 B
A.图甲中,验电器的金属箔片张开,是因为异种电荷互相吸引
B.图乙中,导线中有电流通过时,下方的小磁针会发生偏转,说明电流周围存在磁场
C.图丙中,由小磁针静止时N极的指向可以判断螺线管的b端与电源正极连接
D.图丁中,动圈式话筒的工作原理与电动机的工作原理相同
答案 B
答案
B
解析
【分析】
本题围绕电与磁的四个典型实验展开，需逐一分析每个选项对应的物理原理：先明确各图对应的实验类型，再结合相关物理知识判断选项正误，最终选出正确答案。
【解析】
选项A：图甲是验电器，其金属箔片张开是因为同种电荷相互排斥，并非异种电荷互相吸引，A错误；
选项B：图乙是奥斯特实验，导线通电后下方小磁针发生偏转，直接说明电流周围存在磁场（即电流的磁效应），B正确；
选项C：图丙中小磁针静止时N极向左，说明螺线管左端为S极、右端为N极。根据安培定则，右手握住螺线管，大拇指指向N极（右端），四指弯曲方向为电流方向，可知电流从螺线管的a端流入、b端流出，因此电源a端接正极，b端接负极，C错误；
选项D：图丁中动圈式话筒的工作原理是电磁感应现象，而电动机的工作原理是通电导体在磁场中受力运动，二者原理不同，D错误。
【答案】
B
【知识点】
电流的磁效应、验电器原理、电磁感应
【点评】
本题通过四幅基础电磁实验图，考查学生对核心电磁学知识点的区分与应用，需准确掌握各实验的原理，避免概念混淆。
【难度系数】
0.5
本题围绕电与磁的四个典型实验展开，需逐一分析每个选项对应的物理原理：先明确各图对应的实验类型，再结合相关物理知识判断选项正误，最终选出正确答案。
【解析】
选项A：图甲是验电器，其金属箔片张开是因为同种电荷相互排斥，并非异种电荷互相吸引，A错误；
选项B：图乙是奥斯特实验，导线通电后下方小磁针发生偏转，直接说明电流周围存在磁场（即电流的磁效应），B正确；
选项C：图丙中小磁针静止时N极向左，说明螺线管左端为S极、右端为N极。根据安培定则，右手握住螺线管，大拇指指向N极（右端），四指弯曲方向为电流方向，可知电流从螺线管的a端流入、b端流出，因此电源a端接正极，b端接负极，C错误；
选项D：图丁中动圈式话筒的工作原理是电磁感应现象，而电动机的工作原理是通电导体在磁场中受力运动，二者原理不同，D错误。
【答案】
B
【知识点】
电流的磁效应、验电器原理、电磁感应
【点评】
本题通过四幅基础电磁实验图，考查学生对核心电磁学知识点的区分与应用，需准确掌握各实验的原理，避免概念混淆。
【难度系数】
0.5

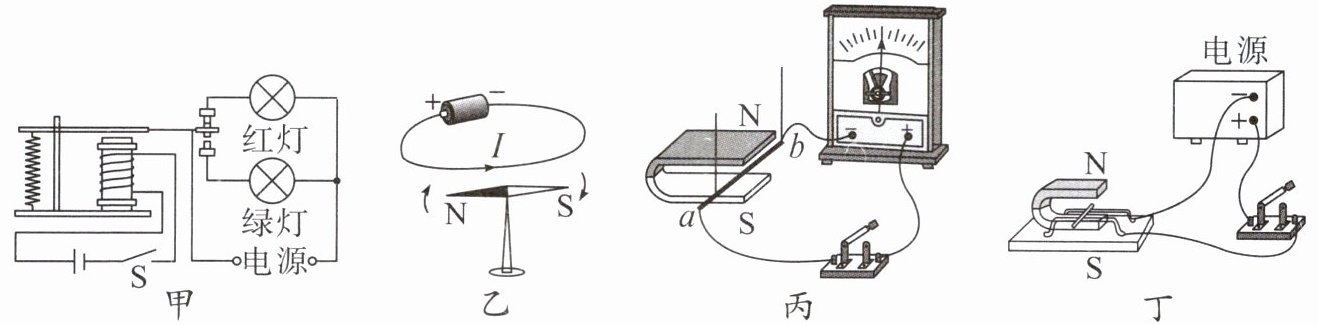

5. 以下关于电与磁的描述正确的是(
A.图甲中，闭合开关S后电路中的红灯亮
B.图乙中，小磁针发生偏转是电磁感应现象
C.图丙所示实验的原理与电动机工作原理相同
D.图丁所示实验的原理与扬声器工作原理相同
D
)。A.图甲中，闭合开关S后电路中的红灯亮
B.图乙中，小磁针发生偏转是电磁感应现象
C.图丙所示实验的原理与电动机工作原理相同
D.图丁所示实验的原理与扬声器工作原理相同
答案
5.D
解析
【分析】
要判断各选项正误，需明确每个图对应的电与磁实验原理及应用：
1. 图甲是电磁继电器，闭合开关S后，控制电路接通，电磁铁产生磁性吸引衔铁，使绿灯电路接通、红灯电路断开，绿灯亮；
2. 图乙是奥斯特实验，证明通电导体周围存在磁场（电流的磁效应），并非电磁感应现象；
3. 图丙是电磁感应实验，原理是闭合电路的一部分导体在磁场中切割磁感线产生感应电流，对应发电机；电动机原理是通电导体在磁场中受力运动，二者不同；
4. 图丁是通电导体在磁场中受力运动的实验，扬声器的工作原理正是通电线圈在磁场中受力振动，二者原理相同。
【解析】
逐一分析选项：
A选项：图甲闭合开关S后，电磁铁吸下衔铁，绿灯接入电路，红灯断开，绿灯亮，A错误；
B选项：图乙是奥斯特实验，属于电流的磁效应，不是电磁感应，B错误；
C选项：图丙是电磁感应原理，对应发电机，电动机原理是通电导体在磁场中受力，二者不同，C错误；
D选项：图丁是通电导体在磁场中受力运动，与扬声器原理一致，D正确。
【答案】
D
【知识点】
电流的磁效应、电磁感应、通电导体在磁场中受力
【点评】
本题考查电与磁的核心实验及应用，需区分电磁感应、电流磁效应、通电导体在磁场中受力等不同原理，以及对应设备的原理，是电与磁部分的基础考点，需准确记忆。
【难度系数】
0.5
要判断各选项正误，需明确每个图对应的电与磁实验原理及应用：
1. 图甲是电磁继电器，闭合开关S后，控制电路接通，电磁铁产生磁性吸引衔铁，使绿灯电路接通、红灯电路断开，绿灯亮；
2. 图乙是奥斯特实验，证明通电导体周围存在磁场（电流的磁效应），并非电磁感应现象；
3. 图丙是电磁感应实验，原理是闭合电路的一部分导体在磁场中切割磁感线产生感应电流，对应发电机；电动机原理是通电导体在磁场中受力运动，二者不同；
4. 图丁是通电导体在磁场中受力运动的实验，扬声器的工作原理正是通电线圈在磁场中受力振动，二者原理相同。
【解析】
逐一分析选项：
A选项：图甲闭合开关S后，电磁铁吸下衔铁，绿灯接入电路，红灯断开，绿灯亮，A错误；
B选项：图乙是奥斯特实验，属于电流的磁效应，不是电磁感应，B错误；
C选项：图丙是电磁感应原理，对应发电机，电动机原理是通电导体在磁场中受力，二者不同，C错误；
D选项：图丁是通电导体在磁场中受力运动，与扬声器原理一致，D正确。
【答案】
D
【知识点】
电流的磁效应、电磁感应、通电导体在磁场中受力
【点评】
本题考查电与磁的核心实验及应用，需区分电磁感应、电流磁效应、通电导体在磁场中受力等不同原理，以及对应设备的原理，是电与磁部分的基础考点，需准确记忆。
【难度系数】
0.5
