1.滑动变阻器是通过改变接入电路中的电阻丝的来改变电阻的。如图所示，把滑动变阻器B、D端接入电路时，要使变阻器接入电路部分的电阻增大，则滑片P应向（选填“左”或“右”）滑动。若此滑动变阻器的铭牌上标有“20 Ω 1 A”字样，则“20 Ω”表示该滑动变阻器的为20 Ω，“1 A”表示该滑动变阻器为1 A。

1. 长度；左；最大电阻；允许通过的最大电流

【分析】
本题考查滑动变阻器的相关基础知识，解题思路如下：首先回忆滑动变阻器的工作原理，明确其通过改变接入电路电阻丝的长度改变电阻；其次，判断接入B、D端时对应的电阻丝段，结合“电阻越大，接入电阻丝越长”的规律确定滑片移动方向；最后，牢记滑动变阻器铭牌参数的含义即可解答。
【解析】
1. 滑动变阻器的工作原理是通过改变接入电路中电阻丝的长度来改变电阻，因此第一空填“长度”。
2. 当接B、D端时，接入电路的电阻丝是滑片P到下接线柱B的部分；要使接入电阻增大，需增加接入电阻丝的长度，因此滑片P应向左滑动（向左移动时，P到B的电阻丝长度变长），故第二空填“左”。
3. 滑动变阻器铭牌上，“20 Ω”表示该滑动变阻器的最大电阻为20 Ω，“1 A”表示该滑动变阻器允许通过的最大电流为1 A，因此后两空分别填“最大电阻”“允许通过的最大电流”。
【答案】
长度；左；最大电阻；允许通过的最大电流
【知识点】
滑动变阻器原理、滑动变阻器使用、滑动变阻器铭牌参数
【点评】
本题是初中电学的基础题，考查滑动变阻器的核心知识点，涵盖工作原理、接线使用及铭牌含义，需准确记忆相关概念，难度适中。
【难度系数】
0.6

2.滑动变阻器的使用方法。
(1)滑动变阻器一般联在电路中。
选择接线柱时，连入一个接线与一个接线柱。(后两空均选填“上”或“下”)
(2)在开关闭合前，应使其接入电路的
电阻。

(1) 串；上；下 (2) 最大

【分析】
要解决滑动变阻器使用的问题，需回忆其核心使用规则：滑动变阻器用于改变电路电阻，需串联接入；接线柱遵循“一上一下”原则；开关闭合前要调至最大阻值以保护电路。
【解析】
(1) 滑动变阻器的作用是改变电路中的电流，需与用电器串联才能改变整个电路的电阻，故第一空填“串”；接线柱若接两个上接线柱相当于导线，接两个下接线柱相当于定值电阻，无法变阻，因此需选一个上接线柱和一个下接线柱，后两空依次填“上”“下”。
(2) 开关闭合前，滑动变阻器接入电路的电阻应调至最大，此时电路电流最小，可避免电流过大损坏电路元件，故填“最大”。
【答案】
(1) 串；上；下 (2) 最大
【知识点】
滑动变阻器的使用
【点评】
本题考查滑动变阻器的基础使用规则，属于电学入门级知识点，侧重记忆与理解，是电路操作的必备常识。
【难度系数】
0.9

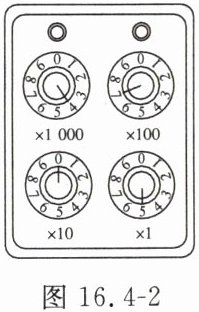

3.如图16.4-2所示，电阻箱是一种变阻器，电阻可调范围是Ω，此时电阻箱的读数是Ω。

3. 0～9 999 Ω；4 705 Ω

【分析】
要解决电阻箱的问题，需明确两个核心：一是电阻箱的读数规则，即每个旋钮对应的数字乘以其倍率后相加；二是电阻箱可调范围的计算，每个旋钮最大数值为9、最小为0，总范围是全0到全9对应的电阻值。先确定各旋钮的数字与倍率，再分别计算可调范围和当前读数。
【解析】
1. 计算可调范围：电阻箱有4个旋钮，对应倍率分别为×1000、×100、×10、×1。每个旋钮最小取0时，总电阻为0×1000 + 0×100 + 0×10 + 0×1 = 0Ω；每个旋钮最大取9时，总电阻为9×1000 + 9×100 + 9×10 + 9×1 = 9999Ω，因此可调范围是0～9999Ω。
2. 计算当前读数：×1000旋钮对应数字4，×100旋钮对应数字7，×10旋钮对应数字0，×1旋钮对应数字5，代入读数公式得：4×1000 + 7×100 + 0×10 + 5×1 = 4000 + 700 + 0 + 5 = 4705Ω。
【答案】
0～9999；4705
【知识点】
电阻箱的读数、变阻器的应用
【点评】
本题考查电阻箱的基础应用，核心是掌握电阻箱的读数方法，属于易得分的基础题，需牢记“数字乘倍率再求和”的规则，难度较低。
【难度系数】
0.3

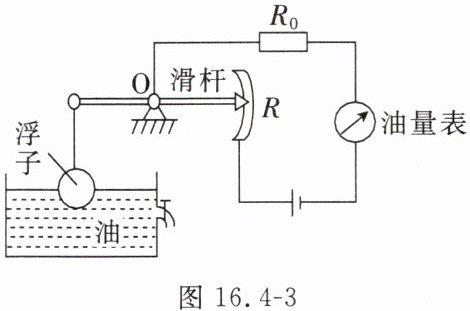

4. 提升题 图16.4-3是一种自动测定油箱内油面高度的装置示意图。其中滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，滑杆的一端固定着一个浮子。从油量表指针所指的刻度可以知道油面的高度。油量表其实由表改装而成的。当油面升高时，滑动变阻器接入电路的电阻（选填“增大”或“减小”），油量表的示数（选填“变大”或“变小”）。

图16.4-3

4. 电流；减小；变大

【分析】要解决这个问题，需分三步思考：第一步，判断油量表的类型，根据电流表串联、电压表并联的使用规则，油量表串联在电路中，可知其由电流表改装；第二步，分析油面变化时滑动变阻器接入电阻的变化：油面升高，浮子上浮，带动滑杆绕O轴转动，使滑动变阻器接入电路的电阻丝长度变短，电阻减小；第三步，根据欧姆定律分析电流变化：电源电压不变，总电阻减小，电路电流增大，油量表（电流表）示数变大。
【解析】1. 油量表的类型：电流表需串联在电路中，电压表并联，图中油量表串联在电路里，因此油量表是由电流表改装而成。2. 油面升高时，浮子上升，滑杆绕固定轴O转动，滑动变阻器的滑片向接入电阻更小的方向移动，故滑动变阻器接入电路的电阻减小。3. 电路中R₀与滑动变阻器R串联，电源电压U恒定，根据欧姆定律I=U/(R₀+R)，当R减小时，电路总电阻减小，电流I增大，因此油量表（电流表）的示数变大。
【答案】电流；减小；变大
【知识点】欧姆定律、滑动变阻器、电路的连接
【点评】本题将杠杆、滑动变阻器与欧姆定律结合，考查电路的动态分析，属于基础应用题型，需掌握电表的使用规则和欧姆定律的应用。
【难度系数】0.6

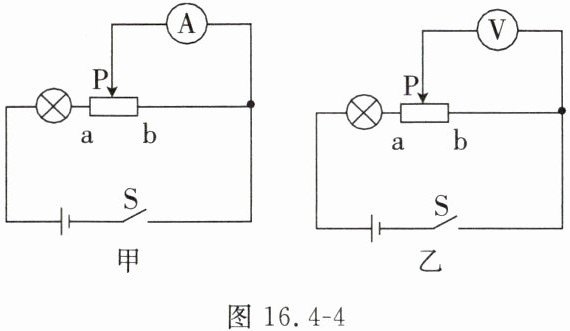

5.在图16.4-4甲所示的电路中，滑动变阻器接入电路中的电阻丝是（选填“aP”“Pb”或“ab”）段。在图16.4-4乙所示的电路中，滑动变阻器的滑片向右移，灯泡亮度（选填“变大”“变小”或“不变”）。

5. aP；不变

【分析】
要解决这道题，需分别分析甲、乙两图的电路结构：
1. 甲图中，电流表相当于导线，并联在滑动变阻器的Pb段，会短路Pb段，电流会从滑动变阻器的a端流入，经过aP段后通过电流表流回电路，因此需判断滑动变阻器接入电流的电阻丝部分；
2. 乙图中，电压表相当于断路，并联在滑动变阻器的Pb段，不影响电路，需分析滑动变阻器接入电路的总电阻，再结合欧姆定律判断电路电流变化，进而确定灯泡亮度。
【解析】
1. 甲图：电流路径为电源正极→灯泡→滑动变阻器a端→aP段→滑片P→电流表→电路右端→开关S→电源负极，由于电流表短路了Pb段，滑动变阻器接入电路的电阻丝是aP段；
2. 乙图：电压表内阻极大，相当于断路，滑动变阻器的全部电阻丝ab串联在电路中，滑片移动时，电路总电阻（灯泡电阻+滑动变阻器总电阻）保持不变，电源电压不变，根据欧姆定律$I=\frac{U}{R}$，电路电流不变，灯泡的实际功率$P=I^2R_{灯}$不变，因此灯泡亮度不变。
【答案】
aP；不变
【知识点】
滑动变阻器的使用、电路分析、欧姆定律
【点评】
本题考查滑动变阻器接入电阻的判断和电路动态分析，核心是明确电流表、电压表的特性（电流表相当于导线，电压表相当于断路），属于基础电路分析题，难度适中。
【难度系数】
0.5

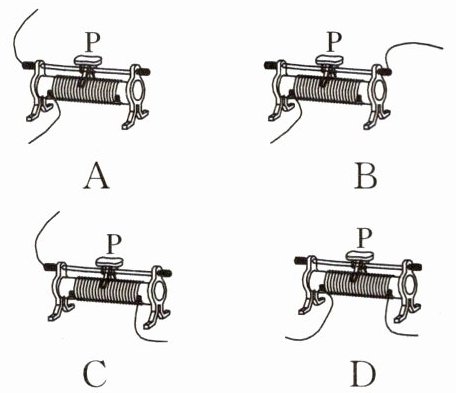

6.以下给出了滑动变阻器四种接入电路的接法示意图，其中，当滑片P向左滑动时，滑动变阻器接入电路的电阻变大的接法是（）

6. C

【分析】要解决本题，需掌握滑动变阻器的工作原理：通过改变接入电路中电阻丝的长度改变电阻，正确接法为“一上一下”接线。判断滑片移动时电阻变化的核心是：确定接入的下接线柱，滑片离下接线柱越远，接入的电阻丝越长，电阻越大；离下接线柱越近，电阻越小。
【解析】逐一分析各选项：
选项A：接左上、左下接线柱，接入电路的是左半段电阻丝。滑片P向左滑动时，左半段电阻丝长度变短，电阻变小，不符合要求。
选项B：接左下、右上接线柱，接入电路的是左半段电阻丝。滑片P向左滑动时，左半段电阻丝长度变短，电阻变小，不符合要求。
选项C：接左上、右下接线柱，接入电路的是右半段电阻丝。滑片P向左滑动时，右半段电阻丝长度变长，电阻变大，符合要求。
选项D：接两个下接线柱，接入全部电阻丝，电阻为最大值且不变，不符合要求。
【答案】C
【知识点】滑动变阻器的使用
【点评】本题考查滑动变阻器的接线规则及电阻变化判断，属于电学基础题，需牢记“一上一下”的接线原则，明确接入电阻丝由下接线柱决定。
【难度系数】0.3
