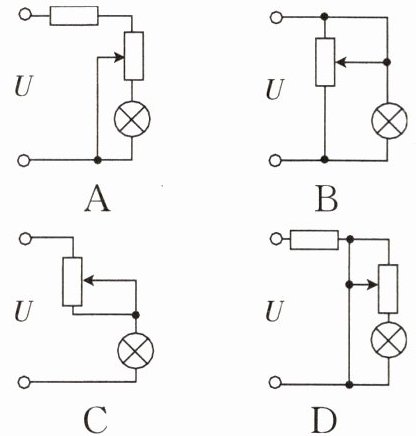

7. 提升题 以下是用滑动变阻器调节灯泡亮度的四种方案，可能达到目的的方案是()

7. C

【分析】要判断滑动变阻器能否调节灯泡亮度，需看滑动变阻器是否能改变灯泡两端的电压或通过的电流，即滑动变阻器需与灯泡串联，且接线正确，能改变接入电路的电阻。逐个分析选项：A中灯泡被短路，无电流；B中灯泡与滑动变阻器并联，灯泡电压不变；C中滑动变阻器与灯泡串联，滑片移动可改变接入电阻，调节电流；D中灯泡与滑动变阻器并联，无法有效调节亮度。
【解析】逐一分析各选项：
选项A：灯泡两端被导线短路，灯泡中无电流，无法发光，不能调节亮度。
选项B：滑动变阻器与灯泡并联，灯泡两端电压始终等于电源电压，滑片移动时灯泡电压不变，亮度不变，无法调节。
选项C：滑动变阻器与灯泡串联，当滑片移动时，滑动变阻器接入电路的电阻发生变化，电路总电阻改变，根据欧姆定律，电路电流改变，灯泡的实际功率（$P=I^2R_{灯}$）改变，因此灯泡亮度可调节。
选项D：灯泡与滑动变阻器并联，灯泡两端电压等于并联部分的电压，滑动变阻器无法有效改变灯泡的电流，不能达到调节亮度的目的。
综上，能调节灯泡亮度的是选项C。
【答案】C
【知识点】滑动变阻器的使用、电路的串并联、欧姆定律
【点评】本题考查滑动变阻器在电路中的作用，需明确滑动变阻器的正确接线方式，判断其与灯泡的连接关系，从而确定能否改变灯泡的电流或电压，属于基础电路分析题。
【难度系数】0.5

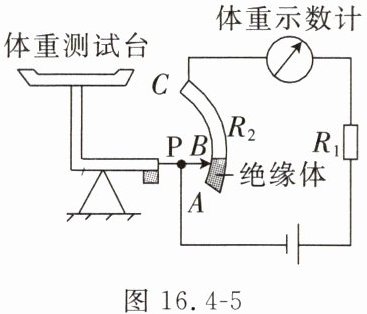

8. 图16.4-5是一种体重自动测量仪的工作原理图，CB部分为导体，BA部分为绝缘体，$R_1$为定值电阻。下列有关说法正确的是()


A.体重示数计是用电压表改装成的
B.体重越重，体重示数计的示数越小
C.体重测量仪电路由于缺少开关，始终处于通路
D.体重测量仪工作原理图中的电阻$R_1$起到保护电路的作用

8. D

【分析】
要判断各选项的正误，需先明确电路结构：体重示数计串联在电路中，R₁为定值电阻，R₂是滑动变阻器（CB为导体，BA为绝缘体）。结合欧姆定律和电路元件的作用逐一分析选项。
【解析】
选项A：电压表应并联在电路中，而体重示数计串联在电路里，因此它是用电流表改装成的，A错误。
选项B：体重越重，滑片P下移，R₂接入电路的电阻变小，电路总电阻变小。电源电压不变，根据欧姆定律$I=\frac{U}{R_{总}}$，电路电流变大，体重示数计（电流表）的示数变大，B错误。
选项C：当滑片P接触BA部分（绝缘体）时，电路断开，并非始终处于通路，C错误。
选项D：若没有R₁，当滑片P下移到R₂接入电阻为0时，会造成电源短路，因此R₁能防止电路短路，起到保护电路的作用，D正确。
【答案】
D
【知识点】
欧姆定律、电路的作用、滑动变阻器
【点评】
本题考查电路动态分析，需结合欧姆定律分析电流变化，同时判断电路元件的功能，属于基础电路应用题型。
【难度系数】
0.5

9.某同学做“练习使用滑动变阻器”的实验。

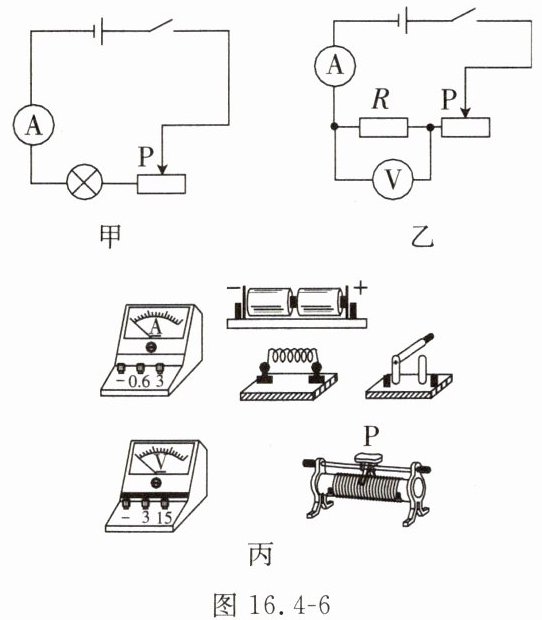

图16.4-6
(1)按图16.4-6甲所示的电路做实验。
①连接实物电路时，开关应当，滑片P应移到最（选填“左”或“右”）端。
②开始实验后，该同学发现无论怎样移动滑片P，灯的亮度都不发生变化，而且一直很暗，这可能是因为。改正后，该同学缓慢移动滑片P时，看到灯忽然亮又忽然不亮，这可能是因为。
③排除故障后，向左移动滑片P，会发现电流表示数变，同时灯泡变（选填“亮”或“暗”）。
(2)按图16.4-6乙所示的电路做实验。该同学将灯泡换成定值电阻，并将电压表接入电路，用滑动变阻器控制定值电阻两端的电压。请根据图乙所示的电路图用笔画线代替导线，将图丙中的实物电路连接完整。（导线不能交叉）

9. (1)①断开；右 ②滑动变阻器连接的是下面两个接线柱；滑片与电阻丝接触不良 ③大；亮 (2) 将电压表并联在定值电阻R两端（选用0~3V量程），滑动变阻器按“一上一下”的方式串联接入电路，与开关右端相连，保证导线不交叉即可。

【分析】
本题围绕滑动变阻器的使用展开，需结合电路连接规则、故障判断方法、欧姆定律分析电路变化，以及实物电路的连接方法解题：
1. 连接电路时，开关需断开，滑动变阻器滑片要调至最大阻值处，保护电路；
2. 电路故障分析：滑动变阻器接错接线柱（如接下面两个）会导致电阻不变，接触不良会导致电路时通时断；
3. 电路变化：滑片移动改变滑动变阻器接入电阻，结合欧姆定律分析电流变化，进而判断灯泡亮度；
4. 实物连接：需按电路图串联元件，电压表并联在定值电阻两端，量程选0~3V，滑动变阻器“一上一下”接线。
【解析】
(1)①连接实物电路时，为防止短路损坏元件，开关应当断开；滑动变阻器闭合开关前需调至最大阻值处，图甲中滑动变阻器滑片P移到最右端时，接入电阻丝最长，电阻最大，故滑片移到右端。
②灯亮度不变且一直很暗，说明滑动变阻器接入电阻最大且不变，原因是滑动变阻器连接了下面两个接线柱（此时电阻全部接入，无法改变）；灯忽然亮又忽然不亮，说明电路时通时断，故障是滑片与电阻丝接触不良，导致电路断断续续。
③向左移动滑片P，滑动变阻器接入电阻变小，电路总电阻变小，电源电压不变，由欧姆定律$I=\frac{U}{R}$可知，电流变大，电流表示数变大；灯泡实际功率$P=I^2R$（$R$为灯泡电阻），电流变大则功率变大，灯泡变亮。
(2)连接实物：电源为两节干电池，总电压3V，电压表选0~3V量程，并联在定值电阻两端；滑动变阻器按“一上一下”方式串联接入电路，与开关右端相连，导线不交叉即可。
【答案】
(1)①断开；右 ②滑动变阻器连接的是下面两个接线柱；滑片与电阻丝接触不良 ③大；亮 (2) 电压表并联在定值电阻R两端（选用0~3V量程），滑动变阻器按“一上一下”的方式串联接入电路，与开关右端相连，导线不交叉。
【知识点】
滑动变阻器的使用；电路故障分析；欧姆定律的应用
【点评】
本题考查初中电学实验中滑动变阻器的基础应用，涵盖电路连接规则、故障判断、电路动态分析及实物连接，是电学核心基础内容，需熟练掌握滑动变阻器的正确接法和常见故障原因。
【难度系数】
0.6
