课前预习
| 知识点 | 我会问 | 测测我 |
| --- | --- | --- |

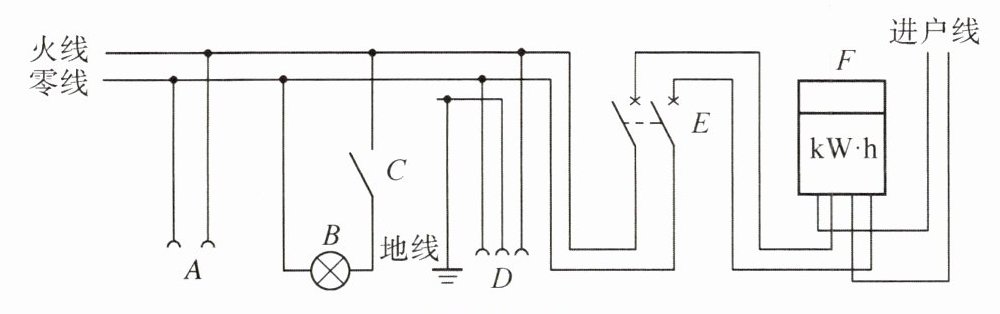

| 电路组成 | 家庭电路一般由哪些部分组成呢？ | 请在图16-45中字母A、B、C、D、E、F的对应位置标注元件的名称。

图16-45 |
| 电路及其连接 | 家庭电路是如何连接的？ | 家庭电路中火线与零线之间的电压是V。
用电器、插座、灯头都是联连入电路的；控制用电器的开关与用电器之间是联连接的。
带有金属外壳的用电器必须使用孔插座，金属外壳必须地。 |

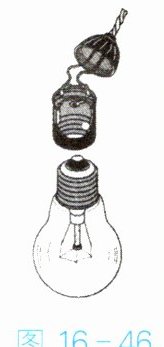

| 螺口灯泡 | 螺口灯泡怎样连接？ | 图16-46是灯，其尾部的螺旋处应与线相连。

图16-46 |
| 测电笔 | 测电笔的作用是什么？如何使用呢？ | 作用：测电笔是用来辨别和的工具；
使用：让测电笔的笔尖接触待测导线，手接触笔的部金属体；当测电笔氖管发光时，说明这时笔尖接触的是线。 |
| 安全用电的原则 | 生活中用电应注意哪些问题？ | 触电事故：一定大小的电流通过人体造成的伤害事故；家庭电路触电分单线触电和双线触电两种；高压触电分高压电弧触电和跨步电压触电。
安全电压：不高于V的电压才是安全电压；
安全用电原则：不接触低压带电体，不靠近压带电体。 |

1. 元件对应名称：A—双孔插座，B—电灯，C—开关，D—三孔插座，E—空气开关，F—电能表
2. 家庭电路中火线与零线之间的电压是220V
3. 用电器、插座、灯头都是并联连入电路的；控制用电器的开关与用电器之间是串联连接的
4. 带有金属外壳的用电器必须使用三孔插座，金属外壳必须接地
5. 图16-46是螺口灯，其尾部的螺旋处应与零线相连
6. 测电笔是用来辨别火线和零线的工具；使用时手接触笔的尾部金属体；当测电笔氖管发光时，说明这时笔尖接触的是火线
7. 安全电压：不高于36V的电压才是安全电压；安全用电原则：不接触低压带电体，不靠近高压带电体

【分析】
本题是家庭电路相关的基础预习检测题，需结合家庭电路的组成、连接方式、安全用电、测电笔使用等核心知识点逐一解答。对于元件标注，要牢记家庭电路的连接顺序：进户线先连接电能表，再经空气开关后分路，开关需接在火线上控制用电器，插座与用电器并联；对于概念类填空，需准确记忆电压值、串并联规律、螺口灯接线、测电笔使用、安全电压及原则等知识点。
【解析】
1. 家庭电路元件标注：按家庭电路的连接顺序，进户线先接入电能表（F），之后连接空气开关（E），再分支：开关（C）控制电灯（B），双孔插座（A）并联在电路中，三孔插座（D）用于金属外壳用电器，故A为双孔插座，B为电灯，C为开关，D为三孔插座，E为空气开关，F为电能表。
2. 家庭电路中火线与零线间电压为220V；为保证各用电器独立工作，用电器、插座、灯头均并联；控制用电器的开关需断开火线，故与用电器串联。
3. 带有金属外壳的用电器需用三孔插座，金属外壳接地可防止漏电触电。
4. 螺口灯的尾部接火线，螺旋处接零线，避免触电。
5. 测电笔用于辨别火线和零线，使用时手接触笔尾金属体，氖管发光则接触火线。
6. 安全电压为不高于36V，安全用电原则为不接触低压带电体、不靠近高压带电体。
【答案】
1. 元件对应名称：A—双孔插座，B—电灯，C—开关，D—三孔插座，E—空气开关，F—电能表；2. 家庭电路中火线与零线之间的电压是220V；3. 用电器、插座、灯头都是并联连入电路的；控制用电器的开关与用电器之间是串联连接的；4. 带有金属外壳的用电器必须使用三孔插座，金属外壳必须接地；5. 图16-46是螺口灯，其尾部的螺旋处应与零线相连；6. 测电笔是用来辨别火线和零线的工具；使用时手接触笔的尾部金属体；当测电笔氖管发光时，说明这时笔尖接触的是火线；7. 安全电压：不高于36V的电压才是安全电压；安全用电原则：不接触低压带电体，不靠近高压带电体。
【知识点】
家庭电路组成、家庭电路连接、安全用电
【点评】
本题为家庭电路的基础预习检测题，涵盖电学核心基础知识点，侧重记忆类考查，是后续电学学习的重要铺垫，需准确掌握相关内容。
【难度系数】
0.8
