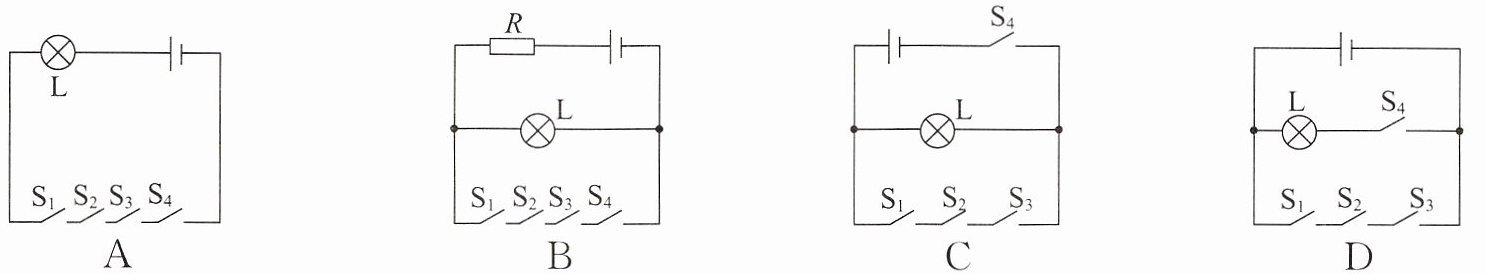

1.小轿车上都装有一个用来提醒司机是否关好车门的指示灯.四个车门中只要有一个门没关好（相当于一个开关断开），该指示灯就会发光.如图所示的模拟电路图符合要求的是
B
.答案
1.B
解析
【分析】
要解决该问题，需明确题目要求：四个车门对应四个开关，只要有一个车门没关好（对应开关断开），指示灯就发光；所有车门关好（对应所有开关闭合），指示灯不发光。解题思路是逐一分析各选项的电路，判断是否满足“开关闭合时灯不亮，任意开关断开时灯亮”的要求，结合串并联电路的特点分析电路通断状态。
【解析】
对各选项逐一分析：
1. 选项A：灯L与四个开关串联后接电源。当所有开关闭合时，电路导通，灯L发光；只要有一个开关断开，电路断路，灯L熄灭，不符合“开关断开时灯发光”的要求，排除A。
2. 选项B：电阻R与电源串联，灯L和四个开关的串联电路并联在电路中。当所有开关闭合时，开关支路导通，电阻极小，灯L被短路，无电流通过，灯不发光；当任意一个开关断开时，开关支路断路，电流只能通过灯L所在支路，灯L发光，完全符合题目要求。
3. 选项C：电源与开关S₄串联，灯L和S₁~S₃的串联电路并联。当S₄闭合、S₁~S₃都闭合时，灯L所在支路导通，灯发光；若S₁~S₃有一个断开，灯L仍能通过并联支路？不，S₁~S₃是串联，只要有一个断开，该支路断路，但灯L直接并联在两端，灯仍发光，不符合要求，排除C。
4. 选项D：电源在上方，灯L与S₄串联、S₁~S₃串联，两个支路并联。当S₁~S₃都闭合、S₄断开时，灯L支路断路，灯不亮；若S₁~S₃有一个断开，S₄闭合，灯L支路导通灯亮，但无法满足“只要有一个车门没关好灯就亮”的要求，排除D。
综上，符合要求的是选项B。
【答案】
B
【知识点】
电路设计、串并联电路特点
【点评】
本题结合实际场景考查电路分析能力，核心是理解开关状态对指示灯的影响，需熟练运用串并联电路的短路、通路规律，逐一判断各选项的工作状态即可解题，属于基础电路应用题型。
【难度系数】
0.5
要解决该问题，需明确题目要求：四个车门对应四个开关，只要有一个车门没关好（对应开关断开），指示灯就发光；所有车门关好（对应所有开关闭合），指示灯不发光。解题思路是逐一分析各选项的电路，判断是否满足“开关闭合时灯不亮，任意开关断开时灯亮”的要求，结合串并联电路的特点分析电路通断状态。
【解析】
对各选项逐一分析：
1. 选项A：灯L与四个开关串联后接电源。当所有开关闭合时，电路导通，灯L发光；只要有一个开关断开，电路断路，灯L熄灭，不符合“开关断开时灯发光”的要求，排除A。
2. 选项B：电阻R与电源串联，灯L和四个开关的串联电路并联在电路中。当所有开关闭合时，开关支路导通，电阻极小，灯L被短路，无电流通过，灯不发光；当任意一个开关断开时，开关支路断路，电流只能通过灯L所在支路，灯L发光，完全符合题目要求。
3. 选项C：电源与开关S₄串联，灯L和S₁~S₃的串联电路并联。当S₄闭合、S₁~S₃都闭合时，灯L所在支路导通，灯发光；若S₁~S₃有一个断开，灯L仍能通过并联支路？不，S₁~S₃是串联，只要有一个断开，该支路断路，但灯L直接并联在两端，灯仍发光，不符合要求，排除C。
4. 选项D：电源在上方，灯L与S₄串联、S₁~S₃串联，两个支路并联。当S₁~S₃都闭合、S₄断开时，灯L支路断路，灯不亮；若S₁~S₃有一个断开，S₄闭合，灯L支路导通灯亮，但无法满足“只要有一个车门没关好灯就亮”的要求，排除D。
综上，符合要求的是选项B。
【答案】
B
【知识点】
电路设计、串并联电路特点
【点评】
本题结合实际场景考查电路分析能力，核心是理解开关状态对指示灯的影响，需熟练运用串并联电路的短路、通路规律，逐一判断各选项的工作状态即可解题，属于基础电路应用题型。
【难度系数】
0.5

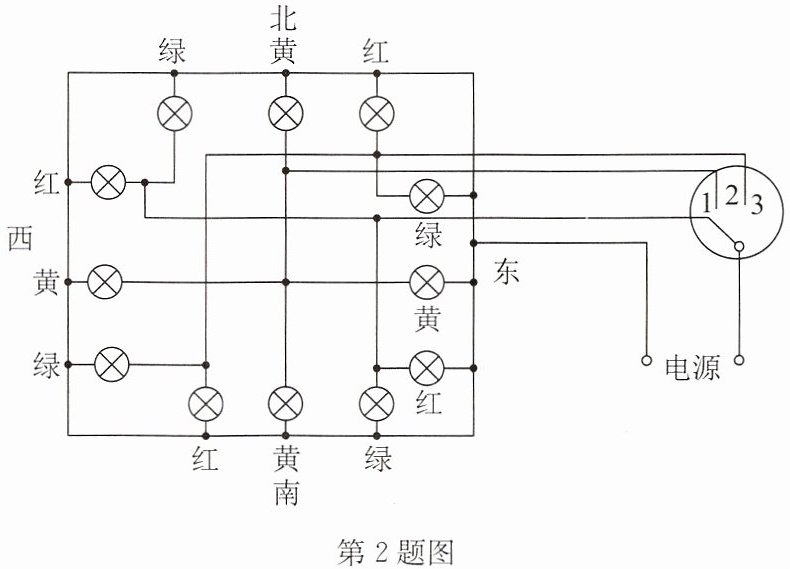

2.交通管理规定“红灯停、绿灯行”，某同学设计了如下电路模拟十字路口的红绿灯控制，此时单刀多掷开关接通位置“1”，允许
第2题图
南北
方向的车辆通行。第2题图答案
2.南北
解析
【分析】要判断开关接通位置“1”时允许哪个方向通行，需分析此时各方向红绿灯的工作状态：结合电路连接，开关接“1”时，对应南北方向的绿灯支路导通，绿灯亮起；东西方向的红灯支路导通，红灯亮起。依据“红灯停、绿灯行”的交通规则，绿灯亮的方向允许车辆通行，据此确定答案。
【解析】当单刀多掷开关接通位置“1”时，电流从电源流出，经开关“1”后，使南北方向的绿灯所在支路接通，南北方向绿灯发光；同时电流使东西方向的红灯所在支路接通，东西方向红灯发光。根据交通规则，绿灯亮的方向车辆可通行，红灯亮的方向禁止通行，因此此时允许南北方向的车辆通行。
【答案】南北
【知识点】电路通断分析、电路应用
【点评】本题将电路知识与生活中的交通规则结合，考查学生对电路通断的分析能力，属于基础应用类题目，需明确开关接通时各支路的工作情况。
【难度系数】0.5
【解析】当单刀多掷开关接通位置“1”时，电流从电源流出，经开关“1”后，使南北方向的绿灯所在支路接通，南北方向绿灯发光；同时电流使东西方向的红灯所在支路接通，东西方向红灯发光。根据交通规则，绿灯亮的方向车辆可通行，红灯亮的方向禁止通行，因此此时允许南北方向的车辆通行。
【答案】南北
【知识点】电路通断分析、电路应用
【点评】本题将电路知识与生活中的交通规则结合，考查学生对电路通断的分析能力，属于基础应用类题目，需明确开关接通时各支路的工作情况。
【难度系数】0.5

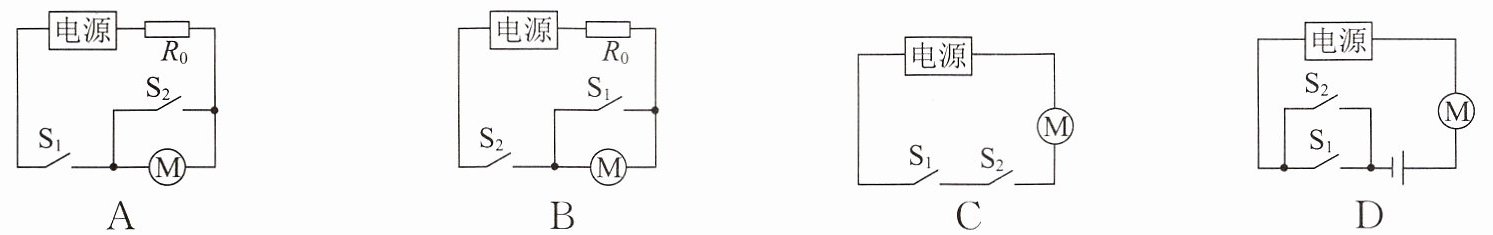

3.(2025·南通期中)今年的苏超比赛火爆异常，为实现观众快速入场，检票口使用自助检票机，通过闸机时只有身份证和人脸识别同时成功，电动机才能启动打开闸机.下列电路图设计合理的是（
C
）答案
3.C
解析
【分析】本题要求只有两个开关（对应身份证和人脸识别）同时闭合时，电动机才能启动，因此两个开关需串联，共同控制电动机所在电路。需逐一分析各选项的电路连接，判断是否满足“两开关同时闭合电动机才工作”的条件。
【解析】
选项A：开关S₂与电动机M并联，S₂闭合时电动机被短路；且仅闭合S₁时电动机就工作，不符合“两开关同时控制”的要求，设计不合理。
选项B：开关S₁与电动机M并联，S₁闭合时电动机被短路；仅S₂闭合时电动机才可能工作，不符合“两开关同时闭合才工作”的要求，设计不合理。
选项C：开关S₁和S₂串联后与电动机M串联，只有S₁、S₂都闭合时，电路才通路，电动机启动，符合题目要求，设计合理。
选项D：开关S₁和S₂并联，闭合任意一个开关电路就接通，电动机工作，不符合“两开关同时闭合才工作”的要求，设计不合理。
【答案】C
【知识点】串联电路、电路设计
【点评】本题考查根据功能要求设计电路，核心是明确两个开关需串联控制电动机，属于基础电路应用题型，难度适中。
【难度系数】0.5
【解析】
选项A：开关S₂与电动机M并联，S₂闭合时电动机被短路；且仅闭合S₁时电动机就工作，不符合“两开关同时控制”的要求，设计不合理。
选项B：开关S₁与电动机M并联，S₁闭合时电动机被短路；仅S₂闭合时电动机才可能工作，不符合“两开关同时闭合才工作”的要求，设计不合理。
选项C：开关S₁和S₂串联后与电动机M串联，只有S₁、S₂都闭合时，电路才通路，电动机启动，符合题目要求，设计合理。
选项D：开关S₁和S₂并联，闭合任意一个开关电路就接通，电动机工作，不符合“两开关同时闭合才工作”的要求，设计不合理。
【答案】C
【知识点】串联电路、电路设计
【点评】本题考查根据功能要求设计电路，核心是明确两个开关需串联控制电动机，属于基础电路应用题型，难度适中。
【难度系数】0.5

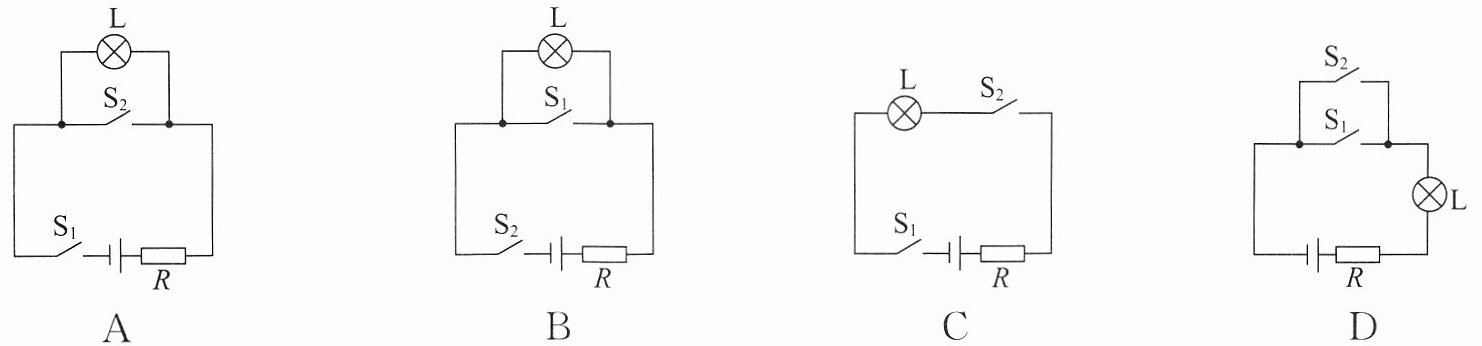

4.(2025·镇江)安全带可有效保护驾乘人员的安全.某模拟安全带未系提示系统中,当乘客坐在座椅上时,开关S₁闭合;若系好安全带,则开关S₂闭合.设计要求如下:乘客未系安全带时,仪表盘上的指示灯L亮起;系上安全带时,指示灯L熄灭.下列电路图中符合设计要求的是 (
A
)答案
4.A
解析
【分析】
要解决此题，需明确题目要求：开关S₁闭合（乘客坐在座椅上）时，指示灯L亮起；开关S₂闭合（系好安全带）时，指示灯L熄灭。解题思路是逐一分析各选项电路图，判断当S₁闭合、S₂断开时灯是否亮，当S₁和S₂都闭合时灯是否熄灭，符合要求的即为正确选项。
【解析】
对各选项分析如下：
选项A：当S₁闭合、S₂断开时，电流路径为电源→S₁→指示灯L→电阻R→电源，形成通路，指示灯L亮起；当S₁和S₂都闭合时，开关S₂与指示灯L并联，指示灯L被短路，电流直接通过S₂，指示灯L熄灭，符合设计要求。
选项B：当S₂断开时，指示灯L所在支路未接通，灯不亮，不符合“乘客未系安全带时灯亮”的要求，排除。
选项C：当S₁闭合、S₂断开时，电路断路，指示灯L不亮，不符合要求，排除。
选项D：当S₂闭合时，电流仍经过指示灯L，灯不会熄灭，不符合要求，排除。
综上，只有选项A符合设计要求。
【答案】
A
【知识点】
电路设计、短路应用
【点评】
本题结合实际场景考查电路设计，核心是根据开关作用判断电路通断和用电器工作状态，需准确分析电流路径，难度适中。
【难度系数】
0.6
要解决此题，需明确题目要求：开关S₁闭合（乘客坐在座椅上）时，指示灯L亮起；开关S₂闭合（系好安全带）时，指示灯L熄灭。解题思路是逐一分析各选项电路图，判断当S₁闭合、S₂断开时灯是否亮，当S₁和S₂都闭合时灯是否熄灭，符合要求的即为正确选项。
【解析】
对各选项分析如下：
选项A：当S₁闭合、S₂断开时，电流路径为电源→S₁→指示灯L→电阻R→电源，形成通路，指示灯L亮起；当S₁和S₂都闭合时，开关S₂与指示灯L并联，指示灯L被短路，电流直接通过S₂，指示灯L熄灭，符合设计要求。
选项B：当S₂断开时，指示灯L所在支路未接通，灯不亮，不符合“乘客未系安全带时灯亮”的要求，排除。
选项C：当S₁闭合、S₂断开时，电路断路，指示灯L不亮，不符合要求，排除。
选项D：当S₂闭合时，电流仍经过指示灯L，灯不会熄灭，不符合要求，排除。
综上，只有选项A符合设计要求。
【答案】
A
【知识点】
电路设计、短路应用
【点评】
本题结合实际场景考查电路设计，核心是根据开关作用判断电路通断和用电器工作状态，需准确分析电流路径，难度适中。
【难度系数】
0.6
