7. 如图 Z-10-7 所示的电路中，电源电压恒定不变，当开关 S 闭合时 （
A.电压表示数变小，电流表示数变小，灯变暗
B.电压表示数不变，电流表示数不变，灯的亮度不变
C.电压表示数变大，电流表示数变大，灯变亮
D.电压表示数不变，电流表示数变小，灯变暗
B
）A.电压表示数变小，电流表示数变小，灯变暗
B.电压表示数不变，电流表示数不变，灯的亮度不变
C.电压表示数变大，电流表示数变大，灯变亮
D.电压表示数不变，电流表示数变小，灯变暗
答案
7. B
解析
【分析】首先明确电路结构：开关S闭合后，电阻R与灯泡L并联；电压表V并联在电源两端，测量电源电压；电流表A串联在灯泡L的支路中，测量通过灯泡L的电流。解题思路：电源电压恒定，因此电压表的示数始终等于电源电压；灯泡L的电阻不变，其两端电压等于电源电压，根据欧姆定律可判断通过灯泡的电流变化；灯泡亮度由实际功率决定，结合功率公式分析亮度变化。
【解析】当开关S闭合时：①电压表V测量电源电压，电源电压恒定，所以电压表示数不变；②电流表A测量通过灯泡L的电流，灯泡L两端电压等于电源电压（并联电路各支路电压等于电源电压），灯泡L的电阻不变，根据欧姆定律$I=\frac{U}{R}$，通过灯泡的电流不变，即电流表示数不变；③灯泡的亮度由实际功率决定，实际功率$P=UI$，由于U和I都不变，所以灯泡的实际功率不变，灯的亮度不变。综上，电压表示数不变，电流表示数不变，灯的亮度不变，对应选项B。
【答案】B
【知识点】并联电路特点、欧姆定律、电功率
【点评】本题考查并联电路的特点、欧姆定律及电功率的应用，核心是明确电表测量对象和灯泡亮度的决定因素，属于基础电路分析题，难度适中。
【难度系数】0.5
【解析】当开关S闭合时：①电压表V测量电源电压，电源电压恒定，所以电压表示数不变；②电流表A测量通过灯泡L的电流，灯泡L两端电压等于电源电压（并联电路各支路电压等于电源电压），灯泡L的电阻不变，根据欧姆定律$I=\frac{U}{R}$，通过灯泡的电流不变，即电流表示数不变；③灯泡的亮度由实际功率决定，实际功率$P=UI$，由于U和I都不变，所以灯泡的实际功率不变，灯的亮度不变。综上，电压表示数不变，电流表示数不变，灯的亮度不变，对应选项B。
【答案】B
【知识点】并联电路特点、欧姆定律、电功率
【点评】本题考查并联电路的特点、欧姆定律及电功率的应用，核心是明确电表测量对象和灯泡亮度的决定因素，属于基础电路分析题，难度适中。
【难度系数】0.5
8. (2025 淮安淮阴区一模)在如图 Z-10-8 所示的电路中,电源电压保持不变,电路中各元件都完好,当开关 S 由断开到闭合时,正确的判断是 (
A.电压表的示数可能不变
B.电压表的示数一定变小
C.电流表的示数可能不变
D.电流表的示数一定变小
D
)A.电压表的示数可能不变
B.电压表的示数一定变小
C.电流表的示数可能不变
D.电流表的示数一定变小
答案
8. D
解析
【分析】要判断开关S由断开到闭合时电表示数的变化，需先分析两种状态下的电路连接：S断开时，灯泡L与电阻R串联，电流表测串联电路的电流，电压表测L两端电压；S闭合时，电流表与L并联，电流表相当于导线，L被短路，此时电流表两端无电压差，电流为0，电压表测电源电压。对比两种状态下电表示数即可得出结论。
【解析】1. 当开关S断开时，电路为L与R串联，根据欧姆定律，电流表的示数为$ I_1 = \frac{U}{R+R_L} $；电压表测L两端电压，$ U_V = I_1 R_L = \frac{U R_L}{R+R_L} $，显然$ U_V ＜ U $（电源电压）。2. 当开关S闭合时，电流表与L并联，电流表相当于导线，L被短路，电流表两端均接电源正极，无电流通过，故电流表示数$ I_2 = 0 $；此时电压表并联在电源两端，测电源电压，示数为$ U $。由此可知：电压表示数从$ \frac{U R_L}{R+R_L} $变为$ U $，是变大的，故A、B错误；电流表示数从$ \frac{U}{R+R_L} $（正数）变为0，一定变小，故C错误，D正确。
【答案】D
【知识点】串联电路、并联电路、电流表与电压表
【点评】本题属于电路动态分析题，核心是明确开关通断时电路的连接方式，以及电表测量的对象，需注意短路对电路元件的影响，难度中等。
【难度系数】0.5
【解析】1. 当开关S断开时，电路为L与R串联，根据欧姆定律，电流表的示数为$ I_1 = \frac{U}{R+R_L} $；电压表测L两端电压，$ U_V = I_1 R_L = \frac{U R_L}{R+R_L} $，显然$ U_V ＜ U $（电源电压）。2. 当开关S闭合时，电流表与L并联，电流表相当于导线，L被短路，电流表两端均接电源正极，无电流通过，故电流表示数$ I_2 = 0 $；此时电压表并联在电源两端，测电源电压，示数为$ U $。由此可知：电压表示数从$ \frac{U R_L}{R+R_L} $变为$ U $，是变大的，故A、B错误；电流表示数从$ \frac{U}{R+R_L} $（正数）变为0，一定变小，故C错误，D正确。
【答案】D
【知识点】串联电路、并联电路、电流表与电压表
【点评】本题属于电路动态分析题，核心是明确开关通断时电路的连接方式，以及电表测量的对象，需注意短路对电路元件的影响，难度中等。
【难度系数】0.5

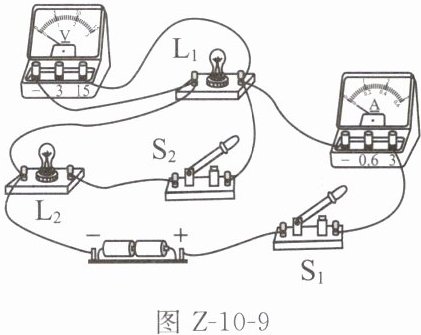

9.（2024泰州高港区校级三模）如图Z-10-9所示，电源电压一定，关于电路工作情况，下列说法中正确的是（
A.只闭合$\mathrm{S}_1$时，两只灯泡是串联的
B.若先闭合$\mathrm{S}_1$，再闭合$\mathrm{S}_2$，电压表与电流表示数的比值变小
C.只闭合$\mathrm{S}_2$时，只有灯$\mathrm{L}_2$会亮
D.若先闭合$\mathrm{S}_1$，再闭合$\mathrm{S}_2$，电压表、电流表的示数均变小
B
）A.只闭合$\mathrm{S}_1$时，两只灯泡是串联的
B.若先闭合$\mathrm{S}_1$，再闭合$\mathrm{S}_2$，电压表与电流表示数的比值变小
C.只闭合$\mathrm{S}_2$时，只有灯$\mathrm{L}_2$会亮
D.若先闭合$\mathrm{S}_1$，再闭合$\mathrm{S}_2$，电压表、电流表的示数均变小
答案
9. B
解析
【分析】
要解决本题，需先明确不同开关状态下的电路结构、电表的测量对象，再结合串并联电路规律和欧姆定律分析：
1. 只闭合$\mathrm{S}_1$时，$\mathrm{S}_2$断开，电路为$\mathrm{L}_1$的简单电路，电流表测$\mathrm{L}_1$的电流，电压表测电源电压（即$\mathrm{L}_1$两端电压），此时电压表与电流表示数的比值等于$\mathrm{L}_1$的电阻；
2. 闭合$\mathrm{S}_1$和$\mathrm{S}_2$时，$\mathrm{L}_1$与$\mathrm{L}_2$并联，电压表仍测电源电压，电流表测干路总电流，此时电压表与电流表示数的比值等于并联总电阻；
再逐一判断选项：A选项中只闭合$\mathrm{S}_1$时$\mathrm{L}_2$未接入，错误；C选项只闭合$\mathrm{S}_2$时电路断路，错误；D选项闭合$\mathrm{S}_2$后电压表示数不变、电流表示数变大，错误；B选项符合分析，正确。
【解析】
当只闭合$\mathrm{S}_1$时，$\mathrm{S}_2$断开，只有$\mathrm{L}_1$接入电路，电流表测通过$\mathrm{L}_1$的电流$I_1$，电压表测电源电压$U$，根据欧姆定律，电压表与电流表示数的比值为$\frac{U}{I_1}=R_{\mathrm{L}_1}$（$\mathrm{L}_1$的电阻）；
当闭合$\mathrm{S}_1$和$\mathrm{S}_2$时，$\mathrm{L}_1$与$\mathrm{L}_2$并联，电压表仍测电源电压，故电压表示数不变；电流表测干路总电流$I=I_1+I_2$，此时电压表与电流表示数的比值为$\frac{U}{I}=\frac{U}{I_1+I_2}$；
根据并联电路电流规律，$I＞I_1$，因此$\frac{U}{I}＜\frac{U}{I_1}$，即电压表与电流表示数的比值变小，故B正确；
对其他选项：
A. 只闭合$\mathrm{S}_1$时，$\mathrm{S}_2$断开，$\mathrm{L}_2$未接入电路，只有$\mathrm{L}_1$工作，不是串联，错误；
C. 只闭合$\mathrm{S}_2$时，$\mathrm{S}_1$断开，电路断路，两灯均不发光，错误；
D. 闭合$\mathrm{S}_2$后，电压表示数等于电源电压，不变；电流表示数为干路电流，比只闭合$\mathrm{S}_1$时大，错误。
【答案】
B
【知识点】
并联电路特点、欧姆定律应用、电路分析
【点评】
本题考查电路动态分析，核心是明确开关状态对应的电路连接方式和电表测量对象，结合串并联电路规律和欧姆定律分析比值变化，需仔细梳理实物图的电流路径，避免出错。
【难度系数】
0.5
要解决本题，需先明确不同开关状态下的电路结构、电表的测量对象，再结合串并联电路规律和欧姆定律分析：
1. 只闭合$\mathrm{S}_1$时，$\mathrm{S}_2$断开，电路为$\mathrm{L}_1$的简单电路，电流表测$\mathrm{L}_1$的电流，电压表测电源电压（即$\mathrm{L}_1$两端电压），此时电压表与电流表示数的比值等于$\mathrm{L}_1$的电阻；
2. 闭合$\mathrm{S}_1$和$\mathrm{S}_2$时，$\mathrm{L}_1$与$\mathrm{L}_2$并联，电压表仍测电源电压，电流表测干路总电流，此时电压表与电流表示数的比值等于并联总电阻；
再逐一判断选项：A选项中只闭合$\mathrm{S}_1$时$\mathrm{L}_2$未接入，错误；C选项只闭合$\mathrm{S}_2$时电路断路，错误；D选项闭合$\mathrm{S}_2$后电压表示数不变、电流表示数变大，错误；B选项符合分析，正确。
【解析】
当只闭合$\mathrm{S}_1$时，$\mathrm{S}_2$断开，只有$\mathrm{L}_1$接入电路，电流表测通过$\mathrm{L}_1$的电流$I_1$，电压表测电源电压$U$，根据欧姆定律，电压表与电流表示数的比值为$\frac{U}{I_1}=R_{\mathrm{L}_1}$（$\mathrm{L}_1$的电阻）；
当闭合$\mathrm{S}_1$和$\mathrm{S}_2$时，$\mathrm{L}_1$与$\mathrm{L}_2$并联，电压表仍测电源电压，故电压表示数不变；电流表测干路总电流$I=I_1+I_2$，此时电压表与电流表示数的比值为$\frac{U}{I}=\frac{U}{I_1+I_2}$；
根据并联电路电流规律，$I＞I_1$，因此$\frac{U}{I}＜\frac{U}{I_1}$，即电压表与电流表示数的比值变小，故B正确；
对其他选项：
A. 只闭合$\mathrm{S}_1$时，$\mathrm{S}_2$断开，$\mathrm{L}_2$未接入电路，只有$\mathrm{L}_1$工作，不是串联，错误；
C. 只闭合$\mathrm{S}_2$时，$\mathrm{S}_1$断开，电路断路，两灯均不发光，错误；
D. 闭合$\mathrm{S}_2$后，电压表示数等于电源电压，不变；电流表示数为干路电流，比只闭合$\mathrm{S}_1$时大，错误。
【答案】
B
【知识点】
并联电路特点、欧姆定律应用、电路分析
【点评】
本题考查电路动态分析，核心是明确开关状态对应的电路连接方式和电表测量对象，结合串并联电路规律和欧姆定律分析比值变化，需仔细梳理实物图的电流路径，避免出错。
【难度系数】
0.5
10.（2023南京秦淮区模拟）如图Z-10-10所示电路中，电源电压恒定，断开$S_1$、$S_3$，闭合$S_2$，两电表均有示数；再断开$S_2$，闭合$S_1$、$S_3$，此时两电表的示数与前者相比，电流表示数
图Z-10-10
变大
，电压表示数变大
。（均选填“变大”“变小”或“不变”）图Z-10-10
答案
10. 变大 变大
解析
【分析】
要解决这个问题，需先明确两种开关状态下的电路连接方式，再结合欧姆定律分析电表示数变化：
1. 当断开$S_1$、$S_3$，闭合$S_2$时，$R_1$与$R_2$串联，电流表测串联电路的电流，电压表测$R_1$两端的电压；
2. 当断开$S_2$，闭合$S_1$、$S_3$时，$R_1$与$R_2$并联，电流表测干路电流，电压表测电源电压；
对比两种状态下的电流和电压，即可得出结果。
【解析】
1. 开关状态1（断开$S_1$、$S_3$，闭合$S_2$）：
$R_1$与$R_2$串联，总电阻$R_{串}=R_1+R_2$，电路电流$I_串=\frac{U}{R_1+R_2}$（$U$为电源电压）；电压表测$R_1$两端电压，示数$U_V=I_串 R_1=\frac{U R_1}{R_1+R_2}$，显然$U_V ＜ U$。
2. 开关状态2（断开$S_2$，闭合$S_1$、$S_3$）：
$R_1$与$R_2$并联，电流表测干路电流，干路电流$I_并=\frac{U}{R_1}+\frac{U}{R_2}$，显然$I_并 ＞ I_串$；电压表测电源电压，示数为$U$，因此$U_V'=U ＞ U_V$。
综上，电流表示数变大，电压表示数变大。
【答案】
变大；变大
【知识点】
串联电路特点；并联电路特点；欧姆定律
【点评】
本题为电路动态分析题，核心是正确判断不同开关状态下的电路连接形式，结合串并联电路的电流、电压规律和欧姆定律分析电表示数变化，属于中等难度的电路基础题，需掌握电路分析的基本方法。
【难度系数】
0.5
要解决这个问题，需先明确两种开关状态下的电路连接方式，再结合欧姆定律分析电表示数变化：
1. 当断开$S_1$、$S_3$，闭合$S_2$时，$R_1$与$R_2$串联，电流表测串联电路的电流，电压表测$R_1$两端的电压；
2. 当断开$S_2$，闭合$S_1$、$S_3$时，$R_1$与$R_2$并联，电流表测干路电流，电压表测电源电压；
对比两种状态下的电流和电压，即可得出结果。
【解析】
1. 开关状态1（断开$S_1$、$S_3$，闭合$S_2$）：
$R_1$与$R_2$串联，总电阻$R_{串}=R_1+R_2$，电路电流$I_串=\frac{U}{R_1+R_2}$（$U$为电源电压）；电压表测$R_1$两端电压，示数$U_V=I_串 R_1=\frac{U R_1}{R_1+R_2}$，显然$U_V ＜ U$。
2. 开关状态2（断开$S_2$，闭合$S_1$、$S_3$）：
$R_1$与$R_2$并联，电流表测干路电流，干路电流$I_并=\frac{U}{R_1}+\frac{U}{R_2}$，显然$I_并 ＞ I_串$；电压表测电源电压，示数为$U$，因此$U_V'=U ＞ U_V$。
综上，电流表示数变大，电压表示数变大。
【答案】
变大；变大
【知识点】
串联电路特点；并联电路特点；欧姆定律
【点评】
本题为电路动态分析题，核心是正确判断不同开关状态下的电路连接形式，结合串并联电路的电流、电压规律和欧姆定律分析电表示数变化，属于中等难度的电路基础题，需掌握电路分析的基本方法。
【难度系数】
0.5
11.（2025常州溧阳校级模拟）光敏电阻的阻值随光照强度的增大而减小，将光敏电阻$R$、定值电阻$R_0$、电流表、电压表、开关和电源连接成如图Z-10-11所示的电路。闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变化情况应该是（
A.电流表和电压表示数均变小
B.电流表和电压表示数均变大
C.电流表示数变小，电压表示数变大
D.电流表示数变大，电压表示数变小
D
）A.电流表和电压表示数均变小
B.电流表和电压表示数均变大
C.电流表示数变小，电压表示数变大
D.电流表示数变大，电压表示数变小
答案
11. D
解析
【分析】首先明确电路结构：光敏电阻R与定值电阻R₀串联，电流表测串联电路的总电流，电压表测光敏电阻R两端的电压。解题思路：根据光敏电阻的特性，光照增大时阻值减小，结合串联电路的电阻、电流、电压规律，以及欧姆定律，逐步分析电表示数的变化。
【解析】1. 确定电路连接：R与R₀串联，电流表测电路电流，电压表测R两端电压。2. 分析光敏电阻阻值变化：逐渐增大光照强度，光敏电阻R的阻值减小。3. 总电阻变化：串联总电阻$R_{总}=R+R_0$，R减小则$R_{总}$减小。4. 电流表示数变化：电源电压U不变，由欧姆定律$I=\frac{U}{R_{总}}$可知，$R_{总}$减小，电路电流I增大，故电流表示数变大。5. 电压表示数变化：定值电阻$R_0$的电压$U_0=IR_0$，I增大、$R_0$不变，所以$U_0$增大；根据串联电路电压规律$U=U_R+U_0$，得$U_R=U-U_0$，U不变、$U_0$增大，因此$U_R$减小，电压表示数变小。综上，电流表示数变大，电压表示数变小，对应选项D。
【答案】D
【知识点】串联电路特点、欧姆定律应用、光敏电阻特性
【点评】本题为串联电路的动态分析题，核心是利用光敏电阻的阻值变化，结合欧姆定律和串联电路的电压、电流规律分析电表示数变化，属于初中物理电学的基础题型，需明确电表测量对象，避免混淆电压的研究对象。
【难度系数】0.5
【解析】1. 确定电路连接：R与R₀串联，电流表测电路电流，电压表测R两端电压。2. 分析光敏电阻阻值变化：逐渐增大光照强度，光敏电阻R的阻值减小。3. 总电阻变化：串联总电阻$R_{总}=R+R_0$，R减小则$R_{总}$减小。4. 电流表示数变化：电源电压U不变，由欧姆定律$I=\frac{U}{R_{总}}$可知，$R_{总}$减小，电路电流I增大，故电流表示数变大。5. 电压表示数变化：定值电阻$R_0$的电压$U_0=IR_0$，I增大、$R_0$不变，所以$U_0$增大；根据串联电路电压规律$U=U_R+U_0$，得$U_R=U-U_0$，U不变、$U_0$增大，因此$U_R$减小，电压表示数变小。综上，电流表示数变大，电压表示数变小，对应选项D。
【答案】D
【知识点】串联电路特点、欧姆定律应用、光敏电阻特性
【点评】本题为串联电路的动态分析题，核心是利用光敏电阻的阻值变化，结合欧姆定律和串联电路的电压、电流规律分析电表示数变化，属于初中物理电学的基础题型，需明确电表测量对象，避免混淆电压的研究对象。
【难度系数】0.5

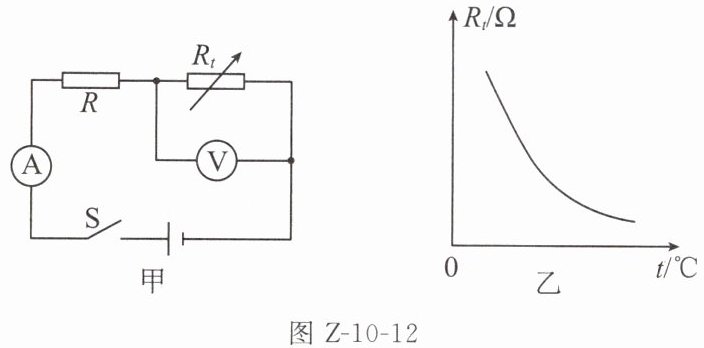

12. (2025南京鼓楼区月考)如图Z-10-12甲所示的电路中，电源电压保持不变，R是定值电阻，$R_t$是一个由半导体材料制成的热敏电阻，其阻值随温度变化的曲线如图乙所示，则下列说法正确的是（
A.温度升高时，电流表的示数减小
B.当$R_t$断路时，电压表的示数变小
C.电流表可以改装成温度计
D.温度升高时，电压表的示数变大
C
）A.温度升高时，电流表的示数减小
B.当$R_t$断路时，电压表的示数变小
C.电流表可以改装成温度计
D.温度升高时，电压表的示数变大
答案
12. C
解析
【分析】
首先明确电路结构：定值电阻R与热敏电阻Rt串联，电流表测串联电路的电流，电压表测Rt两端的电压；结合图乙可知，热敏电阻Rt的阻值随温度升高而减小。接下来根据串联电路的特点和欧姆定律，分析温度变化时电路的电流、电压变化，逐一判断各选项的正误。
【解析】
甲图中，R与Rt串联，电流表测电路电流，电压表测Rt两端电压；由图乙得，温度升高时Rt阻值减小。
选项A：温度升高，Rt阻值减小，总电阻$R_{总}=R+R_t$减小，电源电压U不变，根据$I=\frac{U}{R_{总}}$，电路电流I增大，电流表示数增大，A错误。
选项B：Rt断路时，电压表串联在电路中，因电压表内阻极大，电路电流几乎为0，电压表相当于测电源电压；正常工作时电压表测Rt的电压（小于电源电压），故电压表示数变大，B错误。
选项C：温度升高，Rt阻值减小，电路电流I增大，电流表示数随温度升高而增大，因此电流表可以改装成温度计，C正确。
选项D：温度升高，电路电流I增大，定值电阻R两端电压$U_R=IR$增大，电源电压$U=U_R+U_t$，故$U_t=U-U_R$减小，电压表示数减小，D错误。
【答案】
C
【知识点】
串联电路特点、欧姆定律应用、热敏电阻特性
【点评】
本题结合串联电路规律与热敏电阻特性，考查电路动态分析，需明确电阻变化对电流、电压的影响，是电路知识的综合应用，难度适中。
【难度系数】
0.6
首先明确电路结构：定值电阻R与热敏电阻Rt串联，电流表测串联电路的电流，电压表测Rt两端的电压；结合图乙可知，热敏电阻Rt的阻值随温度升高而减小。接下来根据串联电路的特点和欧姆定律，分析温度变化时电路的电流、电压变化，逐一判断各选项的正误。
【解析】
甲图中，R与Rt串联，电流表测电路电流，电压表测Rt两端电压；由图乙得，温度升高时Rt阻值减小。
选项A：温度升高，Rt阻值减小，总电阻$R_{总}=R+R_t$减小，电源电压U不变，根据$I=\frac{U}{R_{总}}$，电路电流I增大，电流表示数增大，A错误。
选项B：Rt断路时，电压表串联在电路中，因电压表内阻极大，电路电流几乎为0，电压表相当于测电源电压；正常工作时电压表测Rt的电压（小于电源电压），故电压表示数变大，B错误。
选项C：温度升高，Rt阻值减小，电路电流I增大，电流表示数随温度升高而增大，因此电流表可以改装成温度计，C正确。
选项D：温度升高，电路电流I增大，定值电阻R两端电压$U_R=IR$增大，电源电压$U=U_R+U_t$，故$U_t=U-U_R$减小，电压表示数减小，D错误。
【答案】
C
【知识点】
串联电路特点、欧姆定律应用、热敏电阻特性
【点评】
本题结合串联电路规律与热敏电阻特性，考查电路动态分析，需明确电阻变化对电流、电压的影响，是电路知识的综合应用，难度适中。
【难度系数】
0.6
