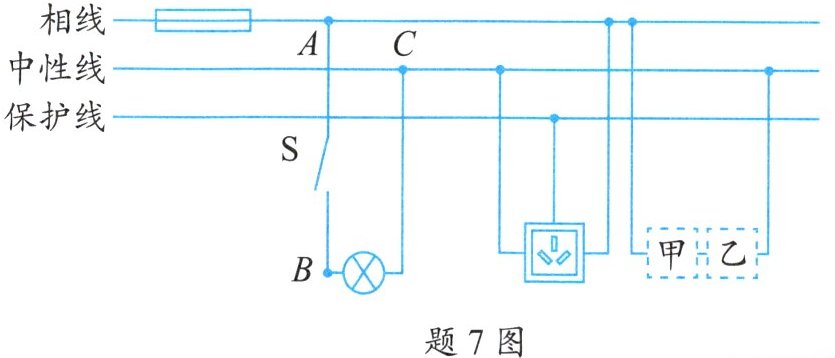

7. 题7图是家庭电路的一部分。在甲、乙两处分别装入电风扇和开关时,甲处应装
开关
；闭合开关S后,灯泡正常发光,用测电笔接触A、B、C三点,能使氖管发光的是A、B、C
点；正常使用三孔插座时,保护线中没有
电流通过。答案
开关
A、B、C
没有
A、B、C
没有
解析
开关需接在相线与用电器之间，故甲处应装电风扇（乙处为开关）；A点直接接相线，闭合开关S后B点通过开关与相线连通，C点接中性线，因此A、B点能使氖管发光；正常使用三孔插座时，保护线中无电流。
8. 题8图甲是一个带有开关和指示灯的插线板,该插线板的指示灯已损坏,但接在上面的充电器和电暖器仍能正常工作。则插线板上的指示灯和插孔之间是
并
联的；在导线A、B、C三处,通过A
处的电流最大；该插线板的插头应该是题8图乙中的②
,理由是该插线板有三孔插座，需要接地，接地的插片更长，可以保证先接地，避免触电
。答案
并
A
②
该插线板有三孔插座，需要接地，
接地的插片更长，可以保证先接地，避免触电
A
②
该插线板有三孔插座，需要接地，
接地的插片更长，可以保证先接地，避免触电
解析
并；A；③；插线板需要接地以保证安全
9. 如题9图甲所示家庭电路中,A为一根熔断电流为5 A的保险丝,B、C均为熔断电流为3 A的保险丝。图乙、丙是保险丝的截面图(保险丝的材料、长度相同),则：
(1)图______
(2)若$R_1= 21 Ω,R_2= 18 Ω,S$断开时,通过$R_1$的电流为2.4 A。当S闭合时,保险丝______
(1)图______
丙
(乙/丙)是保险丝A的截面图,理由是______材料、长度相同，横截面积越大，电阻越小，熔断电流越大，A的熔断电流较大，故其横截面积较大
。(2)若$R_1= 21 Ω,R_2= 18 Ω,S$断开时,通过$R_1$的电流为2.4 A。当S闭合时,保险丝______
A
(A/B/C)有可能熔断,该保险丝应该换用题9表中直径为______1.26mm
的保险丝。答案
（1）丙；材料、长度相同，横截面积越大，电阻越小，熔断电流越大，A的熔断电流较大，故其横截面积较大。
（2）A；1.26mm
（2）A；1.26mm
