1.家庭用电,安全第一。过去,家庭电路中大多使用保险丝,它一般接在相线上。当电流过大时,它会迅速升温熔断,起到保护电路的作用。选用保险丝时,应使它的额定电流等于或电路中的最大正常工作电流。

串联；稍大于

【分析】要解决这道题，需结合保险丝的作用和使用原则思考：首先，保险丝的功能是电流过大时切断电路，为了让它在相线电流异常时能切断整个电路，必须串联在相线上；其次，选用保险丝时，要保证正常工作时不熔断，电流过大时能熔断，所以额定电流需等于或稍大于电路最大正常工作电流。
【解析】1. 保险丝的连接：家庭电路中，保险丝应串联在相线上。因为串联电路中电流处处相等，当电路电流过大时，电流全部通过保险丝，使其迅速升温熔断，从而切断整个电路，保护用电器和电路安全；若并联则无法切断电路，不能起到保护作用。2. 保险丝的选用：选用保险丝时，其额定电流应等于或稍大于电路中的最大正常工作电流。若额定电流小于最大正常工作电流，正常工作时保险丝会熔断，影响电路正常使用；若额定电流过大，电流过大时保险丝无法及时熔断，起不到保护电路的作用。
【答案】串联；稍大于
【知识点】家庭电路、安全用电
【点评】本题考查家庭电路中保险丝的基础使用常识，属于初中物理安全用电模块的必记知识点，难度较低，主要考查学生对课本基础知识的记忆与理解。
【难度系数】0.8

2.现在常采用低压断路器来代替保险丝，这种新型的保险装置是附加在上的，这种开关通常叫作。当电路中的电流过大时，空气开关会自动断开，切断电路，俗称“”。

总开关；空气开关；跳闸

【分析】
本题考查家庭电路中新型保险装置的相关基础知识，解题时需回忆课本中关于低压断路器的安装位置、名称及作用的表述，依次对应题目中的三个空进行填写。首先明确低压断路器的附加位置，再确定其名称，最后回忆电流过大时的俗称，即可得出答案。
【解析】
根据家庭电路安全用电的相关知识，低压断路器这种新型保险装置是附加在总开关上的，该开关通常被称为空气开关；当电路中的电流过大时，空气开关会自动断开切断电路，这个过程俗称“跳闸”。
【答案】
总开关；空气开关；跳闸
【知识点】
家庭电路、安全用电装置
【点评】
本题为基础识记类题目，考查家庭电路中新型保险装置的基本常识，难度较低，学生只要掌握课本相关内容即可轻松作答。
【难度系数】
0.8

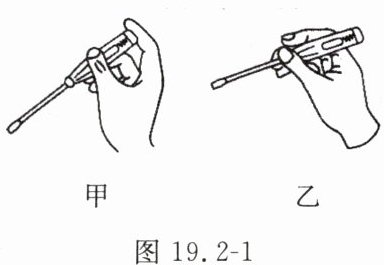

3.测电笔是用来辨别和的工具。在图19.2-1甲、乙中，正确使用测电笔的是图。测电笔内的电阻器的电阻很，所以我们在使用测电笔时，通过我们身体的电流很。

相线；中性线；甲；大；小

【分析】
要解答本题，需明确测电笔的作用、正确使用方法及工作原理：首先，测电笔是家庭电路中用于辨别火线（相线）和零线（中性线）的工具；其次，正确使用测电笔时，手必须接触笔尾金属体，才能形成电流通路以判断是否为火线，据此区分甲、乙两图的正误；最后，测电笔内部有高电阻，结合欧姆定律可知，电压一定时电阻越大电流越小，从而保证使用安全。
【解析】
1. 测电笔的作用：测电笔是用来辨别相线（火线）和中性线（零线）的工具；
2. 测电笔的正确使用：使用测电笔时，手要接触测电笔尾部的金属体，这样当笔尖接触火线时，电流会经测电笔、人体流入大地，形成闭合回路，使氖管发光；若手不接触笔尾金属体，无法形成回路，测电笔无法正常工作。观察题图，甲图手接触了笔尾，乙图手未接触，因此正确使用的是甲图；
3. 测电笔的工作原理：测电笔内串联了一个阻值很大的电阻，根据欧姆定律$I=\frac{U}{R}$，家庭电路电压为220V（定值），电阻很大时，通过人体的电流就会很小，不会对人体造成伤害。
【答案】
相线；中性线；甲；大；小
【知识点】
测电笔的使用；火线与零线的辨别；安全用电常识
【点评】
本题考查测电笔的基础知识点，属于家庭电路部分的常见基础题，需掌握测电笔的正确操作方法和工作原理，难度较低。
【难度系数】
0.2

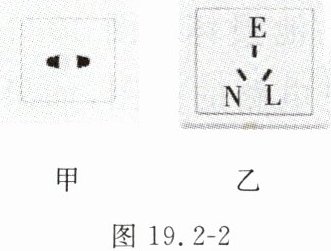

4.电冰箱的插头应插入图19.2-2所示的（选填“甲”或“乙”）插座，目的是使电冰箱的金属外壳通过插座（选填“E”“N”或“L”）孔中的保护线与相连，防止因漏电而造成触电事故。当家中电冰箱的金属外壳带电引起漏电时，（选填“空气开关”或“漏电保护器”）会自动断开，对人体起保护作用。

乙；E；大地；漏电保护器

【分析】
要解决这道题，需结合家庭电路安全用电的常识：金属外壳的用电器为防止漏电触电，必须使用三孔插座；三孔插座的E孔是接地孔，其保护线与大地相连；漏电保护器的作用是检测漏电电流并自动断开，空气开关仅在电路电流过大时断开。首先判断插座类型，甲是两孔插座，乙是三孔插座，故选乙；再确定接地孔为E，连接大地；漏电时由漏电保护器保护。
【解析】
1. 电冰箱是金属外壳用电器，为防止漏电时触电，需使用三孔插座，图中甲为两孔插座，乙为三孔插座，因此应插入乙插座。
2. 三孔插座遵循“左零右火上接地”的规则，E孔为接地孔，其保护线与大地相连，能将电冰箱金属外壳与大地连通，避免漏电时外壳带电。
3. 当金属外壳漏电时，漏电保护器会检测到火线与零线的电流差（漏电电流），从而自动断开，保护人体；而空气开关是在电路过载或短路（电流过大）时断开，无法应对漏电情况。
【答案】
乙；E；大地；漏电保护器
【知识点】
安全用电、三孔插座、漏电保护器
【点评】
本题考查家庭电路安全用电的基础常识，核心是金属外壳用电器的接地保护，以及漏电保护器与空气开关的功能区分，属于需记忆的基础知识点，难度适中。
【难度系数】
0.3

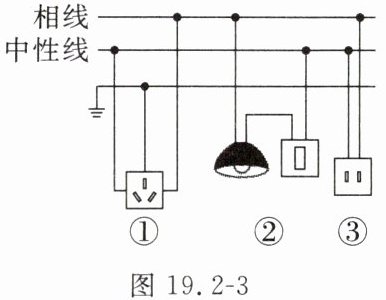

5.图19.2-3是部分家庭电路示意图，其中电路元件连接错误的是（填序号）。改正错误的方法是。

②；把开关改接到相线与电灯之间

【分析】要判断家庭电路元件连接是否正确，需依据家庭电路的安全连接规则：三孔插座遵循“左零右火上接地”，开关应接在相线上（断开开关时用电器与相线断开，保障安全），两孔插座遵循“左零右火”。逐个分析：①三孔插座，上孔接地，左接中性线、右接相线，连接正确；②开关控制电灯，当前开关接在中性线与电灯之间，断开开关后电灯仍与相线相连，存在触电风险，连接错误；③两孔插座，左接中性线、右接相线，连接正确。因此错误的是②，改正需将开关改到相线与电灯之间。
【解析】1. 三孔插座①：正确接法为上孔接地线，左孔接中性线，右孔接相线，图中①的连接符合要求，连接无误。2. 开关与电灯②：家庭电路中，开关必须接在相线上，这样断开开关时，用电器与相线断开，防止触电。图中开关接在中性线与电灯之间，连接错误，改正方法是把开关改接到相线与电灯之间。3. 两孔插座③：正确接法为左孔接中性线，右孔接相线，图中③的连接符合要求，连接无误。综上，连接错误的是②，改正方法为将开关改接到相线与电灯之间。
【答案】②；把开关改接到相线与电灯之间
【知识点】家庭电路连接；安全用电
【点评】本题考查家庭电路的基本连接规则，属于安全用电的基础应用，需牢记开关、插座的正确接法，是家庭电路安全的重要知识点。
【难度系数】0.7

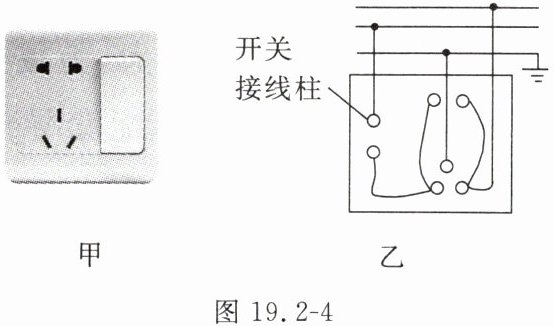

6.某同学家买了一个图19.2-4甲所示的带开关的插座，将电饭锅的插头插入插座，只要拨动开关就可以断开电源。该同学仔细观察插座后，很快就在纸上画出了插座背面接线示意图（图19.2-4乙），则图中最上面的一根线应该是线，两孔插座与三孔插座是联的。

中性；并

【分析】
要解决本题，需掌握家庭电路的接线规则：①开关应接在火线上，确保断开开关时插座不带电；②三孔插座接线遵循“左零右火上接地”，两孔插座遵循“左零右火”；③家庭电路中各用电器（插座）为并联关系，工作时互不影响。观察图乙，最右侧线有接地符号，为地线；结合开关接线位置和插座接线规则，可判断最上方导线类型，再根据用电器工作特点判断连接方式。
【解析】
1. 判断导线类型：家庭电路有火线、零线（中性线）、地线三根导线，图中最右侧线带接地符号，是地线。带开关的插座，开关需与火线相连，而图中开关接线柱连接的是最上方的线，结合插座接线规则，可知最上方的线为零线（中性线）。
2. 判断连接方式：两孔插座和三孔插座工作时互不影响，符合并联电路“各支路独立工作”的特点，因此二者是并联的。
【答案】
中性；并
【知识点】
家庭电路连接；串并联电路判断
【点评】
本题考查家庭电路的基础接线规则和用电器连接方式，属于常规基础题，需牢记火线、零线、地线的接法及并联电路的特性。
【难度系数】
0.6
