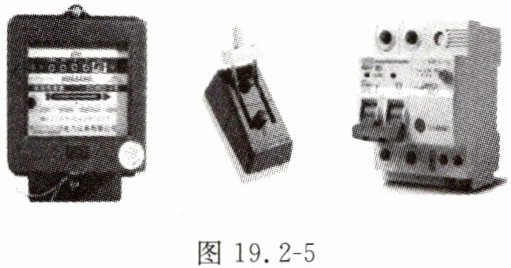

7.阐述家庭电路中下列设备(图19.2-5)的用处。
图19.2-5
(1)电能表：
(2)闸刀开关：
(3)带漏电保护功能的空气开关：
图19.2-5
(1)电能表：
测量消耗电能的多少
。(2)闸刀开关：
控制电路的通断
。(3)带漏电保护功能的空气开关：
发生漏电或电流过大时自动切断电路
。答案
(1)测量消耗电能的多少
(2)控制电路的通断
(3)发生漏电或电流过大时自动切断电路
(2)控制电路的通断
(3)发生漏电或电流过大时自动切断电路
解析
【分析】
要解答本题，需回忆家庭电路中各设备的功能：电能表用于计量家庭电路消耗的电能；闸刀开关用于控制整个家庭电路的通断，方便检修电路；带漏电保护的空气开关，在电路电流过大或发生漏电时自动切断电路，起到保护作用。
【解析】
(1)电能表的作用是测量用户在一段时间内消耗电能的多少；
(2)闸刀开关的作用是控制家庭电路的通断，便于电路检修；
(3)带漏电保护功能的空气开关的作用是当电路发生漏电或电流过大时，自动切断电路，起到保护作用。
【答案】
(1)测量消耗电能的多少
(2)控制电路的通断
(3)发生漏电或电流过大时自动切断电路
【知识点】
家庭电路元件作用、电能表、空气开关
【点评】
本题考查家庭电路中常见设备的作用，属于初中物理家庭电路部分的基础知识点，需要学生识记相关内容，难度较低。
【难度系数】
0.8
要解答本题，需回忆家庭电路中各设备的功能：电能表用于计量家庭电路消耗的电能；闸刀开关用于控制整个家庭电路的通断，方便检修电路；带漏电保护的空气开关，在电路电流过大或发生漏电时自动切断电路，起到保护作用。
【解析】
(1)电能表的作用是测量用户在一段时间内消耗电能的多少；
(2)闸刀开关的作用是控制家庭电路的通断，便于电路检修；
(3)带漏电保护功能的空气开关的作用是当电路发生漏电或电流过大时，自动切断电路，起到保护作用。
【答案】
(1)测量消耗电能的多少
(2)控制电路的通断
(3)发生漏电或电流过大时自动切断电路
【知识点】
家庭电路元件作用、电能表、空气开关
【点评】
本题考查家庭电路中常见设备的作用，属于初中物理家庭电路部分的基础知识点，需要学生识记相关内容，难度较低。
【难度系数】
0.8

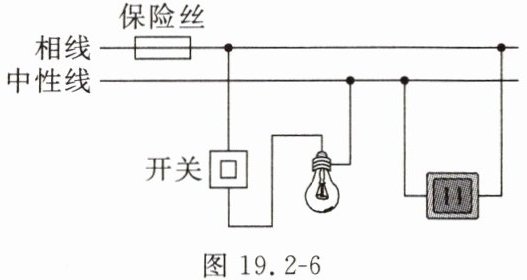

8.在图19.2-6所示的家庭电路中，闭合开关，灯泡发光，一段时间后，突然保险丝熔断。有下列四种电路故障：①开关处被短路；②开关处断路；③灯泡处被短路；④插座内左、右金属片接触。其中会导致保险丝熔断的是（
A.①③
B.②③
C.①④
D.③④
D
）A.①③
B.②③
C.①④
D.③④
答案
D
解析
【分析】
要解决本题，需明确保险丝熔断的原因是电路中电流过大，家庭电路中电流过大的常见原因是短路。接下来逐个分析四种故障的后果：①开关处短路：开关仅控制电路通断，短路开关后电路仍为通路，不会造成电源短路，电流不会过大，保险丝不会熔断；②开关处断路：电路断开，无电流，保险丝不会熔断；③灯泡处短路：灯泡短路会使相线与中性线直接连通，形成电源短路，电流急剧增大，保险丝熔断；④插座内左右金属片接触：插座左孔接中性线、右孔接相线，金属片接触后相线与中性线短路，电流过大，保险丝熔断。因此符合要求的是③④。
【解析】
家庭电路中保险丝熔断是由于电路电流过大，短路是导致电流过大的常见原因。对各故障逐一分析：
1. 开关处短路：开关的功能是控制电路通断，开关短路后，电路始终处于导通状态，不会引发电源短路，电路电流正常，保险丝不会熔断，故①错误；
2. 开关处断路：电路断开，无电流通过，保险丝不会熔断，故②错误；
3. 灯泡处短路：灯泡短路时，相线与中性线直接相连，形成电源短路，电路中电流瞬间过大，导致保险丝熔断，故③正确；
4. 插座内左、右金属片接触：插座的左接线柱接中性线，右接线柱接相线，金属片接触后相线与中性线短路，电路电流过大，保险丝熔断，故④正确。
综上，会导致保险丝熔断的是③④，对应选项D。
【答案】
D
【知识点】
家庭电路故障、保险丝作用
【点评】
本题考查家庭电路中电流过大的原因，需掌握短路故障对电路的影响，区分不同故障的后果，是家庭电路部分的基础题型。
【难度系数】
0.5
要解决本题，需明确保险丝熔断的原因是电路中电流过大，家庭电路中电流过大的常见原因是短路。接下来逐个分析四种故障的后果：①开关处短路：开关仅控制电路通断，短路开关后电路仍为通路，不会造成电源短路，电流不会过大，保险丝不会熔断；②开关处断路：电路断开，无电流，保险丝不会熔断；③灯泡处短路：灯泡短路会使相线与中性线直接连通，形成电源短路，电流急剧增大，保险丝熔断；④插座内左右金属片接触：插座左孔接中性线、右孔接相线，金属片接触后相线与中性线短路，电流过大，保险丝熔断。因此符合要求的是③④。
【解析】
家庭电路中保险丝熔断是由于电路电流过大，短路是导致电流过大的常见原因。对各故障逐一分析：
1. 开关处短路：开关的功能是控制电路通断，开关短路后，电路始终处于导通状态，不会引发电源短路，电路电流正常，保险丝不会熔断，故①错误；
2. 开关处断路：电路断开，无电流通过，保险丝不会熔断，故②错误；
3. 灯泡处短路：灯泡短路时，相线与中性线直接相连，形成电源短路，电路中电流瞬间过大，导致保险丝熔断，故③正确；
4. 插座内左、右金属片接触：插座的左接线柱接中性线，右接线柱接相线，金属片接触后相线与中性线短路，电路电流过大，保险丝熔断，故④正确。
综上，会导致保险丝熔断的是③④，对应选项D。
【答案】
D
【知识点】
家庭电路故障、保险丝作用
【点评】
本题考查家庭电路中电流过大的原因，需掌握短路故障对电路的影响，区分不同故障的后果，是家庭电路部分的基础题型。
【难度系数】
0.5

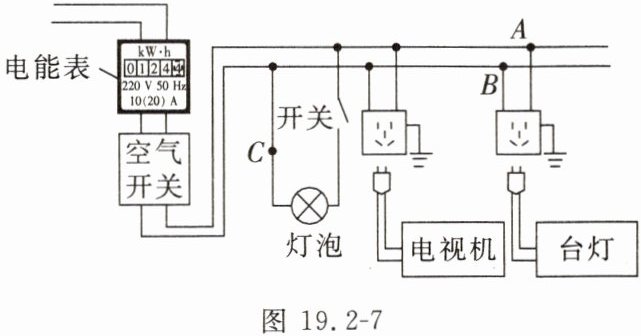

9.图19.2-7所示为我国家庭电路的一部分。下列说法不正确的是(
图19.2-7
A.正常情况下A、B两点间的电压为220 V
B.空气开关自动断开，一定是电路中出现了短路
C.电能表是用来计量用电器在一段时间内消耗电能的仪表
D.灯泡正常发光时，正确使用测电笔去接触C点，测电笔氖管不发光
B
)图19.2-7
A.正常情况下A、B两点间的电压为220 V
B.空气开关自动断开，一定是电路中出现了短路
C.电能表是用来计量用电器在一段时间内消耗电能的仪表
D.灯泡正常发光时，正确使用测电笔去接触C点，测电笔氖管不发光
答案
B
解析
【分析】
要判断各选项正误，需结合家庭电路的核心知识点：①火线与零线间电压为220V；②空气开关断开的原因是电路电流过大，电流过大的情况有短路或用电器总功率过大；③电能表用于计量用电器消耗的电能；④测电笔接触火线氖管发光，接触零线氖管不发光。逐一分析选项即可得出结论。
【解析】
A选项：家庭电路中，A、B分别为火线和零线，正常情况下两者间电压为220V，该选项说法正确；
B选项：空气开关自动断开是因为电路电流过大，电流过大的原因可能是短路，也可能是用电器总功率过大，并非“一定是短路”，该选项说法错误；
C选项：电能表的作用是计量用电器在一段时间内消耗的电能，该选项说法正确；
D选项：由图可知开关接在火线上，C点在零线侧，测电笔接触零线时氖管不发光，该选项说法正确。
综上，不正确的选项为B。
【答案】
B
【知识点】
家庭电路电压、空气开关的作用、测电笔的使用
【点评】
本题考查家庭电路的基础常识，需掌握各元件功能及电路故障原因，易错点是忽略空气开关断开的两种可能原因，整体难度不大，属于基础题型。
【难度系数】
0.6
要判断各选项正误，需结合家庭电路的核心知识点：①火线与零线间电压为220V；②空气开关断开的原因是电路电流过大，电流过大的情况有短路或用电器总功率过大；③电能表用于计量用电器消耗的电能；④测电笔接触火线氖管发光，接触零线氖管不发光。逐一分析选项即可得出结论。
【解析】
A选项：家庭电路中，A、B分别为火线和零线，正常情况下两者间电压为220V，该选项说法正确；
B选项：空气开关自动断开是因为电路电流过大，电流过大的原因可能是短路，也可能是用电器总功率过大，并非“一定是短路”，该选项说法错误；
C选项：电能表的作用是计量用电器在一段时间内消耗的电能，该选项说法正确；
D选项：由图可知开关接在火线上，C点在零线侧，测电笔接触零线时氖管不发光，该选项说法正确。
综上，不正确的选项为B。
【答案】
B
【知识点】
家庭电路电压、空气开关的作用、测电笔的使用
【点评】
本题考查家庭电路的基础常识，需掌握各元件功能及电路故障原因，易错点是忽略空气开关断开的两种可能原因，整体难度不大，属于基础题型。
【难度系数】
0.6

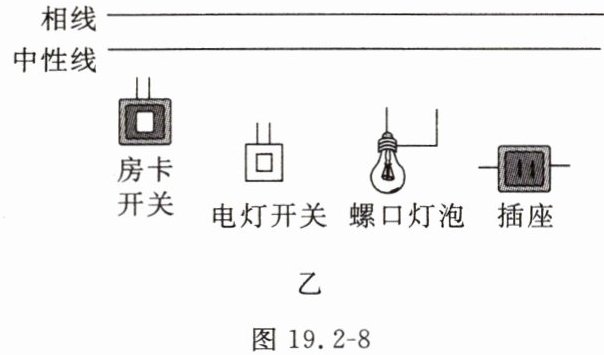

10. 提升题 图19.2-8甲所示为某宾馆的房卡，它相当于一个总开关，只有将房卡插入卡槽，房间内的灯具和插座才能通电工作；将房卡抽出卡槽后，整个房间全部断电。为使灯和插座正常工作，请将图19.2-8乙中的电路补充完整。
甲
乙
图19.2-8
相线
中性线
房卡开关
电灯开关
螺口灯泡
插座
甲
乙
图19.2-8
相线
中性线
房卡开关
电灯开关
螺口灯泡
插座
答案
连接方式：相线先接入房卡开关，从房卡开关出来后分为两条支路，一条支路接入电灯开关，再接入螺口灯泡的顶端金属点，螺口灯泡的螺旋套接中性线；另一条支路接入插座，插座的左孔接中性线，右孔接从房卡开关出来的相线，插座的接地孔接地线（若有）。（与图中红色标注的连接一致）
解析
【分析】
首先明确房卡开关的作用是总开关，需接在家庭电路的干路（相线，即火线）上，才能控制整个房间电路的通断；其次，灯和插座需独立工作，因此二者为并联关系。解题思路：先确定总开关的位置，再分别按照家庭电路安全连接规则连接灯泡和插座支路，确保开关控制火线、用电器与插座并联。
【解析】
1. 连接总开关：将相线（火线）接入房卡开关的一端，房卡开关的另一端作为干路输出，连接至后续支路，实现房卡对整个电路的总控。
2. 连接灯泡支路：从房卡开关的输出端引出线，接入电灯开关的一端，电灯开关的另一端接入螺口灯泡的顶端金属点；螺口灯泡的螺旋套接中性线（零线），保证开关控制火线，断开开关时灯泡不带电，符合安全要求。
3. 连接插座支路：从房卡开关的输出端引出线，接入插座的右孔；插座的左孔接入中性线（零线），使插座与灯泡并联，且受房卡总开关控制，满足题目要求。
【答案】
连接方式：相线先接入房卡开关，从房卡开关出来后分为两条支路，一条支路接入电灯开关，再接入螺口灯泡的顶端金属点，螺口灯泡的螺旋套接中性线；另一条支路接入插座，插座的左孔接中性线，右孔接从房卡开关出来的相线，插座的接地孔接地线（若有）。
【知识点】
家庭电路的连接；开关与用电器的连接；插座的连接
【点评】
本题结合宾馆房卡的实际应用场景，考察家庭电路的安全连接规则，将物理知识与生活实际结合，需要掌握总开关、灯泡、插座的正确接法，体现了物理的实用性。
【难度系数】
0.5
首先明确房卡开关的作用是总开关，需接在家庭电路的干路（相线，即火线）上，才能控制整个房间电路的通断；其次，灯和插座需独立工作，因此二者为并联关系。解题思路：先确定总开关的位置，再分别按照家庭电路安全连接规则连接灯泡和插座支路，确保开关控制火线、用电器与插座并联。
【解析】
1. 连接总开关：将相线（火线）接入房卡开关的一端，房卡开关的另一端作为干路输出，连接至后续支路，实现房卡对整个电路的总控。
2. 连接灯泡支路：从房卡开关的输出端引出线，接入电灯开关的一端，电灯开关的另一端接入螺口灯泡的顶端金属点；螺口灯泡的螺旋套接中性线（零线），保证开关控制火线，断开开关时灯泡不带电，符合安全要求。
3. 连接插座支路：从房卡开关的输出端引出线，接入插座的右孔；插座的左孔接入中性线（零线），使插座与灯泡并联，且受房卡总开关控制，满足题目要求。
【答案】
连接方式：相线先接入房卡开关，从房卡开关出来后分为两条支路，一条支路接入电灯开关，再接入螺口灯泡的顶端金属点，螺口灯泡的螺旋套接中性线；另一条支路接入插座，插座的左孔接中性线，右孔接从房卡开关出来的相线，插座的接地孔接地线（若有）。
【知识点】
家庭电路的连接；开关与用电器的连接；插座的连接
【点评】
本题结合宾馆房卡的实际应用场景，考察家庭电路的安全连接规则，将物理知识与生活实际结合，需要掌握总开关、灯泡、插座的正确接法，体现了物理的实用性。
【难度系数】
0.5
