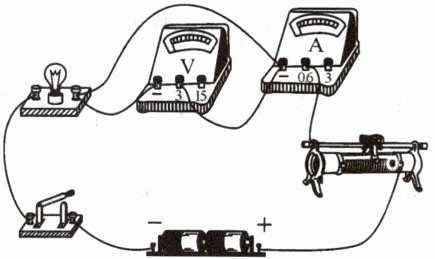

5. (2025·武汉校级模拟)某同学利用如图所示的电路测量小灯泡的电功率，实验中电源电压保持不变，小灯泡的额定电压是2.5V。
(1)该同学接错了一根导线，请你在这根导线上打“×”，并补画出正确的那根导线。
(2)正确连接电路后，闭合开关时发现灯泡不亮，则接下来的首要操作是(填字母)。
A. 断开开关，更换小灯泡
B. 观察电流表和电压表示数是否都不为零
C. 移动滑动变阻器，观察小灯泡是否发光
(3)按正确的步骤进行实验，测得的数据如下表所示，小灯泡的额定电功率为W。电压表的示数为3V时，小灯泡的电功率可能为(选填“0.84W”“0.92W”或“1.01W”)。
(4)以下能合理反映小灯泡灯丝电阻变化曲线的图像是(填字母)。




(1) 原电路中，电压表未正确并联在小灯泡两端，错误导线为电流表负接线柱与电压表“3”接线柱之间的导线，在该导线上打“×”；补画导线将电压表“3”接线柱与小灯泡的右接线柱相连，使电压表并联在小灯泡两端。
(2) B
(3) 0.7；0.92 W
(4) B

(1) 如图所示。原电路中，电压表未正确并联在小灯泡两端，错误导线为电流表负接线柱与电压表“3”接线柱之间的导线，在该导线上打“×”；补画导线将电压表“3”接线柱与小灯泡的右接线柱相连，使电压表并联在小灯泡两端。
(2) 正确连接电路后，可能电路故障，电流表和电压表示数为零，故选B。
(3) 小灯泡额定电压为2.5V，对应电流为0.28A，额定电功率$ P_{额}=U_{额}I_{额}=2.5V×0.28A=0.7W $；当电压为3V时，灯丝温度升高，电阻大于额定电压时的电阻，因此电流$ I＜\frac{3V}{\frac{2.5V}{0.28A}}≈0.336A $，功率$ P＜3V×0.336A≈1.008W $，同时电压高于额定电压，电流大于0.28A，功率$ P＞3V×0.28A=0.84W $，故0.92W符合要求。
(4) 小灯泡灯丝电阻随温度升高而增大，在U-I图像中，图线斜率表示电阻，斜率应逐渐增大，因此图像B符合。
