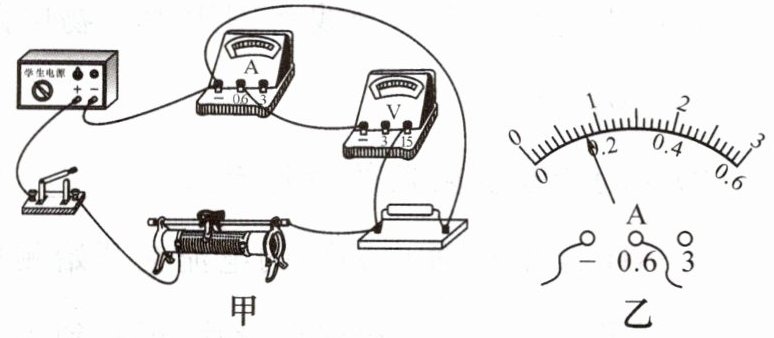

3. (2025·武汉中考)某同学利用如图甲所示的电路测量定值电阻的电阻，实验中电源电压保持不变，滑动变阻器的规格为“30Ω 1.0A”。

(1)该同学接错了一根导线，请你在这根导线上打“×”，并补画出正确的那根导线。
(2)正确改接电路后，将滑动变阻器的滑片移到电阻最大处，闭合开关，电流表示数如图乙所示，此时电路中的电流为A，电压表示数为零，接着将滑动变阻器的滑片移到电阻最小处，发现电流表示数增加了0.24A，电压表示数始终为零，原因可能是(填序号)。
①定值电阻被短接
②电压表测量范围选大了
③电压表和定值电阻左端接线柱相连的导线断路
(3)解决问题后，接着进行实验，该同学最终测出定值电阻的电阻约为Ω，选用的电源电压约为V。

(1) 如图（在错误导线上打“×”，补画正确导线）；
(2) $\boldsymbol{0.16}$；$\boldsymbol{③}$；
(3) $\boldsymbol{20}$；$\boldsymbol{8}$

(1) 错误导线为连接电压表“-”接线柱与电流表“-”接线柱的导线，在该导线上打“×”，补画导线使电压表并联在定值电阻两端（即连接电压表“-”接线柱与定值电阻左接线柱）。
(2) 电流表选用0~0.6A量程，分度值为0.02A，示数为0.16A；电压表示数始终为零，电路为通路且电流随滑动变阻器阻值变化，说明电压表支路断路，故原因是③。
(3) 设定值电阻为$ R $，电源电压为$ U $。
滑片在最大阻值处时：$ U = I_1(R + R_{滑}) = 0.16A × (R + 30Ω) $
滑片在最小阻值处时：$ U = I_2R = (0.16A + 0.24A)R = 0.4A × R $
联立解得：$ R = 20Ω $，$ U = 0.4A × 20Ω = 8V $

4. (2024·湖北中考)某小组想测量标有“2.5V 0.3A”的小灯泡在不同工作状态下的电阻，设计了如图甲所示的实验电路，电源电压不变。

(1)请用笔画线表示导线将图甲中实物电路连接完整。
(2)移动滑动变阻器的滑片至最端后闭合开关，使电路中的电流在开始测量时最小。向另一端移动滑片，观察到小灯泡在电压达到0.42V时开始发光，此时电流表示数如图乙，读数为A。
(3)根据实验数据绘制U-I图像，如图丙所示，小灯泡未发光时电阻可能为(填字母)。
A. 0Ω
B. 3.1Ω
C. 3.5Ω
D. 8.3Ω
(4)随着电流增大，滑动变阻器两端的电压，小灯泡的电阻，整个电路中的电阻。(均选填“增大”“减小”或“不变”)

(1) （连线：电压表“3”接线柱接小灯泡左接线柱，“-”接线柱接小灯泡右接线柱）
(2) 左（或阻值最大的一端）；0.12
(3) B
(4) 减小；增大；减小

(1) 电压表应并联在小灯泡两端，因小灯泡额定电压为2.5V，选择0~3V量程，将电压表的“3”接线柱与小灯泡左接线柱（或电流表右接线柱）连接，“-”接线柱与小灯泡右接线柱连接，完成电路连接。
(2) 为使初始测量时电路电流最小，滑动变阻器需调至最大阻值处，故将滑片移至最左端（或阻值最大的一端）；电流表选用0~0.6A量程，分度值为0.02A，由图乙可知电流表示数为0.12A。
(3) 小灯泡刚发光时，根据欧姆定律$ R=\frac{U}{I}=\frac{0.42V}{0.12A}=3.5Ω $，小灯泡未发光时灯丝温度更低，电阻随温度降低而减小，故电阻小于3.5Ω，选B。
(4) 电源电压不变，根据串联电路电压规律$ U_{滑}=U_{总}-U_{灯} $，电流增大时小灯泡两端电压增大，因此滑动变阻器两端电压减小；由图丙的U-I图像可知，$ \frac{U}{I} $的比值随电流增大而增大，即小灯泡的电阻增大；根据$ R_{总}=\frac{U_{总}}{I} $，电源电压不变、电流增大，故整个电路的总电阻减小。
