6.（易错题）在如图所示的电路中，电源电压不变，闭合开关，电路正常工作。但过了一段时间，小灯泡发生断路，这时（
A.电压表示数变大，电流表示数变小
B.电压表示数变大，电流表示数变大
C.电压表示数变小，电流表示数变大
D.电压表示数变小，电流表示数变小
A
）A.电压表示数变大，电流表示数变小
B.电压表示数变大，电流表示数变大
C.电压表示数变小，电流表示数变大
D.电压表示数变小，电流表示数变小
答案
6. A
[易错分析]当串联电路发生断路时,各用电器在电路中相当于导线,因此电压表通过电阻和闭合的开关与电源的两极相连,故电压表有示数,并且为电源电压。
[易错分析]当串联电路发生断路时,各用电器在电路中相当于导线,因此电压表通过电阻和闭合的开关与电源的两极相连,故电压表有示数,并且为电源电压。
解析
【分析】首先明确电路结构：正常情况下，定值电阻R与灯泡L串联，电流表测串联电路的电流，电压表测灯泡L两端的电压。当小灯泡断路后，先分析电流表示数变化：断路后电路通路被切断，电流表所在支路无电流，电流表示数从有变为0，变小；再分析电压表示数变化：断路后电压表的两端通过电流表、R、开关S分别连接到电源正、负极，此时电压表相当于直接并联在电源两端，测电源电压，而原来电压表测的是L的电压（小于电源电压），因此电压表示数变大。
【解析】1. 原电路状态：R与L串联，电流表测电路电流$I=\frac{U}{R+R_L}$，电压表测L两端电压$U_L=IR_L ＜ U$（U为电源电压）。2. 小灯泡断路后：电路断开，电流表所在支路无电流，电流表示数变为0，比原来的I小，即电流表示数变小；此时电压表左端通过电流表、R接电源正极，右端通过开关S接电源负极，电压表测电源电压U，因此电压表示数从$U_L$变为U，变大。综上，电压表示数变大，电流表示数变小，对应选项A。
【答案】A
【知识点】串联电路特点、电流表与电压表使用、断路电路分析
【点评】本题是易错题，易错点为断路时电压表的示数判断：学生易误以为断路后电压表无示数，实际断路后电压表会通过其他元件连接到电源两端，相当于测电源电压，需理清电路结构变化，避免出错。
【难度系数】0.4
【解析】1. 原电路状态：R与L串联，电流表测电路电流$I=\frac{U}{R+R_L}$，电压表测L两端电压$U_L=IR_L ＜ U$（U为电源电压）。2. 小灯泡断路后：电路断开，电流表所在支路无电流，电流表示数变为0，比原来的I小，即电流表示数变小；此时电压表左端通过电流表、R接电源正极，右端通过开关S接电源负极，电压表测电源电压U，因此电压表示数从$U_L$变为U，变大。综上，电压表示数变大，电流表示数变小，对应选项A。
【答案】A
【知识点】串联电路特点、电流表与电压表使用、断路电路分析
【点评】本题是易错题，易错点为断路时电压表的示数判断：学生易误以为断路后电压表无示数，实际断路后电压表会通过其他元件连接到电源两端，相当于测电源电压，需理清电路结构变化，避免出错。
【难度系数】0.4
7. 在如图所示的电路中，电源电压保持不变。闭合开关S，电路正常工作。过了一会儿，灯L熄灭，两个电表中只有一个电表的示数变大，关于电路中的故障，下列判断中正确的是（
A.可能是灯L断路，电流表的示数变小
B.可能是电阻R短路，电压表的示数变大
C.可能是灯L短路，电压表的示数变大
D.可能是电阻R断路，电流表的示数变小
D
）A.可能是灯L断路，电流表的示数变小
B.可能是电阻R短路，电压表的示数变大
C.可能是灯L短路，电压表的示数变大
D.可能是电阻R断路，电流表的示数变小
答案
7. D
解析
【分析】首先明确电路结构：电阻R与灯泡L串联，电流表测电路中的电流，电压表测定值电阻R两端的电压。灯L熄灭说明电路出现断路或短路故障，需结合各故障对应的电路变化，逐一分析选项中电表示数的变化，匹配“只有一个电表示数变大”的条件。
【解析】
逐一分析各选项：
1. 选项A：若灯L断路，整个电路断开，电流表示数变为0（变小）；电压表无法连通电源负极，示数也变为0（变小），两个电表示数均变小，不符合“只有一个电表示数变大”，错误。
2. 选项B：若电阻R短路，电压表被短路，示数变为0（变小）；电路总电阻减小，电流变大，电流表示数变大，两个电表示数一个变大一个变小，不符合要求，错误。
3. 选项C：若灯L短路，电路总电阻减小，电流变大，电流表示数变大；电压表此时测电源电压，示数比原来（R两端电压）变大，两个电表示数均变大，不符合条件，错误。
4. 选项D：若电阻R断路，电路断开，电流表示数变为0（变小）；电压表通过灯泡L、电流表、开关连通电源两端，测电源电压，示数比原来（R两端电压）变大，仅电压表的示数变大，符合题目要求，正确。
【答案】D
【知识点】串联电路故障分析、电流表与电压表的使用
【点评】本题考查串联电路的故障判断，需明确电表的测量对象，结合断路、短路对电路的影响分析电表示数变化，是初中电路故障分析的典型题型，需掌握基本分析方法。
【难度系数】0.5
【解析】
逐一分析各选项：
1. 选项A：若灯L断路，整个电路断开，电流表示数变为0（变小）；电压表无法连通电源负极，示数也变为0（变小），两个电表示数均变小，不符合“只有一个电表示数变大”，错误。
2. 选项B：若电阻R短路，电压表被短路，示数变为0（变小）；电路总电阻减小，电流变大，电流表示数变大，两个电表示数一个变大一个变小，不符合要求，错误。
3. 选项C：若灯L短路，电路总电阻减小，电流变大，电流表示数变大；电压表此时测电源电压，示数比原来（R两端电压）变大，两个电表示数均变大，不符合条件，错误。
4. 选项D：若电阻R断路，电路断开，电流表示数变为0（变小）；电压表通过灯泡L、电流表、开关连通电源两端，测电源电压，示数比原来（R两端电压）变大，仅电压表的示数变大，符合题目要求，正确。
【答案】D
【知识点】串联电路故障分析、电流表与电压表的使用
【点评】本题考查串联电路的故障判断，需明确电表的测量对象，结合断路、短路对电路的影响分析电表示数变化，是初中电路故障分析的典型题型，需掌握基本分析方法。
【难度系数】0.5

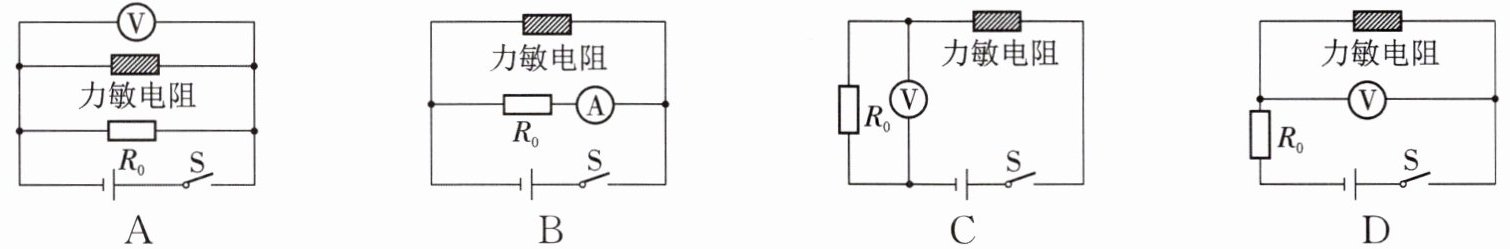

8. 已知力敏电阻的阻值随所受压力的增大而减小，下列电路中，闭合开关，随着压力增大，电表示数同时也增大的电路是（
C
）答案
8. C
解析
【分析】
要解决此题，需先明确各电路的连接方式，结合力敏电阻“压力增大时阻值减小”的特性，利用欧姆定律分析电表示数变化：
1. 分析选项A：力敏电阻与R₀并联，电压表测电源电压，电源电压恒定，故电压表示数不变，不符合要求；
2. 分析选项B：力敏电阻与R₀并联，电流表测R₀支路电流，并联电路各支路电压等于电源电压，R₀为定值电阻，由I=U/R₀知，电流不变，电流表示数不变，不符合；
3. 分析选项C：力敏电阻与R₀串联，电压表测R₀两端电压。压力增大时，力敏电阻阻值减小，总电阻减小，电源电压不变，总电流增大；R₀为定值电阻，由U₀=IR₀知，R₀两端电压增大，电压表示数增大，符合要求；
4. 分析选项D：力敏电阻与R₀串联，电压表测力敏电阻两端电压。总电压U=U₀+U敏，U₀增大，故U敏=U-U₀减小，电压表示数减小，不符合。
【解析】
逐一分析各选项：
选项A：力敏电阻与R₀并联，电压表并联在电源两端，电源电压不变，因此压力增大时，电压表示数不变，排除A；
选项B：力敏电阻与R₀并联，电流表测R₀支路电流，并联电路各支路电压等于电源电压，R₀为定值电阻，根据欧姆定律I=U/R，该支路电流不变，电流表示数不变，排除B；
选项C：力敏电阻与R₀串联，电压表测R₀两端电压。压力增大时，力敏电阻阻值减小，电路总电阻R总=R₀+R敏减小，电源电压U不变，由欧姆定律I=U/R总得电路电流I增大；R₀为定值电阻，根据U₀=IR₀，电流I增大则R₀两端电压U₀增大，即电压表示数增大，符合要求；
选项D：力敏电阻与R₀串联，电压表测力敏电阻两端电压。串联电路总电压等于各部分电压之和，即U=U₀+U敏，U₀增大，故U敏=U-U₀减小，电压表示数减小，排除D。
【答案】
C
【知识点】
欧姆定律、电路动态分析、力敏电阻特性
【点评】
本题结合力敏电阻的特性，考查电路动态分析，需先明确电路连接方式，再结合欧姆定律判断电表示数变化，是常见的电路分析题。
【难度系数】
0.5
要解决此题，需先明确各电路的连接方式，结合力敏电阻“压力增大时阻值减小”的特性，利用欧姆定律分析电表示数变化：
1. 分析选项A：力敏电阻与R₀并联，电压表测电源电压，电源电压恒定，故电压表示数不变，不符合要求；
2. 分析选项B：力敏电阻与R₀并联，电流表测R₀支路电流，并联电路各支路电压等于电源电压，R₀为定值电阻，由I=U/R₀知，电流不变，电流表示数不变，不符合；
3. 分析选项C：力敏电阻与R₀串联，电压表测R₀两端电压。压力增大时，力敏电阻阻值减小，总电阻减小，电源电压不变，总电流增大；R₀为定值电阻，由U₀=IR₀知，R₀两端电压增大，电压表示数增大，符合要求；
4. 分析选项D：力敏电阻与R₀串联，电压表测力敏电阻两端电压。总电压U=U₀+U敏，U₀增大，故U敏=U-U₀减小，电压表示数减小，不符合。
【解析】
逐一分析各选项：
选项A：力敏电阻与R₀并联，电压表并联在电源两端，电源电压不变，因此压力增大时，电压表示数不变，排除A；
选项B：力敏电阻与R₀并联，电流表测R₀支路电流，并联电路各支路电压等于电源电压，R₀为定值电阻，根据欧姆定律I=U/R，该支路电流不变，电流表示数不变，排除B；
选项C：力敏电阻与R₀串联，电压表测R₀两端电压。压力增大时，力敏电阻阻值减小，电路总电阻R总=R₀+R敏减小，电源电压U不变，由欧姆定律I=U/R总得电路电流I增大；R₀为定值电阻，根据U₀=IR₀，电流I增大则R₀两端电压U₀增大，即电压表示数增大，符合要求；
选项D：力敏电阻与R₀串联，电压表测力敏电阻两端电压。串联电路总电压等于各部分电压之和，即U=U₀+U敏，U₀增大，故U敏=U-U₀减小，电压表示数减小，排除D。
【答案】
C
【知识点】
欧姆定律、电路动态分析、力敏电阻特性
【点评】
本题结合力敏电阻的特性，考查电路动态分析，需先明确电路连接方式，再结合欧姆定律判断电表示数变化，是常见的电路分析题。
【难度系数】
0.5

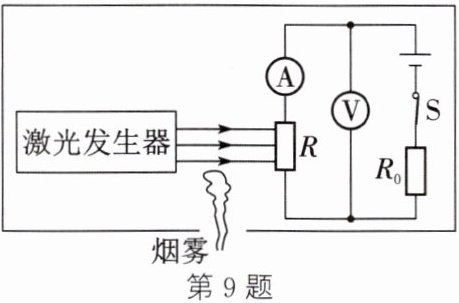

9. (2023·聊城)如图所示为列车上烟雾报警器的简化原理图。其内装有一个激光发生器及带有一光敏电阻R的电路，其中电源电压恒定，$R_0$为定值电阻。有烟雾产生时，激光被烟雾遮挡而使光敏电阻的阻值发生变化，从而改变电路中的电流。当电路中的电流增大至某一数值时报警器开始报警。下列说法中正确的是 (
A.光敏电阻R的阻值随光照强度的减弱而增大
B.烟雾越浓，电流表示数越小
C.烟雾越浓，电压表示数越小
D.若要提高警报灵敏度，则可以适当增大$R_0$的阻值
C
)A.光敏电阻R的阻值随光照强度的减弱而增大
B.烟雾越浓，电流表示数越小
C.烟雾越浓，电压表示数越小
D.若要提高警报灵敏度，则可以适当增大$R_0$的阻值
答案
9. C
解析
【分析】本题是串联电路的动态分析题，首先明确电路结构：光敏电阻R与定值电阻R₀串联，电流表测电路中的电流，电压表测R两端的电压。题目中“当电路中的电流增大至某一数值时报警器开始报警”，说明烟雾产生（光照减弱）时电流会变大，需结合欧姆定律和串联电路的规律分析各选项：先根据电流变化判断R的阻值变化，再分析电表示数变化，最后判断警报灵敏度的调整。
【解析】电路中R与R₀串联，电源电压U恒定，根据欧姆定律，电路电流$I=\frac{U}{R+R_0}$，电压表的示数$U_V=IR$（或串联分压$U_V=\frac{UR}{R+R_0}$）。
选项A：有烟雾时，光照减弱，电流增大（报警时电流变大），由$I=\frac{U}{R+R_0}$可知，电流变大则总电阻变小，即R的阻值变小，说明光敏电阻R的阻值随光照强度减弱而减小，A错误。
选项B：烟雾越浓，光照越弱，R越小，总电阻越小，电流$I=\frac{U}{R+R_0}$越大，电流表示数越大，B错误。
选项C：烟雾越浓，R越小，根据串联分压规律，R两端电压$U_V=\frac{UR}{R+R_0}$，R减小则$U_V$减小，即电压表示数越小，C正确。
选项D：警报灵敏度提高，是指电流达到报警值时，烟雾更淡（R更大）就报警。若增大R₀，要达到相同的报警电流I，需$R=\frac{U}{I}-R_0$，R₀变大则R需要更小（即烟雾更浓时R才会更小），灵敏度降低，应减小R₀，D错误。
【答案】C
【知识点】串联电路规律、欧姆定律应用
【点评】本题结合实际烟雾报警器场景，考查串联电路的电流、电压规律及欧姆定律的应用，需明确光敏电阻阻值与光照强度的关系，再逐步分析各选项，是中等难度的电路动态分析题。
【难度系数】0.5
【解析】电路中R与R₀串联，电源电压U恒定，根据欧姆定律，电路电流$I=\frac{U}{R+R_0}$，电压表的示数$U_V=IR$（或串联分压$U_V=\frac{UR}{R+R_0}$）。
选项A：有烟雾时，光照减弱，电流增大（报警时电流变大），由$I=\frac{U}{R+R_0}$可知，电流变大则总电阻变小，即R的阻值变小，说明光敏电阻R的阻值随光照强度减弱而减小，A错误。
选项B：烟雾越浓，光照越弱，R越小，总电阻越小，电流$I=\frac{U}{R+R_0}$越大，电流表示数越大，B错误。
选项C：烟雾越浓，R越小，根据串联分压规律，R两端电压$U_V=\frac{UR}{R+R_0}$，R减小则$U_V$减小，即电压表示数越小，C正确。
选项D：警报灵敏度提高，是指电流达到报警值时，烟雾更淡（R更大）就报警。若增大R₀，要达到相同的报警电流I，需$R=\frac{U}{I}-R_0$，R₀变大则R需要更小（即烟雾更浓时R才会更小），灵敏度降低，应减小R₀，D错误。
【答案】C
【知识点】串联电路规律、欧姆定律应用
【点评】本题结合实际烟雾报警器场景，考查串联电路的电流、电压规律及欧姆定律的应用，需明确光敏电阻阻值与光照强度的关系，再逐步分析各选项，是中等难度的电路动态分析题。
【难度系数】0.5
