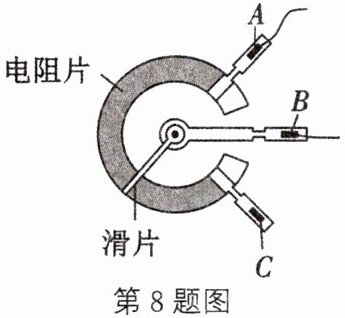

8 [2025 泗洪期末]电位器实质是一种变阻器，如图是电位器的结构和连入电路的示意图，A、B、C是接线柱。当滑片顺时针向A旋转时，连入电路的电阻 （
A.变大
B.变小
C.不变
D.先变大后变小
B
）A.变大
B.变小
C.不变
D.先变大后变小
答案
8.B
解析
【分析】
要解决本题，需明确电位器的本质是变阻器，其工作原理是通过改变接入电路的电阻片长度来改变电阻。观察题图可知，接线柱B与滑片相连，接线柱A与电阻片的一端相连，电流路径为：从B流入，经滑片到电阻片的A端流出，接入电路的是A到滑片之间的电阻片。当滑片顺时针向A旋转时，需判断A到滑片之间电阻片的长度变化，进而确定电阻的变化。
【解析】
电位器属于变阻器，电阻大小与电阻片长度有关：材料、横截面积相同时，电阻片长度越短，电阻越小。本题中，接入电路的是A到滑片之间的电阻片部分，当滑片顺时针向A旋转时，A到滑片的电阻片长度减小，因此连入电路的电阻变小。
【答案】
B
【知识点】
变阻器原理、电位器
【点评】
本题考查电位器的工作原理，核心是判断接入电路的电阻片长度变化，属于基础题型，需掌握变阻器的电阻变化规律。
【难度系数】
0.7
要解决本题，需明确电位器的本质是变阻器，其工作原理是通过改变接入电路的电阻片长度来改变电阻。观察题图可知，接线柱B与滑片相连，接线柱A与电阻片的一端相连，电流路径为：从B流入，经滑片到电阻片的A端流出，接入电路的是A到滑片之间的电阻片。当滑片顺时针向A旋转时，需判断A到滑片之间电阻片的长度变化，进而确定电阻的变化。
【解析】
电位器属于变阻器，电阻大小与电阻片长度有关：材料、横截面积相同时，电阻片长度越短，电阻越小。本题中，接入电路的是A到滑片之间的电阻片部分，当滑片顺时针向A旋转时，A到滑片的电阻片长度减小，因此连入电路的电阻变小。
【答案】
B
【知识点】
变阻器原理、电位器
【点评】
本题考查电位器的工作原理，核心是判断接入电路的电阻片长度变化，属于基础题型，需掌握变阻器的电阻变化规律。
【难度系数】
0.7
9 在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求闭合开关S后，滑片P向右端滑动时灯逐渐变亮，则下列接法正确的是（
A.M接A，N接B
B.M接C，N接D
C.M接C，N接B
D.M接A，N接D
D
）A.M接A，N接B
B.M接C，N接D
C.M接C，N接B
D.M接A，N接D
答案
9.D
解析
【分析】
要解决该问题，需明确：灯变亮意味着电路中电流变大，根据欧姆定律，电源电压不变时，滑动变阻器接入电路的电阻需变小。滑动变阻器通过改变接入电路的电阻丝长度改变电阻，正确接法为“一上一下”接线，需分析各选项接法下滑片移动时接入电阻的变化，判断是否符合要求。
【解析】
1. 灯变亮→电路电流变大→滑动变阻器接入电阻变小（电源电压不变，由$I=\frac{U}{R}$可知，电阻越小电流越大）。
2. 滑动变阻器接入电阻的变化规律：接下接线柱时，滑片靠近下接线柱，接入电阻变小；滑片远离下接线柱，接入电阻变大。
3. 逐一分析选项：
A选项：M接A、N接B，接滑动变阻器上方两个接线柱，接入电阻为0，无法改变，灯亮度不变，错误。
B选项：M接C、N接D，接滑动变阻器下方两个接线柱，接入电阻最大且不变，灯亮度不变，错误。
C选项：M接C、N接B，下接线柱接C，滑片P向右滑动时，接入的电阻丝为PC段，长度变长，电阻变大，电流变小，灯变暗，错误。
D选项：M接A、N接D，上接线柱接A，下接线柱接D，接入的电阻丝为PD段，滑片P向右滑动时，PD段长度变短，电阻变小，电流变大，灯变亮，符合要求，正确。
【答案】
D
【知识点】
滑动变阻器的使用；电路动态分析；欧姆定律
【点评】
本题考查滑动变阻器的正确接法及电路动态分析，核心是掌握滑动变阻器“一上一下”的接线规则，以及滑片移动时接入电阻的变化对电路的影响，属于电学基础题，需熟练运用相关知识分析。
【难度系数】
0.5
要解决该问题，需明确：灯变亮意味着电路中电流变大，根据欧姆定律，电源电压不变时，滑动变阻器接入电路的电阻需变小。滑动变阻器通过改变接入电路的电阻丝长度改变电阻，正确接法为“一上一下”接线，需分析各选项接法下滑片移动时接入电阻的变化，判断是否符合要求。
【解析】
1. 灯变亮→电路电流变大→滑动变阻器接入电阻变小（电源电压不变，由$I=\frac{U}{R}$可知，电阻越小电流越大）。
2. 滑动变阻器接入电阻的变化规律：接下接线柱时，滑片靠近下接线柱，接入电阻变小；滑片远离下接线柱，接入电阻变大。
3. 逐一分析选项：
A选项：M接A、N接B，接滑动变阻器上方两个接线柱，接入电阻为0，无法改变，灯亮度不变，错误。
B选项：M接C、N接D，接滑动变阻器下方两个接线柱，接入电阻最大且不变，灯亮度不变，错误。
C选项：M接C、N接B，下接线柱接C，滑片P向右滑动时，接入的电阻丝为PC段，长度变长，电阻变大，电流变小，灯变暗，错误。
D选项：M接A、N接D，上接线柱接A，下接线柱接D，接入的电阻丝为PD段，滑片P向右滑动时，PD段长度变短，电阻变小，电流变大，灯变亮，符合要求，正确。
【答案】
D
【知识点】
滑动变阻器的使用；电路动态分析；欧姆定律
【点评】
本题考查滑动变阻器的正确接法及电路动态分析，核心是掌握滑动变阻器“一上一下”的接线规则，以及滑片移动时接入电阻的变化对电路的影响，属于电学基础题，需熟练运用相关知识分析。
【难度系数】
0.5

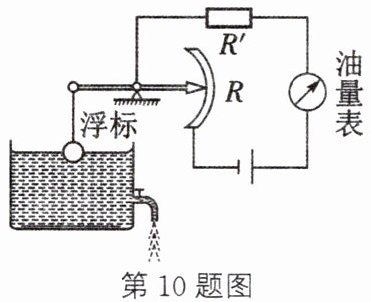

10 新趋势 教材P93练习T4改编 如图所示为一种自动测定油箱内油面高度的装置。
（1）图中R相当于电学中的
（2）油量表是用
（3）当油箱中的浮标向上运动时，R接入电路中的电阻将
（1）图中R相当于电学中的
滑动变阻器
。（2）油量表是用
电流
表改装的。（3）当油箱中的浮标向上运动时，R接入电路中的电阻将
减小
，对电流的阻碍作用将减小
，此时电路中的电流将增大
。（增大/减小）答案
10. (1) 滑动变阻器 (2) 电流 (3) 减小 减小 增大
解析
【分析】
要解决这道题，需结合装置结构和电学基本规则逐步推导：
1. 观察R的结构：它能通过滑片移动改变接入电路的电阻，符合滑动变阻器的特征，对应第一问；
2. 油量表串联在电路中，根据电表使用规则，电流表需串联接入电路，电压表需并联，因此油量表由电流表改装，对应第二问；
3. 当浮标向上运动时，杠杆带动滑片移动，R接入电路的电阻丝长度变化，进而影响电阻、电流，对应第三问。
【解析】
（1）图中R可通过滑片的移动改变接入电路的电阻，相当于电学中的滑动变阻器；
（2）油量表串联在电路中，电流表需串联在电路中，电压表需并联，因此油量表是用电流表改装的；
（3）当浮标向上运动时，杠杆带动滑片向R的下端移动，R接入电路的电阻丝长度变短，故接入电路的电阻减小；电阻对电流有阻碍作用，因此对电流的阻碍作用减小；电路总电阻减小，电源电压U不变，根据欧姆定律$I=\frac{U}{R_{总}}$，电路中的电流将增大。
【答案】
(1) 滑动变阻器 (2) 电流 (3) 减小 减小 增大
【知识点】
滑动变阻器、电流表、欧姆定律
【点评】
本题结合生活中的油量表装置，考查滑动变阻器的应用、电表的判断及欧姆定律的简单应用，注重物理知识与实际生活的联系，难度适中。
【难度系数】
0.5
要解决这道题，需结合装置结构和电学基本规则逐步推导：
1. 观察R的结构：它能通过滑片移动改变接入电路的电阻，符合滑动变阻器的特征，对应第一问；
2. 油量表串联在电路中，根据电表使用规则，电流表需串联接入电路，电压表需并联，因此油量表由电流表改装，对应第二问；
3. 当浮标向上运动时，杠杆带动滑片移动，R接入电路的电阻丝长度变化，进而影响电阻、电流，对应第三问。
【解析】
（1）图中R可通过滑片的移动改变接入电路的电阻，相当于电学中的滑动变阻器；
（2）油量表串联在电路中，电流表需串联在电路中，电压表需并联，因此油量表是用电流表改装的；
（3）当浮标向上运动时，杠杆带动滑片向R的下端移动，R接入电路的电阻丝长度变短，故接入电路的电阻减小；电阻对电流有阻碍作用，因此对电流的阻碍作用减小；电路总电阻减小，电源电压U不变，根据欧姆定律$I=\frac{U}{R_{总}}$，电路中的电流将增大。
【答案】
(1) 滑动变阻器 (2) 电流 (3) 减小 减小 增大
【知识点】
滑动变阻器、电流表、欧姆定律
【点评】
本题结合生活中的油量表装置，考查滑动变阻器的应用、电表的判断及欧姆定律的简单应用，注重物理知识与实际生活的联系，难度适中。
【难度系数】
0.5

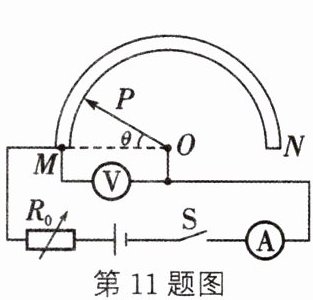

11 新素养 科学探究 [2025 沭阳段考]工人装修新房时，经常用普通量角器测量一些角度，不方便读数，小林根据所学的知识设计了一个电子量角器，电路如图所示，O为半圆弧电阻MN的圆心，金属滑片OP为半径，与半圆弧接触良好，接入电路的电阻$ R_{MP} $与指针旋转角度$ θ $成正比，$ R_0 $为电阻箱（它是可以直接读出接入电路电阻的具体数值的变阻器）。（不考虑导线电阻对电路的影响）
（1）小林设计的电子量角器是通过改变接入电路电阻线的
（2）将滑片OP旋转至M处时，半圆弧电阻接入电路的电阻为
（3）保持$ R_0 $接入电路阻值不变，然后调节$ θ $为$ 90° $时，测得MN接入电路的电阻$ R_{MP} $为10 Ω；当测得MN接入电路的电阻$ R_{MP}' $为14 Ω时，$ θ $的度数为
（4）小林在电路中串联一个灯泡，就能制作一个简易的调光台灯，若想要灯泡变亮，则要让指针OP沿
（1）小林设计的电子量角器是通过改变接入电路电阻线的
长度
来改变电阻的。（2）将滑片OP旋转至M处时，半圆弧电阻接入电路的电阻为
0
Ω。（3）保持$ R_0 $接入电路阻值不变，然后调节$ θ $为$ 90° $时，测得MN接入电路的电阻$ R_{MP} $为10 Ω；当测得MN接入电路的电阻$ R_{MP}' $为14 Ω时，$ θ $的度数为
126
°。（4）小林在电路中串联一个灯泡，就能制作一个简易的调光台灯，若想要灯泡变亮，则要让指针OP沿
逆
（顺/逆）时针旋转。答案
11. (1) 长度 (2) 0 (3) 126 (4) 逆
解析
【分析】
本题结合电子量角器的电路设计，需运用滑动变阻器的工作原理、电阻与角度的正比关系及电路动态分析来解题。首先明确滑动变阻器改变电阻的核心是改变接入电阻丝的长度；再根据题目给出的R_MP与θ的正比关系计算角度；最后结合欧姆定律分析灯泡变亮时的电路变化，判断指针旋转方向。
【解析】
（1）滑动变阻器的工作原理是通过改变接入电路中电阻丝的长度改变电阻，本题中半圆弧电阻接入电路的部分为MP段，因此电子量角器通过改变接入电路电阻线的长度改变电阻。
（2）当滑片OP旋转至M处时，MP段的长度为0，所以半圆弧电阻接入电路的电阻为0Ω。
（3）已知R_MP与θ成正比，当θ=90°时，R_MP=10Ω，可得比例关系$\frac{R_{MP}}{θ}=\frac{10Ω}{90°}$。当$R_{MP}'=14Ω$时，代入得$\frac{14Ω}{θ}=\frac{10Ω}{90°}$，解得$θ=\frac{14Ω×90°}{10Ω}=126°$。
（4）灯泡变亮说明电路电流变大，根据欧姆定律$I=\frac{U}{R_{总}}$，电源电压不变时总电阻需变小。总电阻$R_{总}=R_0+R_{MP}$，$R_0$不变，故$R_{MP}$需变小。因$R_{MP}$与θ成正比，θ越小则$R_{MP}$越小，指针OP沿逆时针旋转时θ减小，$R_{MP}$减小，总电阻减小，电流变大，灯泡变亮。
【答案】
(1) 长度 (2) 0 (3) 126 (4) 逆
【知识点】
电阻与长度的关系、欧姆定律应用、滑动变阻器原理
【点评】
本题将物理知识与实际应用结合，考查学生对滑动变阻器原理、电阻与角度关系及电路动态分析的掌握，需准确理解各物理量的关联。
【难度系数】
0.6
