1. 在并联电路中，干路电流等于________，表达式为________．
答案
各支路电流之和
; $I_{总}=I_{1}+I_{2}+\cdots +I_{n}$
; $I_{总}=I_{1}+I_{2}+\cdots +I_{n}$
2. 并联电路两端的总电压等于________，表达式为________．
答案
各支路两端的电压
; $U_{总}=U_{1}=U_{2}=\cdots =U_{n}$
; $U_{总}=U_{1}=U_{2}=\cdots =U_{n}$
3. 并联电路中分电流之比等于__________________________，用公式表示为__________________________．
答案
电阻的反比
; $\frac{I_{1}}{I_{2}}=\frac{R_{2}}{R_{1}}$
; $\frac{I_{1}}{I_{2}}=\frac{R_{2}}{R_{1}}$

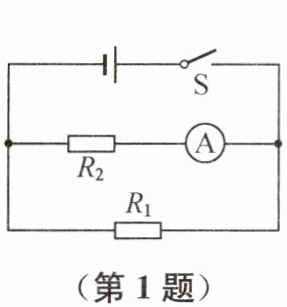

1. 如图所示,电源电压恒为$6\ \mathrm{V}$,$R_1$的阻值为$10\ \Omega$,闭合开关后,电流表的示数为$0.4\ \mathrm{A}$,则通过$R_1$的电流为$\_\_\_\_\_\_\ \mathrm{A}$,$R_2$的阻值为$\_\_\_\_\_\_\ \Omega$,干路电流为$\_\_\_\_\_\_\ \mathrm{A}$.
答案
0.6
; 15
; 1
; 15
; 1

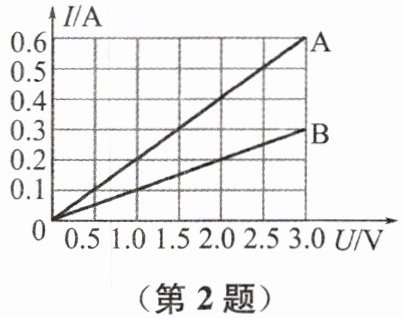

2. 如图所示是电阻A、B的I-U图像.由图可知,电阻B的阻值是________Ω.将电阻A、B串联后接入电路,当通过电阻A的电流为0.3 A时,电阻A、B两端的总电压是________V.将电阻A、B并联后接入电路,当通过电阻B的电流为0.2 A时,电阻A两端的电压是________V.
答案
10
; 4.5
; 2
; 4.5
; 2

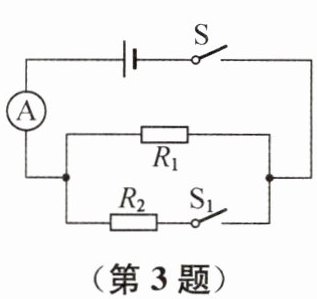

3. 如图所示，电源电压恒定，$R_1=20\ \Omega$.闭合开关S，断开开关$\mathrm{S}_1$，电流表示数是0.3 A；若再闭合$\mathrm{S}_1$，发现电流表示数变化了0.2 A，则电源电压为________ V，$R_2$的阻值为________ Ω.
答案
6
; 30
; 30
4. 小敏学习电学知识后，养成了节约用电的好习惯，她总是随手关闭不必要的家用电器，每多关闭一个家用电器，家庭电路中 （ ）
A. 总电阻减小，总电流减小
B. 总电阻减小，总电流增大
C. 总电阻增大，总电流减小
D. 总电阻增大，总电流增大
A. 总电阻减小，总电流减小
B. 总电阻减小，总电流增大
C. 总电阻增大，总电流减小
D. 总电阻增大，总电流增大
答案
C
5. 如图所示，$R_0$为定值电阻，$R_1$为滑动变阻器，$\mathrm{A}_1$、$\mathrm{A}_2$为电流表，闭合开关后，调节滑片$\mathrm{P}$，使两个电流表指针所处位置相同.下列说法正确的是（ ）
A. 电流表$\mathrm{A}_1$与$\mathrm{A}_2$的示数之比为$1:4$
B. 通过$R_0$与$R_1$的电流之比为$4:1$
C. $R_0$与$R_1$两端的电压之比为$1:4$
D. $R_0$与$R_1$的阻值之比为$4:1$
A. 电流表$\mathrm{A}_1$与$\mathrm{A}_2$的示数之比为$1:4$
B. 通过$R_0$与$R_1$的电流之比为$4:1$
C. $R_0$与$R_1$两端的电压之比为$1:4$
D. $R_0$与$R_1$的阻值之比为$4:1$
答案
D
6. (2024·江西)如图所示,电源电压为 24 V,电阻 R 的阻值为 20 Ω.
(1)只闭合开关 S,求通过电阻 R 的电流.
(2)同时闭合开关 S、S₁,干路电流为 1.6 A,求通过电阻 R₁的电流和电阻 R₁的阻值.
(1)只闭合开关 S,求通过电阻 R 的电流.
(2)同时闭合开关 S、S₁,干路电流为 1.6 A,求通过电阻 R₁的电流和电阻 R₁的阻值.
答案
解：（1）只闭合开关S时，电路为电阻R的简单电路，由欧姆定律$I = \frac{U}{R}$可知，通过电阻R的电流$I_{R}=\frac{U}{R}=\frac{24\ V}{20\ \Omega}=1.2\ A。$ （2）同时闭合开关S、S₁，R和R₁并联，干路电流I = 1.6 A，通过R的电流不变，则通过R₁的电流$I_{1}=I - I_{R}=1.6\ A - 1.2\ A = 0.4\ A。$ 由欧姆定律可知，R₁的阻值$R_{1}=\frac{U}{I_{1}}=\frac{24\ V}{0.4\ A}=60\ \Omega。$
