8. 甲、乙两灯组成串联电路，如果甲灯比乙灯亮，那么通过甲灯的电流$I_{甲}$与通过乙灯的电流$I_{乙}$的大小关系是 （ ）
A. $I_{甲}$大于$I_{乙}$
B. $I_{甲}$小于$I_{乙}$
C. $I_{甲}$一定等于$I_{乙}$
D. $I_{甲}$可能等于$I_{乙}$

C

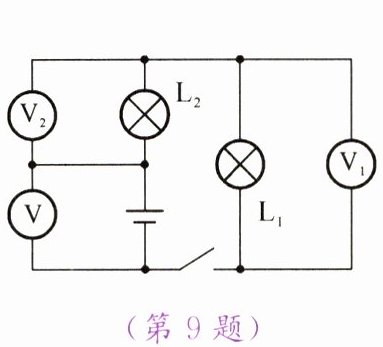

9. 如图所示,已知电源为四节干电池串联而成,闭合开关后,若电压表$\mathrm{V}_1$的示数为$3.8\,\mathrm{V}$,则电压表$\mathrm{V}$的示数是________$\mathrm{V}$, 的示数是________$\mathrm{V}$。

(第9题)
(第10题)

6
; 2.2

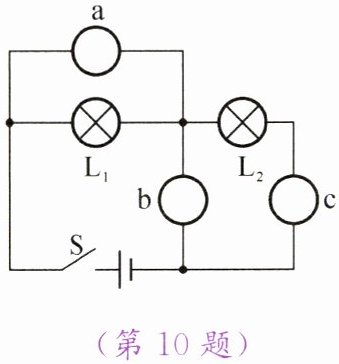

10. 如图所示，$\mathrm{L}_{1}$、$\mathrm{L}_{2}$是灯泡，且两灯泡均能正常发光，“$◯$”处可以连接电流表、电压表测量电路中的电流、电压，a为________表，b为________表，c为________表。

电压
; 电压
; 电流

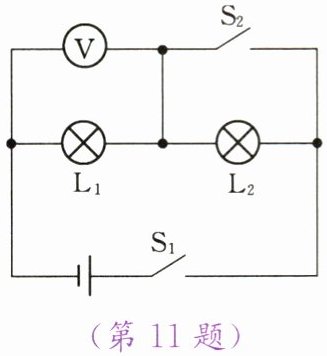

11. 如图所示的电路中，电源电压保持不变，当开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$都闭合时，电压表示数为$4.5\ \mathrm{V}$；当$\mathrm{S}_{1}$闭合、$\mathrm{S}_{2}$断开时，电压表示数为$3\ \mathrm{V}$，灯泡$\mathrm{L}_{1}$和$\mathrm{L}_{2}$的电压分别为（ ）
A. $4.5\ \mathrm{V}$和$3\ \mathrm{V}$
B. $4.5\ \mathrm{V}$和$7.5\ \mathrm{V}$
C. $3\ \mathrm{V}$和$4.5\ \mathrm{V}$
D. $3\ \mathrm{V}$和$1.5\ \mathrm{V}$

D

12. 现有一个电源(电压约为18 V),一只双量程电压表(量程为0～3 V和0～15 V)、两个相同的灯泡、开关及导线若干,请设计一个测量电源电压的电路,并在虚线框内画出电路图(要求说明实验方法及实验原理)。

$解：闭合开关S 后，用电压表的 0～15 V量程分别测量灯泡 L_1、L_2两端$$的电压 U_1、U_2，U = U_1 + U_2；$$或闭合开关 S 后，用电压表的 0～15 V 量程测量灯泡 L_1两端的电压 U_1，$$则 U = 2U_1$ ;
