2026年基础训练大象出版社九年级物理全一册人教版第192页答案

自主预习

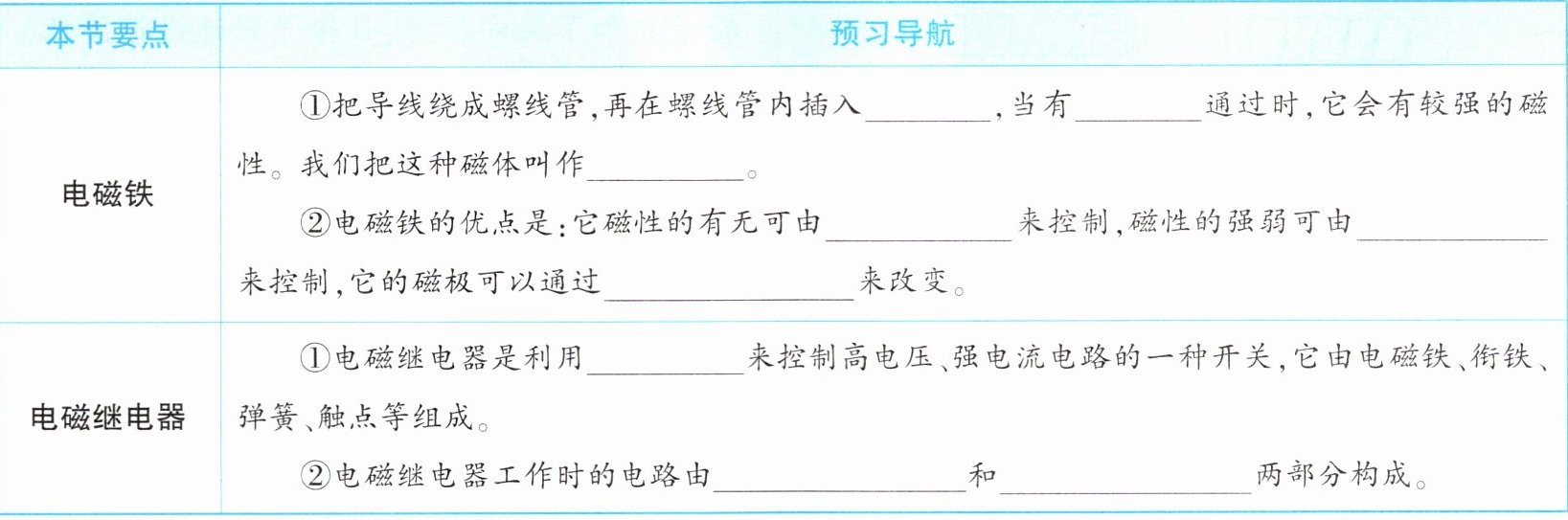

请同学们预习本节课教材内容,完成下表。
| 本节要点 | 预习导航 |
| --- | --- |
| 电磁铁 | ①把导线绕成螺线管,再在螺线管内插入

铁芯

,当有

电流

通过时,它会有较强的磁性。我们把这种磁体叫作

电磁铁

。
②电磁铁的优点是:它磁性的有无可由

通断电

来控制,磁性的强弱可由

电流的大小

来控制,它的磁极可以通过

来改变。 |
| 电磁继电器 | ①电磁继电器是利用

电磁铁

来控制高电压、强电流电路的一种开关,它由电磁铁、衔铁、弹簧、触点等组成。
②电磁继电器工作时的电路由

低压控制电路

和

高压工作电路

两部分构成。 |

答案

① 铁芯、电流、电磁铁
② 通断电、电流的大小、改变电流方向
① 电磁铁
② 低压控制电路、高压工作电路

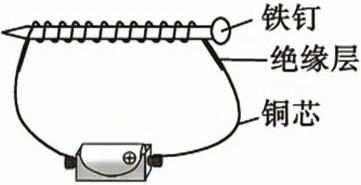

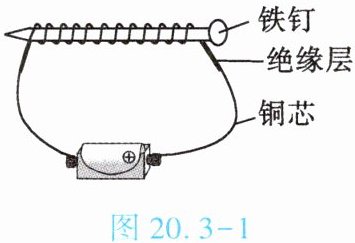

1.(★★)如图20.3-1所示,把一根包有绝缘层的导线绕在铁钉上,把导线两端接上干电池后,铁钉
【】

A.有磁性
B.会熔化
C.有电流通过
D.两端对小磁针北极都有吸引力

答案

1. A

2.(★★)下列措施能增强通电螺线管磁性的是
【】

A.减小螺线管中的电流
B.减少螺线管的匝数
C.在螺线管内插入铁芯
D.改变螺线管中电流的方向

答案

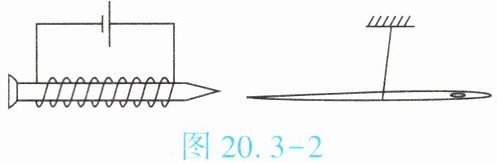

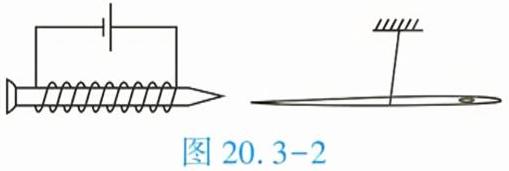

3. (★★)小明在户外实践中,利用随身所带物品制作了简易指南针。他首先利用电池、带绝缘皮的导线、铁钉制成电磁铁,然后将缝衣针磁化并用细线水平悬挂,最后将两者靠近,静止时位置关系如图20.3-2所示。下列说法正确的是
【】

A.铁钉的钉尖是S极
B.缝衣针的针尖是N极
C.地磁场N极在地理北极附近
D.移开电磁铁后,缝衣针静止时针尖所指方向为南

答案

3. D
