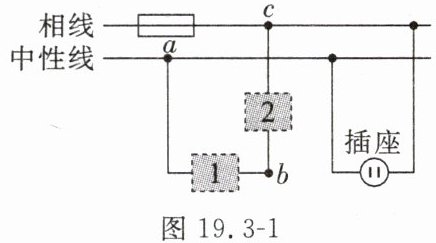

1.某同学想在家里安装一盏电灯，设计的电路图如图19.3-1所示。图中虚线框1和2应连入开关和电灯，则开关应安装在虚线框
图19.3-1
2
（选填“1”或“2”）中。安装完毕后，闭合开关，电灯不亮，电路中其他用电器都停止工作。用测电笔分别测试a、b、c三点时，测电笔的氖管都发光，则电路故障可能是中性线
（选填“相线”或“中性线”）断了。图19.3-1
答案
1. 2；中性线
解析
【分析】要解决这道题，需掌握家庭电路的安全连接原则和故障判断方法：①开关应接在相线上，断开开关时电灯与相线断开，避免触电，保证安全；②测电笔氖管发光说明接触点与相线连通，若测中性线时氖管发光，说明中性线断路。结合电路图，虚线框2上端接相线，虚线框1接中性线，开关需接相线，故开关应在2中；故障方面，测a、b、c三点氖管都发光，说明这些点都与相线连通，正常中性线测电笔不发光，因此故障为中性线断开。
【解析】1. 开关位置：家庭电路中，为保证安全，开关应接在相线上，断开开关后电灯不带电。图中相线连接虚线框2的上端，中性线连接虚线框1的左端，因此开关应安装在虚线框2中。
2. 故障分析：闭合开关后电灯不亮且其他用电器停止工作，说明干路断路。用测电笔测试a、b、c三点，氖管均发光，表明这三点都与相线连通；正常情况下测中性线时氖管不发光，由此可判断是中性线断路，此时b点通过电灯与相线相连，导致测电笔测b点时氖管发光。
【答案】2；中性线
【知识点】家庭电路连接、家庭电路故障分析
【点评】本题考查家庭电路的安全连接和故障判断，是家庭电路部分的基础应用，需牢记开关接相线的安全原则，以及利用测电笔判断断路故障的方法，难度适中。
【难度系数】0.5
【解析】1. 开关位置：家庭电路中，为保证安全，开关应接在相线上，断开开关后电灯不带电。图中相线连接虚线框2的上端，中性线连接虚线框1的左端，因此开关应安装在虚线框2中。
2. 故障分析：闭合开关后电灯不亮且其他用电器停止工作，说明干路断路。用测电笔测试a、b、c三点，氖管均发光，表明这三点都与相线连通；正常情况下测中性线时氖管不发光，由此可判断是中性线断路，此时b点通过电灯与相线相连，导致测电笔测b点时氖管发光。
【答案】2；中性线
【知识点】家庭电路连接、家庭电路故障分析
【点评】本题考查家庭电路的安全连接和故障判断，是家庭电路部分的基础应用，需牢记开关接相线的安全原则，以及利用测电笔判断断路故障的方法，难度适中。
【难度系数】0.5
2.在“为家庭电路做设计”的跨学科实践项目中，某实践小组的任务是为一间新书房设计电路。他们计划安装一盏照明灯、一台电脑和一台空调。经查阅说明书知，空调的额定功率约为3 000 W，电脑的额定功率为300 W，照明灯的额定功率为30 W。若它们同时正常工作，则电路的总功率约为
3 330
W。为该书房支路配备的空气开关的额定电流是20 A，则该支路能
（选填“能”或“不能”）安全承载这三个用电器同时工作。答案
2. 3330 W；能
解析
【分析】
本题考查家庭电路的总功率计算与空气开关承载能力的判断，解题思路如下：①家庭电路中各用电器为并联连接，同时正常工作时总功率等于各用电器额定功率之和，据此计算总功率；②家庭电路电压为220V，根据电功率公式$P=UI$，计算额定电流20A的空气开关能承载的最大功率；③比较总功率与空气开关的最大承载功率，判断是否能安全承载。
【解析】
1. 计算三个用电器同时正常工作的总功率：
家庭电路中各用电器并联，总功率等于各用电器额定功率之和，因此：
$ P_{总} = P_{空调} + P_{电脑} + P_{照明灯} = 3000\,\mathrm{W} + 300\,\mathrm{W} + 30\,\mathrm{W} = 3330\,\mathrm{W} $
2. 计算空气开关能承载的最大功率：
家庭电路电压$ U = 220\,\mathrm{V} $，空气开关额定电流$ I = 20\,\mathrm{A} $，根据$ P = UI $，可得该支路最大承载功率：
$ P_{最大} = UI = 220\,\mathrm{V} × 20\,\mathrm{A} = 4400\,\mathrm{W} $
3. 判断是否能安全承载：
因为$ 3330\,\mathrm{W} ＜ 4400\,\mathrm{W} $，所以该支路能安全承载这三个用电器同时工作。
【答案】
3330；能
【知识点】
家庭电路总功率计算、电功率公式应用
【点评】
本题结合跨学科实践场景，考查家庭电路的基础计算，核心是掌握并联电路总功率的特点和电功率公式的应用，难度较低，属于基础题。
【难度系数】
0.6
本题考查家庭电路的总功率计算与空气开关承载能力的判断，解题思路如下：①家庭电路中各用电器为并联连接，同时正常工作时总功率等于各用电器额定功率之和，据此计算总功率；②家庭电路电压为220V，根据电功率公式$P=UI$，计算额定电流20A的空气开关能承载的最大功率；③比较总功率与空气开关的最大承载功率，判断是否能安全承载。
【解析】
1. 计算三个用电器同时正常工作的总功率：
家庭电路中各用电器并联，总功率等于各用电器额定功率之和，因此：
$ P_{总} = P_{空调} + P_{电脑} + P_{照明灯} = 3000\,\mathrm{W} + 300\,\mathrm{W} + 30\,\mathrm{W} = 3330\,\mathrm{W} $
2. 计算空气开关能承载的最大功率：
家庭电路电压$ U = 220\,\mathrm{V} $，空气开关额定电流$ I = 20\,\mathrm{A} $，根据$ P = UI $，可得该支路最大承载功率：
$ P_{最大} = UI = 220\,\mathrm{V} × 20\,\mathrm{A} = 4400\,\mathrm{W} $
3. 判断是否能安全承载：
因为$ 3330\,\mathrm{W} ＜ 4400\,\mathrm{W} $，所以该支路能安全承载这三个用电器同时工作。
【答案】
3330；能
【知识点】
家庭电路总功率计算、电功率公式应用
【点评】
本题结合跨学科实践场景，考查家庭电路的基础计算，核心是掌握并联电路总功率的特点和电功率公式的应用，难度较低，属于基础题。
【难度系数】
0.6
3. 下列标识中用来提示“小心触电”的是（
C
）答案
3. C
解析
【分析】要选出提示“小心触电”的标识，需先明确每个选项对应标识的含义：A是禁止鸣喇叭标识，B是节水标识，C是小心触电警示标识，D是禁止游泳标识，据此逐一判断即可。
【解析】逐一分析各选项：A选项的标识是禁止鸣笛，用于提醒不要鸣喇叭，不符合题意；B选项的标识是节水徽记，用于提醒节约用水，不符合题意；C选项的标识是三角形警示标志，带有闪电符号，代表“小心触电”，符合题意；D选项的标识是禁止游泳的警示标志，不符合题意。
【答案】C
【知识点】安全标识识别、生活常识
【点评】本题考查常见安全标识的含义，属于基础生活常识题，需要学生平时留意生活中的各类标识，难度不大。
【难度系数】0.7
【解析】逐一分析各选项：A选项的标识是禁止鸣笛，用于提醒不要鸣喇叭，不符合题意；B选项的标识是节水徽记，用于提醒节约用水，不符合题意；C选项的标识是三角形警示标志，带有闪电符号，代表“小心触电”，符合题意；D选项的标识是禁止游泳的警示标志，不符合题意。
【答案】C
【知识点】安全标识识别、生活常识
【点评】本题考查常见安全标识的含义，属于基础生活常识题，需要学生平时留意生活中的各类标识，难度不大。
【难度系数】0.7

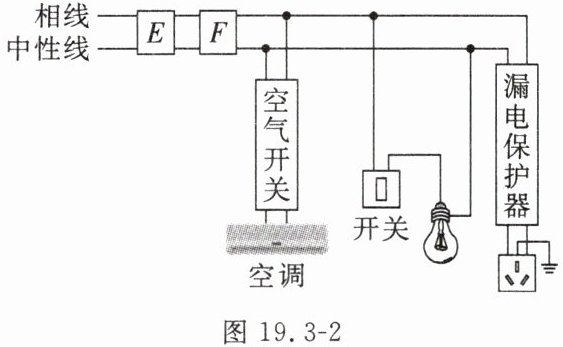

4.图19.3-2是住宅户内配电系统方框图。对于该配电系统，下列说法正确的是（
A.E处应接入电能表，F处应接入含保险装置的总开关
B.若漏电保护器自动跳闸，说明电路接入了大功率用电器
C.空气开关跳闸，可能是电路发生了漏电
D.为防止触电，使用测电笔时不能接触测电笔上的任意金属部位
A
）A.E处应接入电能表，F处应接入含保险装置的总开关
B.若漏电保护器自动跳闸，说明电路接入了大功率用电器
C.空气开关跳闸，可能是电路发生了漏电
D.为防止触电，使用测电笔时不能接触测电笔上的任意金属部位
答案
4. A
解析
【分析】本题考查家庭电路的组成与安全用电知识，需逐一分析各选项：首先明确家庭电路的连接顺序，进户线先接入电能表，之后是带保险装置的总开关，再连接各支路；同时区分漏电保护器、空气开关的作用，以及测电笔的正确使用方法，据此判断选项对错。
【解析】
选项A：家庭电路中，进户线首先接入电能表，用于测量用户消耗的电能，之后接入带保险装置的总开关，控制整个电路的通断，因此E处应接入电能表，F处应接入含保险装置的总开关，该选项正确。
选项B：漏电保护器的作用是当电路发生漏电（或有人触电）时自动跳闸，切断电路防止触电；电路接入大功率用电器导致电流过大，是空气开关跳闸的原因，并非漏电保护器跳闸的原因，该选项错误。
选项C：空气开关跳闸是因为电路中电流过大，原因是短路或用电器总功率过大；漏电是漏电保护器的工作触发条件，不是空气开关跳闸的原因，该选项错误。
选项D：使用测电笔时，手必须接触测电笔尾部的金属体形成回路，才能判断火线；但不能接触笔尖金属体防止触电，因此“不能接触测电笔上的任意金属部位”的说法错误，该选项错误。
【答案】A
【知识点】家庭电路的组成、安全用电
【点评】本题是家庭电路相关的基础题，考查家庭电路元件的作用、连接顺序，以及漏电保护器、空气开关的工作原理和测电笔的正确使用，属于对基础知识的常规考查。
【难度系数】0.6
【解析】
选项A：家庭电路中，进户线首先接入电能表，用于测量用户消耗的电能，之后接入带保险装置的总开关，控制整个电路的通断，因此E处应接入电能表，F处应接入含保险装置的总开关，该选项正确。
选项B：漏电保护器的作用是当电路发生漏电（或有人触电）时自动跳闸，切断电路防止触电；电路接入大功率用电器导致电流过大，是空气开关跳闸的原因，并非漏电保护器跳闸的原因，该选项错误。
选项C：空气开关跳闸是因为电路中电流过大，原因是短路或用电器总功率过大；漏电是漏电保护器的工作触发条件，不是空气开关跳闸的原因，该选项错误。
选项D：使用测电笔时，手必须接触测电笔尾部的金属体形成回路，才能判断火线；但不能接触笔尖金属体防止触电，因此“不能接触测电笔上的任意金属部位”的说法错误，该选项错误。
【答案】A
【知识点】家庭电路的组成、安全用电
【点评】本题是家庭电路相关的基础题，考查家庭电路元件的作用、连接顺序，以及漏电保护器、空气开关的工作原理和测电笔的正确使用，属于对基础知识的常规考查。
【难度系数】0.6
5.用电让安全先行，安全与生命同行。
下列做法或表述符合安全用电要求的
是(
A.电灯开关应接在中性线和电灯
之间
B.正确使用测电笔测相线时有微弱电
流通过人体
C.遇到有人触电时，应立即用手将他
拉离带电体
D.洗衣机的三脚插头坏了，可以找一
个两脚插头换上
下列做法或表述符合安全用电要求的
是(
B
)A.电灯开关应接在中性线和电灯
之间
B.正确使用测电笔测相线时有微弱电
流通过人体
C.遇到有人触电时，应立即用手将他
拉离带电体
D.洗衣机的三脚插头坏了，可以找一
个两脚插头换上
答案
5. B
解析
【分析】
要判断符合安全用电要求的做法，需结合安全用电的基本原则，逐一分析每个选项对应的用电规则：开关的连接位置、测电笔的工作原理、触电急救方法、三脚插头的作用，排除不符合要求的选项即可。
【解析】
逐一分析各选项：
1. 选项A：电灯开关应接在相线（火线）与电灯之间，断开开关时能切断火线，避免触电；若接在中性线（零线）与电灯之间，断开开关后电灯仍与火线相连，易引发触电，不符合安全用电要求。
2. 选项B：测电笔内部有高阻值电阻，使用测电笔测相线（火线）时，电路中电流极小，仅微弱电流通过人体，不会对人体造成伤害，符合安全用电要求。
3. 选项C：人体是导体，直接用手拉触电者时，施救者会接触带电体导致自身触电，正确做法是立即切断电源或用绝缘体挑开电线，不符合安全用电要求。
4. 选项D：洗衣机等带金属外壳的用电器需用三脚插头，其接地脚可将金属外壳与大地相连，防止外壳漏电触电；换用两脚插头后，金属外壳无法接地，易发生触电事故，不符合安全用电要求。
【答案】
B
【知识点】
安全用电原则、测电笔的使用、触电急救
【点评】
本题考查安全用电的基础常识，属于初中物理的常考基础题，核心是掌握火线、零线、地线的作用，以及触电急救、测电笔使用的正确方法，难度较低。
【难度系数】
0.8
要判断符合安全用电要求的做法，需结合安全用电的基本原则，逐一分析每个选项对应的用电规则：开关的连接位置、测电笔的工作原理、触电急救方法、三脚插头的作用，排除不符合要求的选项即可。
【解析】
逐一分析各选项：
1. 选项A：电灯开关应接在相线（火线）与电灯之间，断开开关时能切断火线，避免触电；若接在中性线（零线）与电灯之间，断开开关后电灯仍与火线相连，易引发触电，不符合安全用电要求。
2. 选项B：测电笔内部有高阻值电阻，使用测电笔测相线（火线）时，电路中电流极小，仅微弱电流通过人体，不会对人体造成伤害，符合安全用电要求。
3. 选项C：人体是导体，直接用手拉触电者时，施救者会接触带电体导致自身触电，正确做法是立即切断电源或用绝缘体挑开电线，不符合安全用电要求。
4. 选项D：洗衣机等带金属外壳的用电器需用三脚插头，其接地脚可将金属外壳与大地相连，防止外壳漏电触电；换用两脚插头后，金属外壳无法接地，易发生触电事故，不符合安全用电要求。
【答案】
B
【知识点】
安全用电原则、测电笔的使用、触电急救
【点评】
本题考查安全用电的基础常识，属于初中物理的常考基础题，核心是掌握火线、零线、地线的作用，以及触电急救、测电笔使用的正确方法，难度较低。
【难度系数】
0.8
