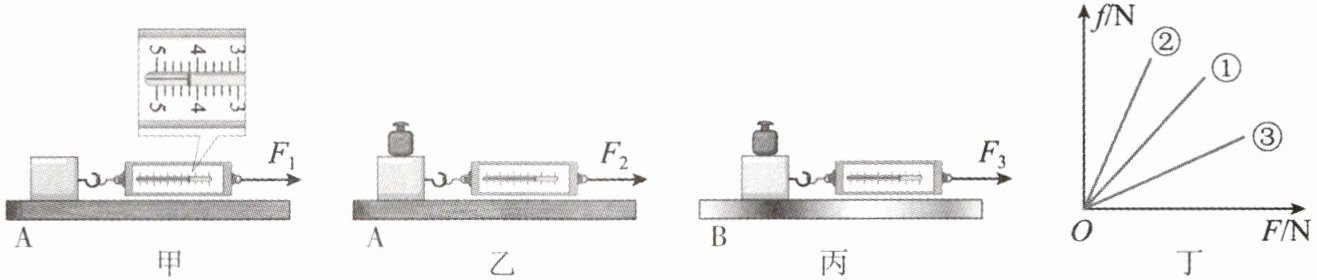

17. 如图所示是某小组用弹簧测力计、木块、钩码、粗糙程度不同的木板A和B探究"滑动摩擦力的大小与哪些因素有关"的实验。
(1)实验过程中,应拉着木块在木板上做
(2)对比甲、乙两次实验,是为了探究滑动摩擦力的大小与
(3)多次改变钩码质量,重复实验,记录数据,作出木块受到的滑动摩擦力$f$与木块和长木板A间压力$F$的关系图像如图丁①所示,在粗糙程度更大的木板B上重复上述实验,则$f$和$F$的关系图像可能为图丁中的
(1)实验过程中,应拉着木块在木板上做
匀速直线
运动,测力计的示数如图甲所示,则木块受到的滑动摩擦力大小为4.2
N。(2)对比甲、乙两次实验,是为了探究滑动摩擦力的大小与
压力
的关系。在图甲中,若拉着木块以比原来更大的速度运动,木块所受滑动摩擦力的大小将不变
(选填"变大""变小"或"不变")。(3)多次改变钩码质量,重复实验,记录数据,作出木块受到的滑动摩擦力$f$与木块和长木板A间压力$F$的关系图像如图丁①所示,在粗糙程度更大的木板B上重复上述实验,则$f$和$F$的关系图像可能为图丁中的
②
(选填"①""②"或"③")。答案
17. (1)匀速直线 4.2 (2)压力 不变
(3)②
(3)②
五、计算题(8分)

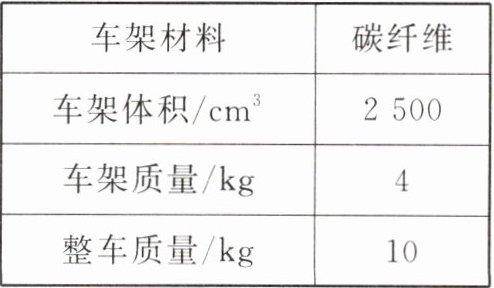

18. 随着人们环保意识和健康意识的不断增强,骑自行车上班、上学已经成为一种时尚。质量为50 kg的小星上学所骑的山地自行车如图所示,他的山地自行车的相关数据如下表。小星家距学校1.5 km,他骑车从家到学校用时5 min。求:($g$取10 N/kg)
(1)小星骑车上学的平均速度;
(2)碳纤维车架的密度;
(3)若这辆自行车在水平路面上行驶时受到的阻力是总重力的0.04倍,小星骑车时自行车受到的阻力是多少?
18. 随着人们环保意识和健康意识的不断增强,骑自行车上班、上学已经成为一种时尚。质量为50 kg的小星上学所骑的山地自行车如图所示,他的山地自行车的相关数据如下表。小星家距学校1.5 km,他骑车从家到学校用时5 min。求:($g$取10 N/kg)
(1)小星骑车上学的平均速度;
(2)碳纤维车架的密度;
(3)若这辆自行车在水平路面上行驶时受到的阻力是总重力的0.04倍,小星骑车时自行车受到的阻力是多少?
答案
18. (1)5 m/s (2)1.6×10³ kg/m³ (3)24 N
解:(1)由$v=\dfrac{s}{t}$知道，小星骑车上学的平均速度$v=\dfrac{s}{t}=\dfrac{1.5 km}{\dfrac{5}{60} h}=18 km/h=5 m/s$
(2)由$\rho=\dfrac{m}{V}$知道，碳纤维车架的密度$\rho=\dfrac{m}{V}=\dfrac{4 kg}{2500×10^{-6} m^{3}}=1.6×10^{3} kg/m^{3}$
(3)人和车的总重$G_{总}=(m_{人}+m)g=(50 kg + 10 kg)×10 N/kg=600 N$
自行车受到的阻力$f=0.04G_{总}=0.04×600 N=24 N$
解:(1)由$v=\dfrac{s}{t}$知道，小星骑车上学的平均速度$v=\dfrac{s}{t}=\dfrac{1.5 km}{\dfrac{5}{60} h}=18 km/h=5 m/s$
(2)由$\rho=\dfrac{m}{V}$知道，碳纤维车架的密度$\rho=\dfrac{m}{V}=\dfrac{4 kg}{2500×10^{-6} m^{3}}=1.6×10^{3} kg/m^{3}$
(3)人和车的总重$G_{总}=(m_{人}+m)g=(50 kg + 10 kg)×10 N/kg=600 N$
自行车受到的阻力$f=0.04G_{总}=0.04×600 N=24 N$
