1. 中国是茶的故乡，也是茶文化的发源地。一把装有水的茶壶如图9.2 - 16所示，壶嘴与壶身构成
连通器
，当壶内盛满水时，水面可到达B
(选填“$ A $”或“$ B $”)处。答案
1. 连通器 B
解析
【分析】
首先回忆连通器的定义：上端开口、底部相连通的容器称为连通器。观察茶壶的结构，壶嘴和壶身上端都开口，底部相连通，符合连通器的特征，所以二者构成连通器。再根据连通器的原理，当连通器内装有同种液体且液体静止时，各容器中的液面保持相平。壶嘴的最高处是B，壶身的A处和壶嘴的B处通过底部连通，所以当壶内盛满水时，水面会与壶嘴的最高处相平，即到达B处。
【解析】
1. 连通器的定义为上端开口、底部相连通的容器，茶壶的壶嘴与壶身上端开口，底部相连通，因此构成连通器。
2. 根据连通器的原理，当连通器内装有同种液体且液体不流动时，各容器的液面保持相平。壶嘴的最高位置为B处，所以当壶内盛满水时，水面可到达B处。
【答案】
连通器；$B$
【知识点】
连通器定义、连通器原理
【点评】
本题考查连通器在生活中的实际应用，属于对基础知识的考查，需要结合连通器的定义和原理，联系生活场景进行分析，难度较低。
【难度系数】
0.8
首先回忆连通器的定义：上端开口、底部相连通的容器称为连通器。观察茶壶的结构，壶嘴和壶身上端都开口，底部相连通，符合连通器的特征，所以二者构成连通器。再根据连通器的原理，当连通器内装有同种液体且液体静止时，各容器中的液面保持相平。壶嘴的最高处是B，壶身的A处和壶嘴的B处通过底部连通，所以当壶内盛满水时，水面会与壶嘴的最高处相平，即到达B处。
【解析】
1. 连通器的定义为上端开口、底部相连通的容器，茶壶的壶嘴与壶身上端开口，底部相连通，因此构成连通器。
2. 根据连通器的原理，当连通器内装有同种液体且液体不流动时，各容器的液面保持相平。壶嘴的最高位置为B处，所以当壶内盛满水时，水面可到达B处。
【答案】
连通器；$B$
【知识点】
连通器定义、连通器原理
【点评】
本题考查连通器在生活中的实际应用，属于对基础知识的考查，需要结合连通器的定义和原理，联系生活场景进行分析，难度较低。
【难度系数】
0.8
2. 某电影中的爸爸给儿子示范物理知识在生活中的运用：为了在水塔两侧找到同一水平线上的两点，爸爸用一根足够长的透明塑料软管，灌入适量的水(水中无气泡)，与另一人各持软管的一端靠在水塔两侧，当水
静止
时，分别在水塔上与水面相平位置作上标记。这利用了连通器
原理。答案
2. 静止 连通器
解析
【分析】
首先，我们需要结合题目场景梳理解题思路：透明塑料软管灌入适量水后，两端开口且底部相连通，符合连通器的结构特征。连通器的核心特性是当内部液体静止时，各容器的液面会保持相平。因此，要找到同一水平线的点，需等水静止，此时两侧水面相平，标记的位置即为同一水平线的点；该装置利用的正是连通器原理，我们需要将生活场景与物理原理对应起来完成填空。
【解析】
透明塑料软管灌入适量水后，软管两端开口、底部相连通，构成连通器。根据连通器原理，当连通器内的液体静止时，各容器中的液面保持相平。所以当水静止时，水塔两侧软管内的水面处于同一水平面，此时在水塔上与水面相平位置作标记，就能得到同一水平线上的两点，这一方法利用了连通器原理。
【答案】
静止；连通器
【知识点】
连通器原理
【点评】
本题考查连通器原理在生活中的实际应用，场景贴近生活，需要学生将物理知识与生活实例结合，理解连通器的结构特点和工作特性，体现了物理知识的实用性，有助于培养学生的知识应用意识。
【难度系数】
0.8
首先，我们需要结合题目场景梳理解题思路：透明塑料软管灌入适量水后，两端开口且底部相连通，符合连通器的结构特征。连通器的核心特性是当内部液体静止时，各容器的液面会保持相平。因此，要找到同一水平线的点，需等水静止，此时两侧水面相平，标记的位置即为同一水平线的点；该装置利用的正是连通器原理，我们需要将生活场景与物理原理对应起来完成填空。
【解析】
透明塑料软管灌入适量水后，软管两端开口、底部相连通，构成连通器。根据连通器原理，当连通器内的液体静止时，各容器中的液面保持相平。所以当水静止时，水塔两侧软管内的水面处于同一水平面，此时在水塔上与水面相平位置作标记，就能得到同一水平线上的两点，这一方法利用了连通器原理。
【答案】
静止；连通器
【知识点】
连通器原理
【点评】
本题考查连通器原理在生活中的实际应用，场景贴近生活，需要学生将物理知识与生活实例结合，理解连通器的结构特点和工作特性，体现了物理知识的实用性，有助于培养学生的知识应用意识。
【难度系数】
0.8

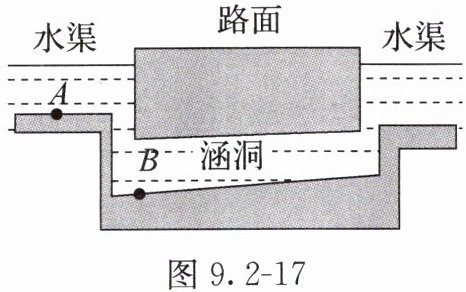

3. 位于陕西泾阳的郑国渠，是我国古代劳动人民修建的一项伟大工程。郑国渠跨路面两侧的截面示意图如图9.2 - 17所示，两侧水渠和中间的涵洞可以看作
连通器
；当水不流动时，水对 $ A $ 点的压强小于
(选填“大于”“等于”或“小于”)水对 $ B $ 点的压强。答案
3. 连通器 小于
解析
【分析】
首先回忆连通器的定义：上端开口、底部相连通的容器为连通器。观察图中两侧水渠和中间涵洞，它们上端开口，底部相连通，符合连通器的特征，因此可看作连通器。再分析液体压强，根据液体压强公式$p=\rho gh$，在液体密度相同时，深度越小，压强越小。由图可知A点的深度小于B点的深度，所以水不流动时，A点的压强小于B点的压强。
【解析】
1. 连通器的判断：根据连通器的定义，上端开口、底部相连通的容器叫连通器。图中两侧水渠和中间的涵洞上端均开口，底部相互连通，符合连通器的特点，因此可以看作连通器。
2. 压强的比较：液体压强的计算公式为$ p = \rho gh $，其中$ \rho $为水的密度，$ g $为重力加速度，$ h $为液体深度。由图可知，A点的深度小于B点的深度，水的密度相同，$ g $为定值，根据公式可知，深度越小，压强越小，因此水对A点的压强小于水对B点的压强。
【答案】
连通器；小于
【知识点】
连通器的定义，液体压强特点
【点评】
本题属于基础题，考查连通器的识别和液体压强的比较，需熟练掌握连通器的特征及液体压强与深度的关系，结合图示判断深度大小是解题关键。
【难度系数】
0.7
首先回忆连通器的定义：上端开口、底部相连通的容器为连通器。观察图中两侧水渠和中间涵洞，它们上端开口，底部相连通，符合连通器的特征，因此可看作连通器。再分析液体压强，根据液体压强公式$p=\rho gh$，在液体密度相同时，深度越小，压强越小。由图可知A点的深度小于B点的深度，所以水不流动时，A点的压强小于B点的压强。
【解析】
1. 连通器的判断：根据连通器的定义，上端开口、底部相连通的容器叫连通器。图中两侧水渠和中间的涵洞上端均开口，底部相互连通，符合连通器的特点，因此可以看作连通器。
2. 压强的比较：液体压强的计算公式为$ p = \rho gh $，其中$ \rho $为水的密度，$ g $为重力加速度，$ h $为液体深度。由图可知，A点的深度小于B点的深度，水的密度相同，$ g $为定值，根据公式可知，深度越小，压强越小，因此水对A点的压强小于水对B点的压强。
【答案】
连通器；小于
【知识点】
连通器的定义，液体压强特点
【点评】
本题属于基础题，考查连通器的识别和液体压强的比较，需熟练掌握连通器的特征及液体压强与深度的关系，结合图示判断深度大小是解题关键。
【难度系数】
0.7
4. 一电热水壶放置在水平桌面上，壶身和底座的总重力为 $ 5\ \mathrm{N} $，底座与水平桌面的接触面积为 $ 2 × 10^{-2}\ \mathrm{m}^2 $，在水壶内装入重 $ 15\ \mathrm{N} $ 的水后，水的深度为 $ 0.12\ \mathrm{m} $，$ g $ 取 $ 10\ \mathrm{N/kg} $。水对壶底的压强 $ p_1 = \_\_\_\_\_\_ \mathrm{Pa} $，水壶对水平桌面的压强 $ p_2 = \_\_\_\_\_\_ \mathrm{Pa} $。
答案
4. 1200 1000
解析
水对壶底的压强：$p_1 = \rho gh = 1.0×10^{3}\ \mathrm{kg/m}^3×10\ \mathrm{N/kg}×0.12\ \mathrm{m} = 1200\ \mathrm{Pa}$
水壶对水平桌面的压力：$F = G_{\mathrm{总}} = 5\ \mathrm{N} + 15\ \mathrm{N} = 20\ \mathrm{N}$
水壶对水平桌面的压强：$p_2 = \frac{F}{S} = \frac{20\ \mathrm{N}}{2×10^{-2}\ \mathrm{m}^2} = 1000\ \mathrm{Pa}$
1200 1000
水壶对水平桌面的压力：$F = G_{\mathrm{总}} = 5\ \mathrm{N} + 15\ \mathrm{N} = 20\ \mathrm{N}$
水壶对水平桌面的压强：$p_2 = \frac{F}{S} = \frac{20\ \mathrm{N}}{2×10^{-2}\ \mathrm{m}^2} = 1000\ \mathrm{Pa}$
1200 1000

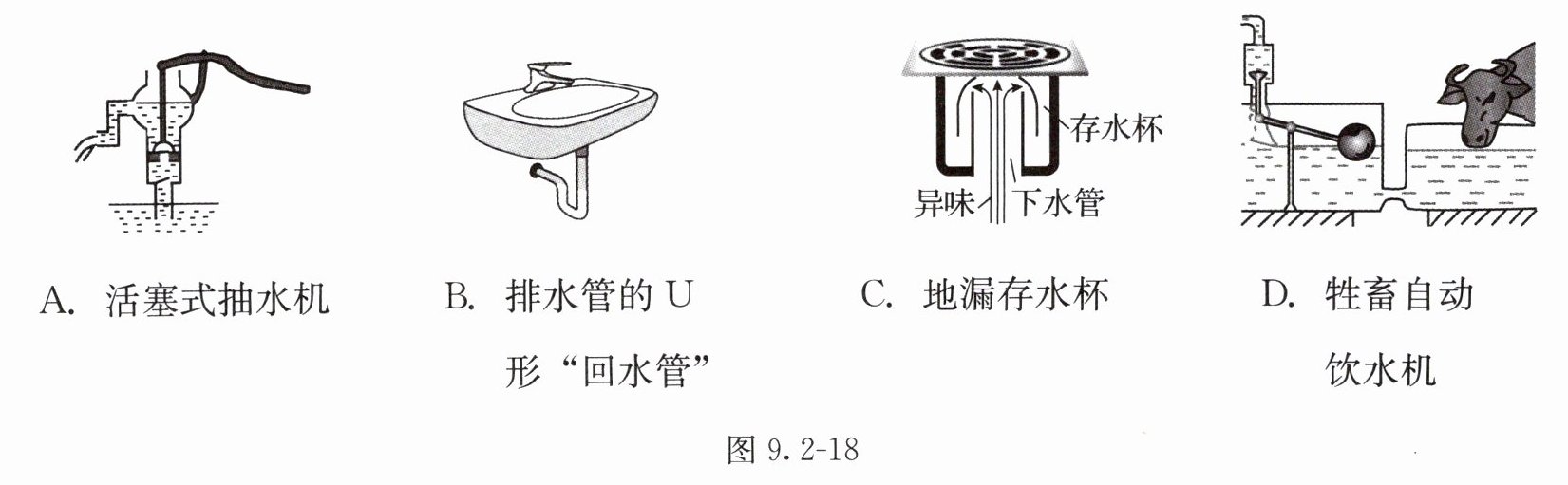

5. 在图9.2 - 18所示的实例中，不属于连通器应用的是(
A
)。答案
5. A
解析
【分析】
要解决这道题，首先明确连通器的定义：上端开口、底部相互连通的容器，当容器内的液体不流动时，各容器中的液面保持相平。接下来需要逐个分析每个选项的工作原理，判断是否符合连通器的特征：
1. 先回忆每个装置的工作机制，区分连通器原理和大气压等其他原理的应用；
2. 对每个选项逐一排查，找出不符合连通器定义的装置。
【解析】
选项A：活塞式抽水机是利用大气压的作用将水抽上来的，其结构不符合“上端开口、底部相连通”的连通器特征，不属于连通器的应用；
选项B：排水管的U形“回水管”，上端开口、底部相连通，属于连通器，利用连通器原理防止异味返回室内；
选项C：地漏存水杯，上端开口、底部与下水管连通，构成连通器，存水杯中的水可以阻挡异味上返；
选项D：牲畜自动饮水机，左右两个容器上端开口、底部相连通，属于连通器，当饮水槽液面下降时，储水容器的水会自动补充，保持液面相平。
综上，不属于连通器应用的是A选项。
【答案】
A
【知识点】
连通器原理；大气压的应用
【点评】
本题主要考查连通器原理和大气压应用的区分，解题关键是准确把握连通器的定义（上端开口、底部相连通），结合生活中常见装置的工作原理进行判断，需要熟悉常见的连通器实例和大气压应用实例。
【难度系数】
0.6
要解决这道题，首先明确连通器的定义：上端开口、底部相互连通的容器，当容器内的液体不流动时，各容器中的液面保持相平。接下来需要逐个分析每个选项的工作原理，判断是否符合连通器的特征：
1. 先回忆每个装置的工作机制，区分连通器原理和大气压等其他原理的应用；
2. 对每个选项逐一排查，找出不符合连通器定义的装置。
【解析】
选项A：活塞式抽水机是利用大气压的作用将水抽上来的，其结构不符合“上端开口、底部相连通”的连通器特征，不属于连通器的应用；
选项B：排水管的U形“回水管”，上端开口、底部相连通，属于连通器，利用连通器原理防止异味返回室内；
选项C：地漏存水杯，上端开口、底部与下水管连通，构成连通器，存水杯中的水可以阻挡异味上返；
选项D：牲畜自动饮水机，左右两个容器上端开口、底部相连通，属于连通器，当饮水槽液面下降时，储水容器的水会自动补充，保持液面相平。
综上，不属于连通器应用的是A选项。
【答案】
A
【知识点】
连通器原理；大气压的应用
【点评】
本题主要考查连通器原理和大气压应用的区分，解题关键是准确把握连通器的定义（上端开口、底部相连通），结合生活中常见装置的工作原理进行判断，需要熟悉常见的连通器实例和大气压应用实例。
【难度系数】
0.6

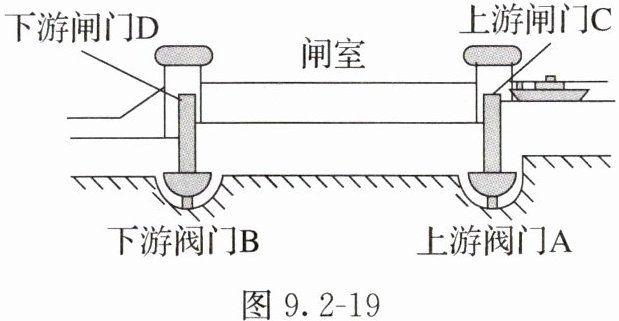

6. 船闸利用连通器的原理进行工作。如图9.2 - 19所示，上游一艘客轮准备通过船闸进入下游。在客轮进入闸室前，下列说法正确的是(
A.下游闸门 $ D $ 应关闭，下游阀门 $ B $ 应打开
B.下游闸门 $ D $ 应关闭，上游阀门 $ A $ 应打开
C.下游闸门 $ D $ 应打开，下游阀门 $ B $ 应关闭
D.下游闸门 $ D $ 应打开，上游阀门 $ A $ 应关闭
B
)。A.下游闸门 $ D $ 应关闭，下游阀门 $ B $ 应打开
B.下游闸门 $ D $ 应关闭，上游阀门 $ A $ 应打开
C.下游闸门 $ D $ 应打开，下游阀门 $ B $ 应关闭
D.下游闸门 $ D $ 应打开，上游阀门 $ A $ 应关闭
答案
6. B
解析
【分析】
要解决这道题，首先需回忆连通器的原理，明确船闸的工作逻辑：客轮从上游进入闸室，需要让闸室与上游的水位相平，这样客轮才能顺利驶入闸室。接下来分析各阀门、闸门的状态：要使闸室和上游水位相平，需打开上游阀门A，让上游与闸室形成连通器，使水位逐渐一致；同时需关闭下游闸门D和下游阀门B，避免闸室的水向下流，保证水位能与上游持平。再逐一对比选项，判断正确的操作组合。
【解析】
船闸是利用连通器原理工作的。当上游客轮准备进入闸室时，需使闸室水位与上游水位相平：
1. 关闭下游闸门D和下游阀门B，防止闸室的水向下游流动，保证闸室可以蓄水；
2. 打开上游阀门A，使上游与闸室构成连通器，上游的水会流入闸室，直到两者水位相平，客轮即可驶入闸室。
对各选项分析：
A选项：打开下游阀门B会使闸室与下游连通，水位无法与上游相平，客轮无法进入闸室，错误；
B选项：关闭下游闸门D，打开上游阀门A，能让闸室与上游形成连通器，使水位相平，符合要求，正确；
C选项：打开下游闸门D，闸室与下游连通，水位与下游一致，低于上游水位，客轮无法进入，错误；
D选项：打开下游闸门D、关闭上游阀门A，闸室水位与下游一致，无法与上游水位持平，客轮无法进入，错误。
【答案】
B
【知识点】
连通器原理；船闸工作过程
【点评】
本题考查连通器原理在船闸中的实际应用，需要结合船闸的工作流程，明确不同阶段阀门、闸门的状态变化，理解连通器“各部分液面保持相平”的特点是解题关键。
【难度系数】
0.6
要解决这道题，首先需回忆连通器的原理，明确船闸的工作逻辑：客轮从上游进入闸室，需要让闸室与上游的水位相平，这样客轮才能顺利驶入闸室。接下来分析各阀门、闸门的状态：要使闸室和上游水位相平，需打开上游阀门A，让上游与闸室形成连通器，使水位逐渐一致；同时需关闭下游闸门D和下游阀门B，避免闸室的水向下流，保证水位能与上游持平。再逐一对比选项，判断正确的操作组合。
【解析】
船闸是利用连通器原理工作的。当上游客轮准备进入闸室时，需使闸室水位与上游水位相平：
1. 关闭下游闸门D和下游阀门B，防止闸室的水向下游流动，保证闸室可以蓄水；
2. 打开上游阀门A，使上游与闸室构成连通器，上游的水会流入闸室，直到两者水位相平，客轮即可驶入闸室。
对各选项分析：
A选项：打开下游阀门B会使闸室与下游连通，水位无法与上游相平，客轮无法进入闸室，错误；
B选项：关闭下游闸门D，打开上游阀门A，能让闸室与上游形成连通器，使水位相平，符合要求，正确；
C选项：打开下游闸门D，闸室与下游连通，水位与下游一致，低于上游水位，客轮无法进入，错误；
D选项：打开下游闸门D、关闭上游阀门A，闸室水位与下游一致，无法与上游水位持平，客轮无法进入，错误。
【答案】
B
【知识点】
连通器原理；船闸工作过程
【点评】
本题考查连通器原理在船闸中的实际应用，需要结合船闸的工作流程，明确不同阶段阀门、闸门的状态变化，理解连通器“各部分液面保持相平”的特点是解题关键。
【难度系数】
0.6
