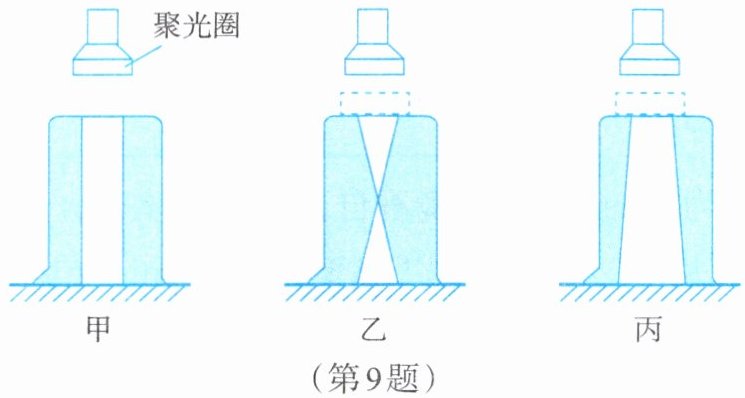

9. 将一个大烧杯倒扣在桌面上，里面充以烟雾。用手电筒通过杯底自上而下照射，调节手电筒的聚光圈，使通过烟雾的光形成如图甲所示粗细均匀的柱形光束。

（1）烧杯内充以烟雾，是利用了烟尘微粒对光的（填“镜面反射”或“漫反射”）来显示光通过的径迹。
（2）在烧杯底和手电筒的聚光圈之间（虚线框内）放一块透镜。观察到如图乙所示的现象时，说明该透镜是镜；观察到如图丙所示的现象时，说明该透镜是镜。

9. (1) 漫反射 (2) 凸透 凹透

【分析】
本题分为两小问，第一问需明确烟雾显示光径迹的原理，烟尘微粒对光的漫反射能让不同方向都看到光的路径；第二问根据透镜对光束的作用判断透镜类型，凸透镜对光有会聚作用，凹透镜对光有发散作用，对比甲、乙、丙的光束变化即可得出结论。
【解析】
（1）烟雾中的烟尘微粒表面粗糙，光照射到这些微粒上会发生漫反射，反射光线向各个方向传播，因此可以从不同方向观察到光的传播径迹，故填漫反射。
（2）图乙中，原本粗细均匀的柱形光束经过透镜后向中间会聚交叉，说明该透镜对光有会聚作用，符合凸透镜的光学特性，因此是凸透镜；图丙中，光束经过透镜后向外发散、宽度变大，说明该透镜对光有发散作用，符合凹透镜的光学特性，因此是凹透镜。
【答案】
(1) 漫反射 (2) 凸透 凹透
【知识点】
光的漫反射；透镜对光的作用；凸透镜与凹透镜
【点评】
本题结合实验图示考查了漫反射的应用和透镜的光学性质，通过对比光束的变化即可判断透镜类型，难度适中，属于基础应用类题目。
【难度系数】
0.7
