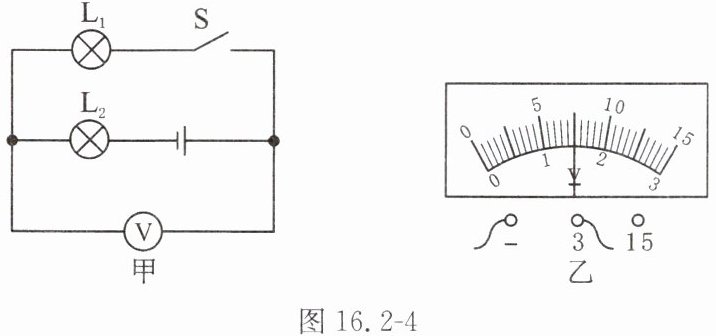

3.在图16.2-4甲所示的电路中，电源电压为6 V，当开关S闭合时，电压表的示数如图16.2-4乙所示，则灯泡L₁两端的电压为 V，灯泡L₂两端的电压为 V。

图16.2-4

3. 1.5 4.5

【分析】首先分析电路：图甲中L₁与L₂串联，电压表并联在L₁两端，测量L₁的电压；接着读取电压表的示数：图乙中电压表选用0~3V量程，分度值为0.1V，据此得到L₁的电压；再根据串联电路总电压等于各部分电压之和，用电源电压减去L₁的电压，即可算出L₂两端的电压。
【解析】1. 电路分析：由图甲可知，灯泡L₁与L₂串联，电压表测L₁两端的电压。2. 电压表示数读取：图乙中电压表选用0~3V量程，分度值为0.1V，指针示数为1.5V，即L₁两端电压U₁=1.5V。3. 计算L₂两端电压：已知电源电压U=6V，根据串联电路电压规律U=U₁+U₂，可得L₂两端电压U₂=U-U₁=6V-1.5V=4.5V。
【答案】1.5；4.5
【知识点】串联电路电压规律、电压表读数
【点评】本题是串联电路电压规律与电压表读数的基础应用，解题关键是明确电压表的测量对象，掌握串联电路电压的特点，难度较低。
【难度系数】0.7

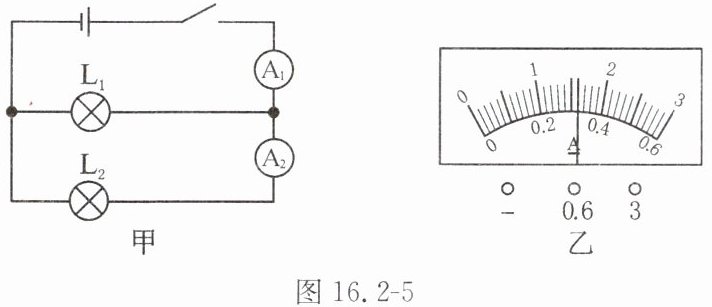

4. 如图16.2-5甲所示，灯泡$\mathrm{L}_1$两端的电压为3 V，开关闭合后，$\mathrm{A}_1$、$\mathrm{A}_2$两个电表的指针偏转情况均如图16.2-5乙所示，灯泡$\mathrm{L}_2$两端电压是 V。通过灯泡$\mathrm{L}_1$电流是 A，通过灯泡$\mathrm{L}_2$的电流是 A。

4. 3 1.28 0.32

【分析】首先观察图甲，灯泡$\mathrm{L}_1$与$\mathrm{L}_2$并联，根据并联电路的电压规律，各支路两端电压相等，因此$\mathrm{L}_2$两端电压等于$\mathrm{L}_1$两端电压；再分析电流表：$\mathrm{A}_1$测干路总电流，$\mathrm{A}_2$测$\mathrm{L}_2$支路电流，干路电流大于支路电流，而两表指针偏转角度相同，说明它们使用的量程不同：$\mathrm{A}_1$用$0∼3\mathrm{A}$量程，$\mathrm{A}_2$用$0∼0.6\mathrm{A}$量程。先读取$\mathrm{A}_2$的示数（即$\mathrm{L}_2$的电流），再读取$\mathrm{A}_1$的示数（总电流），最后根据并联电路电流规律计算$\mathrm{L}_1$的电流。
【解析】1. 并联电路电压规律：并联电路中各支路两端电压相等，已知$\mathrm{L}_1$两端电压为$3\mathrm{V}$，故$\mathrm{L}_2$两端电压$U_2=U_1=3\mathrm{V}$。
2. 电流表量程与读数：$\mathrm{A}_2$测$\mathrm{L}_2$电流，用$0∼0.6\mathrm{A}$量程，分度值为$0.02\mathrm{A}$，指针对应示数$I_2=0.32\mathrm{A}$；$\mathrm{A}_1$测干路电流，用$0∼3\mathrm{A}$量程，分度值为$0.1\mathrm{A}$，指针对应示数$I_{\mathrm{总}}=1.6\mathrm{A}$。
3. 并联电路电流规律：干路电流等于各支路电流之和，因此$\mathrm{L}_1$的电流$I_1=I_{\mathrm{总}}-I_2=1.6\mathrm{A}-0.32\mathrm{A}=1.28\mathrm{A}$。
【答案】3 1.28 0.32
【知识点】并联电路电压规律、电流表读数、并联电路电流规律
【点评】本题考查并联电路的电压和电流规律，核心是根据干路与支路电流的大小关系判断电流表量程，再正确读取电流值，属于基础应用题型。
【难度系数】0.5

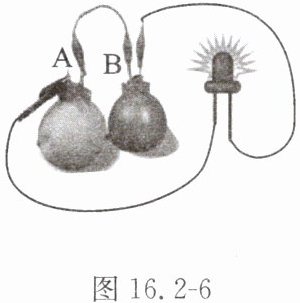

5. 如图16.2-6所示，两个水果提供的电力足以点亮一个发光二极管，此时水果相当于电池，为发光二极管两端提供了。若金属导线A、B中的自由电荷从B向A定向移动，则该金属导线中的电流方向为（选填“由A到B”或“由B到A”）。为了使发光二极管变得更亮，可以在电路中再（选填“串联”或“并联”）一个水果电池。

图16.2-6 图16.2-7 图16.2-8

5. 电压 由A到B 串联

【分析】首先，明确电源的作用：电源是为电路提供电压的装置，水果作为电池，因此会为发光二极管提供电压。其次，牢记电流方向的规定：正电荷定向移动的方向为电流方向，金属导线中的自由电荷是带负电的电子，电子定向移动的方向与电流方向相反，已知自由电荷从B向A移动，可推出电流方向。最后，要使发光二极管更亮，需增大电路总电压，结合串并联电池的电压特点：串联电池总电压等于各电池电压之和，并联电池总电压与单个电池电压相等，据此选择连接方式。
【解析】1. 电源的作用是提供电压，水果相当于电池，所以为发光二极管两端提供电压；2. 电流方向规定为正电荷定向移动的方向，金属中自由电荷是带负电的电子，其定向移动方向与电流方向相反，已知自由电荷从B向A移动，因此电流方向为由A到B；3. 串联电池可增大总电压，并联电池电压不变，要增大电压使二极管更亮，应串联一个水果电池。
【答案】电压 由A到B 串联
【知识点】电源的作用、电流方向的规定、串并联电池的电压特点
【点评】本题结合水果电池考查电路基础知识点，难度较低，学生只要掌握电源作用、电流方向规定及串并联电池的电压特点即可解答，属于基础题。
【难度系数】0.6

6.如图16.2-7所示是用充电宝同时给三部手机充电的情景。三部手机在电路中的连接方式为（选填“串联”或“并联”），三部手机充电时，它们两端的电压（选填“相等”或“不相等”）。

6. 并联 相等

【分析】要判断三部手机的连接方式，需依据串联、并联电路的特点：串联电路中用电器依次连接，电流只有一条路径，各用电器相互影响；并联电路中用电器并列连接，电流有多条路径，各用电器独立工作。再结合并联电路的电压规律分析电压情况。
【解析】1. 判断连接方式：充电宝给三部手机充电时，三部手机可独立充电、互不影响，符合并联电路的特点，因此连接方式为并联。2. 判断电压：根据并联电路的电压规律，各支路两端的电压相等，所以三部手机充电时两端的电压相等。
【答案】并联；相等
【知识点】电路连接方式；并联电路的电压特点
【点评】本题结合生活实际考查电路连接方式的判断和并联电路的电压特点，属于基础知识点的应用，难度较低。
【难度系数】0.9

7.如图16.2-8所示为一种新型装饰用的LED灯带，它由40个相同的LED灯串联组成，若通过第一个LED灯的电流是10 mA，则通过第23个LED灯的电流是 A。若每个LED灯正常工作的电压为2 V，则电源电压为 V。

7. 0.01 80

【分析】
要解决这道题，需运用串联电路的核心规律：一是串联电路中各处电流相等，二是串联电路总电压等于各用电器两端电压之和。先根据电流规律和单位换算求第23个LED的电流，再根据电压规律计算电源电压。
【解析】
1. 电流计算：由于40个LED灯串联，根据串联电路的电流特点（各处电流相等），通过第23个LED灯的电流与第一个LED灯的电流相同，即I=10mA。单位换算：1mA=0.001A，因此10mA=10×0.001A=0.01A。
2. 电源电压计算：每个LED灯正常工作电压为2V，40个相同LED串联，根据串联电路的电压特点（总电压等于各部分电压之和），电源电压U=40×2V=80V。
【答案】
0.01；80
【知识点】
串联电路的电流规律；串联电路的电压规律
【点评】
本题考查串联电路的基础规律，属于常规应用题，只要掌握串联电路电流、电压的特点，结合简单单位换算即可解答，难度较低。
【难度系数】
0.7
