10. 在探究杠杆平衡条件的实验中：

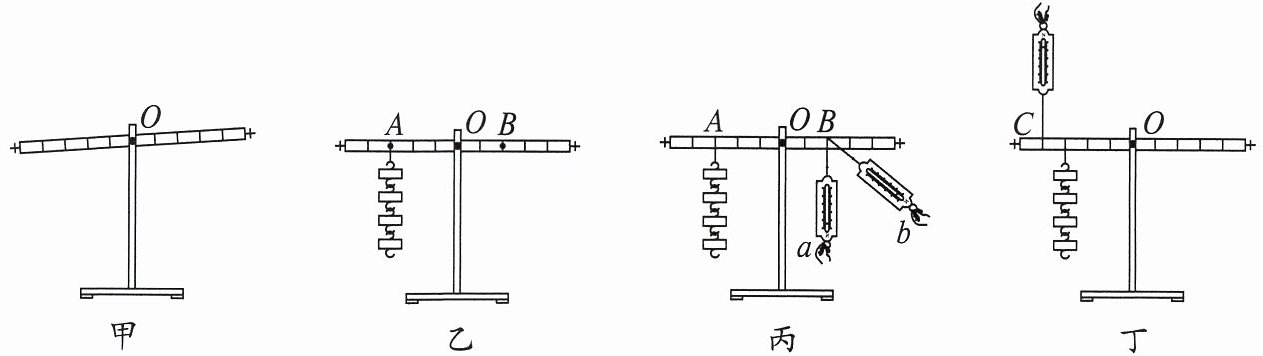

(1)如图甲所示，实验前，杠杆左端下沉，则应将左端的平衡螺母向（选填“左”或“右”）调节，直到杠杆在水平位置平衡，目的是便于测量。
(2)如图乙所示，杠杆上的刻度均匀，在A点挂4个钩码，要使杠杆在水平位置平衡，应在B点挂个相同的钩码；当杠杆平衡后，将A、B两点下方所挂的钩码同时朝远离支点O的方向移动一小格，则杠杆（选填“能”或“不能”）在水平位置保持平衡。
(3)如图丙所示，若不在B点挂钩码，改用弹簧测力计在B点向下拉杠杆，使杠杆仍在水平位置平衡，当测力计从a位置转到b位置时，其示数大小将。
(4)如图丁所示，已知每个钩码重0.5 N，杠杆上每个小格长度为2 cm，当弹簧测力计在C点竖直向上拉杠杆，使杠杆在水平位置平衡时，拉力F的力臂大小为 cm，弹簧测力计示数大小为 N。

10.(1)右 力臂的大小 (2)6 不能 (3)变大 (4)8 1.5

【分析】
本题围绕探究杠杆平衡条件的实验展开，需结合杠杆平衡条件（$F_1L_1=F_2L_2$）分析各问题：
1. 实验前调节杠杆平衡：杠杆左端下沉说明左侧偏重，平衡螺母向高侧（右）调节，水平平衡时力臂与杠杆重合，便于测量力臂；
2. 乙图中利用杠杆平衡条件计算B点钩码数，移动后重新计算两侧力与力臂的乘积，判断杠杆是否平衡；
3. 丙图中弹簧测力计斜拉时力臂变小，根据杠杆平衡条件分析拉力变化；
4. 丁图中先确定动力臂，再结合杠杆平衡条件计算拉力大小。
【解析】
(1) 实验前杠杆左端下沉，应将左端平衡螺母向右调节，使杠杆在水平位置平衡；杠杆水平平衡时，力的方向与杠杆垂直，力臂可直接从杠杆刻度读取，目的是便于测量力臂的大小。
(2) 设每个钩码重为$G$，每小格长为$L$。根据杠杆平衡条件：$4G×3L = nG×2L$，解得$n=6$，即B点挂6个钩码；
A、B钩码各远离支点移动1小格后，左侧力与力臂乘积：$4G×4L=16GL$，右侧：$6G×3L=18GL$，因$16GL≠18GL$，故杠杆不能平衡。
(3) 测力计从a转到b时，拉力方向不再垂直杠杆，力臂（支点到拉力作用线的垂直距离）变小；阻力和阻力臂不变，根据杠杆平衡条件，动力臂变小则动力（测力计示数）变大。
(4) C点到O的距离为4小格，动力臂$L_1=4×2cm=8cm$；钩码总重$4×0.5N=2N$，钩码到O的距离为3小格，阻力臂$L_2=3×2cm=6cm$；根据杠杆平衡条件：$F×8cm=2N×6cm$，解得$F=1.5N$。
【答案】
(1) 右；力臂的大小 (2) 6；不能 (3) 变大 (4) 8；1.5
【知识点】
杠杆平衡条件、力臂测量、杠杆应用
【点评】
本题是探究杠杆平衡条件的基础实验题，涵盖实验调节、平衡条件应用、力臂变化分析等核心考点，需学生熟练掌握杠杆平衡条件并结合实际情景分析，难度适中。
【难度系数】
0.3
