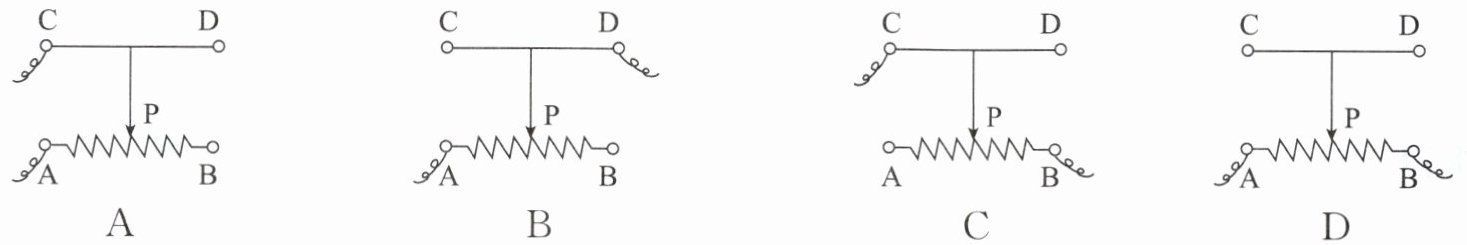

8. 如图所示是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变大的是
（
（
C
）答案
8. C
解析
【分析】
解题时首先要明确滑动变阻器的核心使用规则：采用“一上一下”的接线方式，接入电路的电阻丝是下方接线柱与滑片P之间的部分，电阻大小随这段电阻丝的长度增大而增大。题目要求滑片P向左滑动时连入电阻变大，说明滑片左移时，接入电路的电阻丝长度要变长，由此可推导出滑动变阻器的下接线柱必须接右侧的B端，再逐一核对四个选项的接线情况即可得到答案。
【解析】
滑动变阻器通过改变接入电路的电阻丝长度改变电阻，接入电路的有效电阻丝为下方接线柱到滑片的部分：
1. 选项A：接线柱接A、C，下接线柱为A，滑片P向左滑动时，AP段电阻丝长度变短，接入电阻变小，不符合要求；
2. 选项B：接线柱接A、D，下接线柱为A，滑片P向左滑动时，AP段电阻丝长度变短，接入电阻变小，不符合要求；
3. 选项C：接线柱接B、C，下接线柱为B，滑片P向左滑动时，BP段电阻丝长度变长，接入电阻变大，符合要求；
4. 选项D：接线柱接A、B，将全部电阻丝接入电路，滑片移动时接入电阻始终为最大阻值，不会发生变化，不符合要求。
综上，符合条件的是选项C。
【答案】
C
【知识点】
滑动变阻器的使用，滑动变阻器工作原理
【点评】
本题是滑动变阻器基础应用的典型题，核心考点是判断滑片移动时接入电阻的变化，解题的关键是先锁定下方接线柱，通过判断滑片和下接线柱的距离变化快速得到电阻变化，要注意避免“接两个下接线柱相当于定值电阻”这类易错误区。
【难度系数】
0.7
解题时首先要明确滑动变阻器的核心使用规则：采用“一上一下”的接线方式，接入电路的电阻丝是下方接线柱与滑片P之间的部分，电阻大小随这段电阻丝的长度增大而增大。题目要求滑片P向左滑动时连入电阻变大，说明滑片左移时，接入电路的电阻丝长度要变长，由此可推导出滑动变阻器的下接线柱必须接右侧的B端，再逐一核对四个选项的接线情况即可得到答案。
【解析】
滑动变阻器通过改变接入电路的电阻丝长度改变电阻，接入电路的有效电阻丝为下方接线柱到滑片的部分：
1. 选项A：接线柱接A、C，下接线柱为A，滑片P向左滑动时，AP段电阻丝长度变短，接入电阻变小，不符合要求；
2. 选项B：接线柱接A、D，下接线柱为A，滑片P向左滑动时，AP段电阻丝长度变短，接入电阻变小，不符合要求；
3. 选项C：接线柱接B、C，下接线柱为B，滑片P向左滑动时，BP段电阻丝长度变长，接入电阻变大，符合要求；
4. 选项D：接线柱接A、B，将全部电阻丝接入电路，滑片移动时接入电阻始终为最大阻值，不会发生变化，不符合要求。
综上，符合条件的是选项C。
【答案】
C
【知识点】
滑动变阻器的使用，滑动变阻器工作原理
【点评】
本题是滑动变阻器基础应用的典型题，核心考点是判断滑片移动时接入电阻的变化，解题的关键是先锁定下方接线柱，通过判断滑片和下接线柱的距离变化快速得到电阻变化，要注意避免“接两个下接线柱相当于定值电阻”这类易错误区。
【难度系数】
0.7
9. 某班同学做“用滑动变阻器改变电流”的实验,电路如图所示.
(1)闭合开关前应移动滑片P,使滑动变阻器连入电路中的电阻
(2)若实验中电流不超过0.6A,请用笔画线代替导线将实物图连接起来.
(3)开始实验后,甲同学发现无论怎样移动滑片P,灯的亮度都不发生变化,而且一直很暗,这可能是因为
(1)闭合开关前应移动滑片P,使滑动变阻器连入电路中的电阻
最大
,闭合开关后,要想让灯更亮些,则应将滑片P向左
移动.(2)若实验中电流不超过0.6A,请用笔画线代替导线将实物图连接起来.
(3)开始实验后,甲同学发现无论怎样移动滑片P,灯的亮度都不发生变化,而且一直很暗,这可能是因为
滑动变阻器同时接下面两个接线柱
;乙同学发现无论怎样移动滑片P,灯一直很亮,这可能是因为滑动变阻器接了上面两个接线柱
;丙同学缓慢移动滑片P时,看到灯忽亮又忽灭,这可能是因为滑动变阻器滑片接触不良
.答案
9. (1)最大 左 (2)如答图所示
(3)滑动变阻器同时接下面两个接线柱 滑动变阻器接了上面两个接线柱 滑动变阻器滑片接触不良
解析
【分析】
这道题围绕滑动变阻器的使用规则展开，解题思路可以分三步梳理：
1. 第一问首先回忆电路连接的安全操作：闭合开关前滑动变阻器要调到最大阻值，目的是保护电路；要让灯更亮，需要电路电流变大，滑动变阻器接入电阻就要变小，对照电路图里滑动变阻器接入的是滑片左侧的电阻丝，所以滑片向左移动就能减小接入电阻。
2. 第二问连接实物时，按照左侧电路图的串联顺序依次连接：先把两节干电池串联作为电源，然后依次连接开关、灯泡、滑动变阻器、电流表，最后回到电源负极，注意电流表量程选0~0.6A，滑动变阻器要遵循“一上一下”的接线原则。
3. 第三问的故障分析，根据故障现象反推原因：灯亮度不变一直很暗，说明滑动变阻器接入的是全部电阻丝，电阻最大且无法改变；灯一直很亮亮度不变，说明滑动变阻器接入的电阻几乎为0，相当于导线；移动滑片时灯忽亮忽灭，说明电路时通时断，是滑片和电阻丝接触不良导致的。
【解析】
(1) 为了保护电路，闭合开关前，滑动变阻器接入电路的电阻要调到最大值；灯变亮说明电路中电流变大，滑动变阻器接入电阻需要减小，由电路图可知，此时滑片P向左移动，接入电路的电阻丝长度变短，电阻减小，电流变大，灯变亮。
(2) 实物连接步骤：①将两节干电池首尾相连串联，电源正极接开关的一个接线柱；②开关的另一个接线柱接灯泡的一个接线柱，灯泡的另一个接线柱接滑动变阻器的上方任意一个接线柱（C或D）；③滑动变阻器的下方A接线柱接电流表的0.6A接线柱，电流表的负接线柱接电源负极，形成完整串联回路，符合电路图的连接逻辑。
(3) 故障分析：
移动滑片灯亮度不变且一直很暗，说明滑动变阻器接入了全部电阻丝，电阻最大且无法调节，原因是滑动变阻器同时接了下面两个接线柱；
移动滑片灯一直很亮，说明滑动变阻器接入电阻几乎为0，相当于导线，原因是滑动变阻器同时接了上面两个接线柱；
移动滑片时灯忽亮忽灭，说明电路通断不稳定，原因是滑动变阻器滑片接触不良。
【答案】
(1) 最大 左
(2)
(3) 滑动变阻器同时接下面两个接线柱 滑动变阻器接了上面两个接线柱 滑动变阻器滑片接触不良
【知识点】
滑动变阻器的使用，电路故障分析，实物电路连接
【点评】
本题全面考察滑动变阻器相关实验的核心考点，从基础操作规范、实物连线到故障排查，覆盖了该实验的全部核心要求，需要学生理解滑动变阻器“一上一下”的接线原理，能结合故障现象反推接线错误的情况，是电学基础实验的典型习题。
【难度系数】
0.7
这道题围绕滑动变阻器的使用规则展开，解题思路可以分三步梳理：
1. 第一问首先回忆电路连接的安全操作：闭合开关前滑动变阻器要调到最大阻值，目的是保护电路；要让灯更亮，需要电路电流变大，滑动变阻器接入电阻就要变小，对照电路图里滑动变阻器接入的是滑片左侧的电阻丝，所以滑片向左移动就能减小接入电阻。
2. 第二问连接实物时，按照左侧电路图的串联顺序依次连接：先把两节干电池串联作为电源，然后依次连接开关、灯泡、滑动变阻器、电流表，最后回到电源负极，注意电流表量程选0~0.6A，滑动变阻器要遵循“一上一下”的接线原则。
3. 第三问的故障分析，根据故障现象反推原因：灯亮度不变一直很暗，说明滑动变阻器接入的是全部电阻丝，电阻最大且无法改变；灯一直很亮亮度不变，说明滑动变阻器接入的电阻几乎为0，相当于导线；移动滑片时灯忽亮忽灭，说明电路时通时断，是滑片和电阻丝接触不良导致的。
【解析】
(1) 为了保护电路，闭合开关前，滑动变阻器接入电路的电阻要调到最大值；灯变亮说明电路中电流变大，滑动变阻器接入电阻需要减小，由电路图可知，此时滑片P向左移动，接入电路的电阻丝长度变短，电阻减小，电流变大，灯变亮。
(2) 实物连接步骤：①将两节干电池首尾相连串联，电源正极接开关的一个接线柱；②开关的另一个接线柱接灯泡的一个接线柱，灯泡的另一个接线柱接滑动变阻器的上方任意一个接线柱（C或D）；③滑动变阻器的下方A接线柱接电流表的0.6A接线柱，电流表的负接线柱接电源负极，形成完整串联回路，符合电路图的连接逻辑。
(3) 故障分析：
移动滑片灯亮度不变且一直很暗，说明滑动变阻器接入了全部电阻丝，电阻最大且无法调节，原因是滑动变阻器同时接了下面两个接线柱；
移动滑片灯一直很亮，说明滑动变阻器接入电阻几乎为0，相当于导线，原因是滑动变阻器同时接了上面两个接线柱；
移动滑片时灯忽亮忽灭，说明电路通断不稳定，原因是滑动变阻器滑片接触不良。
【答案】
(1) 最大 左
(2)
(3) 滑动变阻器同时接下面两个接线柱 滑动变阻器接了上面两个接线柱 滑动变阻器滑片接触不良
【知识点】
滑动变阻器的使用，电路故障分析，实物电路连接
【点评】
本题全面考察滑动变阻器相关实验的核心考点，从基础操作规范、实物连线到故障排查，覆盖了该实验的全部核心要求，需要学生理解滑动变阻器“一上一下”的接线原理，能结合故障现象反推接线错误的情况，是电学基础实验的典型习题。
【难度系数】
0.7
10. 如图所示是大型电子地磅的电路图. 当称重物时,在压力作用下滑片P向B端滑动,滑动变阻器连入电路的电阻
变小
,电流表的示数变大
,这样只要把各电流对应的重量刻在电流表的刻度盘上,就可以显示被称物体的重量.(均填“变大”“变小”或“不变”)答案
10. 变小 变大
解析
【分析】
我们按照逻辑顺序逐步推导：首先第一步先明确滑动变阻器接入电路的电阻段，观察电路图可知，电流经过滑动变阻器的路径是从上端接线流入，从下端B侧的接线流出，接入电路的是滑片P到上端A的电阻丝部分；第二步，当滑片P向B端滑动时，接入电路的电阻丝长度变短，根据滑动变阻器的工作特性，电阻丝越短接入的电阻就越小；第三步，整个电路为滑动变阻器R和定值电阻R'串联，电源电压恒定，结合欧姆定律就能推导电路电流的变化，最终得到电流表的示数变化。
【解析】
1. 当滑片P向B端滑动时，滑动变阻器接入电路的电阻丝长度不断减小，因此滑动变阻器连入电路的电阻变小；
2. 串联电路总电阻等于各部分电阻之和，即$R_{总}=R+R'$，滑动变阻器接入电阻变小，电路总电阻也随之变小；
3. 电源电压U保持不变，根据欧姆定律$I=\frac{U}{R_{总}}$，总电阻减小时，电路中的电流会变大，因此电流表的示数变大。
【答案】
变小；变大
【知识点】
滑动变阻器工作原理；欧姆定律应用
【点评】
本题结合电子地磅的实际生活场景，考察基础动态电路分析，解题的核心是准确判断滑片移动时滑动变阻器接入电阻的变化，避免误判接入的电阻段，再结合串联电路规律和欧姆定律即可完成推导，属于电学基础应用型题目。
【难度系数】
0.8
我们按照逻辑顺序逐步推导：首先第一步先明确滑动变阻器接入电路的电阻段，观察电路图可知，电流经过滑动变阻器的路径是从上端接线流入，从下端B侧的接线流出，接入电路的是滑片P到上端A的电阻丝部分；第二步，当滑片P向B端滑动时，接入电路的电阻丝长度变短，根据滑动变阻器的工作特性，电阻丝越短接入的电阻就越小；第三步，整个电路为滑动变阻器R和定值电阻R'串联，电源电压恒定，结合欧姆定律就能推导电路电流的变化，最终得到电流表的示数变化。
【解析】
1. 当滑片P向B端滑动时，滑动变阻器接入电路的电阻丝长度不断减小，因此滑动变阻器连入电路的电阻变小；
2. 串联电路总电阻等于各部分电阻之和，即$R_{总}=R+R'$，滑动变阻器接入电阻变小，电路总电阻也随之变小；
3. 电源电压U保持不变，根据欧姆定律$I=\frac{U}{R_{总}}$，总电阻减小时，电路中的电流会变大，因此电流表的示数变大。
【答案】
变小；变大
【知识点】
滑动变阻器工作原理；欧姆定律应用
【点评】
本题结合电子地磅的实际生活场景，考察基础动态电路分析，解题的核心是准确判断滑片移动时滑动变阻器接入电阻的变化，避免误判接入的电阻段，再结合串联电路规律和欧姆定律即可完成推导，属于电学基础应用型题目。
【难度系数】
0.8
11. 如图所示是一种自动测定油箱内油面高度的装置.
(1)图中虚线框内的装置相当于简单机械中的
(2)图中$R$是电学中的什么元件?
(3)油量表是用
(4)当油箱中的浮标向上运动时,$R$连入电路中的电阻值将
(1)图中虚线框内的装置相当于简单机械中的
杠杆
.(2)图中$R$是电学中的什么元件?
滑动变阻器
.(3)油量表是用
电流
表改装的.(4)当油箱中的浮标向上运动时,$R$连入电路中的电阻值将
减小
,对电流的阻碍作用将减小
,此时电路中的电流将增大
.(均填“增大”或“减小”)答案
11. (1)杠杆 (2)滑动变阻器 (3)电流 (4)减小 减小 增大
解析
【分析】
我们可以逐个小问梳理思考逻辑：①先观察虚线框内的结构，它有固定的支点，浮标的升降可以带动硬杆绕支点转动，符合杠杆的核心特征；②元件R的滑片可随油面高度联动，改变接入电路的电阻大小，对应滑动变阻器的功能；③油量表是串联在整个电路中的，电流表的使用规则就是串联在被测电路中，由此判断油量表的改装来源；④当浮标向上运动时，通过杠杆带动R的滑片转动，接入电路的电阻丝长度会变短，结合欧姆定律就能依次推导电阻、阻碍作用、电流的变化。
【解析】
(1) 虚线框内的硬杆可以绕固定支点转动，符合杠杆的定义，因此该装置相当于简单机械中的杠杆。
(2) 元件R的接入阻值可以随滑片的移动发生改变，以此调整电路的总电阻，是典型的滑动变阻器。
(3) 油量表串联在电路中，符合电流表串联使用的规则，因此油量表是用电流表改装的。
(4) 浮标向上运动时，杠杆带动滑动变阻器的滑片移动，R接入电路的电阻丝长度变短，因此R连入电路的电阻值减小，对电流的阻碍作用随之减小；电路中R和定值电阻R'串联，电源电压不变，根据欧姆定律$I=\frac{U}{R_{总}}$，总电阻减小，电路中的电流将增大。
【答案】
(1)杠杆 (2)滑动变阻器 (3)电流 (4)减小 减小 增大
【知识点】
杠杆识别，滑动变阻器，欧姆定律应用
【点评】
本题结合生活中油量表的实际应用场景，将简单机械和电路基础知识点结合，属于基础应用型题目，解题核心是理清浮标-杠杆-滑动变阻器的联动逻辑，再结合串联电路特点和欧姆定律分析电学量变化，能够帮助学生巩固基础概念的实际应用能力。
【难度系数】
0.8
我们可以逐个小问梳理思考逻辑：①先观察虚线框内的结构，它有固定的支点，浮标的升降可以带动硬杆绕支点转动，符合杠杆的核心特征；②元件R的滑片可随油面高度联动，改变接入电路的电阻大小，对应滑动变阻器的功能；③油量表是串联在整个电路中的，电流表的使用规则就是串联在被测电路中，由此判断油量表的改装来源；④当浮标向上运动时，通过杠杆带动R的滑片转动，接入电路的电阻丝长度会变短，结合欧姆定律就能依次推导电阻、阻碍作用、电流的变化。
【解析】
(1) 虚线框内的硬杆可以绕固定支点转动，符合杠杆的定义，因此该装置相当于简单机械中的杠杆。
(2) 元件R的接入阻值可以随滑片的移动发生改变，以此调整电路的总电阻，是典型的滑动变阻器。
(3) 油量表串联在电路中，符合电流表串联使用的规则，因此油量表是用电流表改装的。
(4) 浮标向上运动时，杠杆带动滑动变阻器的滑片移动，R接入电路的电阻丝长度变短，因此R连入电路的电阻值减小，对电流的阻碍作用随之减小；电路中R和定值电阻R'串联，电源电压不变，根据欧姆定律$I=\frac{U}{R_{总}}$，总电阻减小，电路中的电流将增大。
【答案】
(1)杠杆 (2)滑动变阻器 (3)电流 (4)减小 减小 增大
【知识点】
杠杆识别，滑动变阻器，欧姆定律应用
【点评】
本题结合生活中油量表的实际应用场景，将简单机械和电路基础知识点结合，属于基础应用型题目，解题核心是理清浮标-杠杆-滑动变阻器的联动逻辑，再结合串联电路特点和欧姆定律分析电学量变化，能够帮助学生巩固基础概念的实际应用能力。
【难度系数】
0.8
