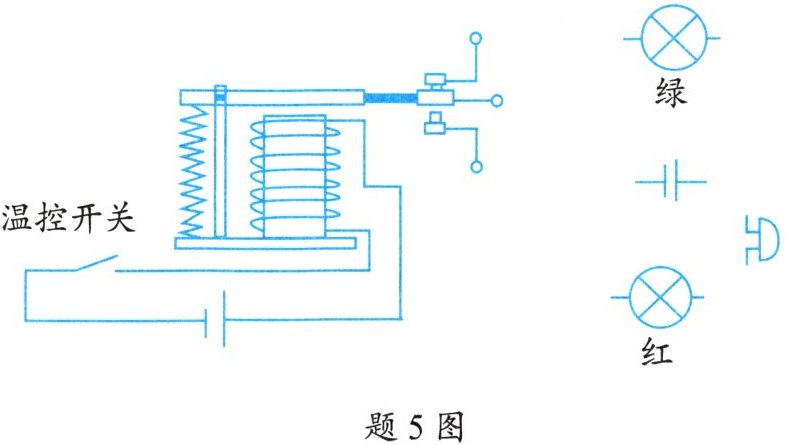

5. 题5图是简单的火警自动报警装置的部分电路,温控开关在常温时断开,绿灯亮；在温度升高到一定值时,开关自动闭合,红灯亮、电铃响,发出报警信号。请根据上述要求,将电路图补充完整。
]
]
答案
控制电路连接：
1. 温控开关与继电器线圈串联后接入电源。
工作电路连接：
2. 电源正极连接继电器公共触点。
3. 继电器常闭触点连接绿灯一端，绿灯另一端接电源负极。
4. 继电器常开触点同时连接红灯一端和电铃一端。
5. 红灯另一端与电铃另一端并联后接电源负极。
电路工作原理：
常温时：温控开关断开，继电器线圈无电流，衔铁在弹簧作用下与常闭触点接触，绿灯电路接通，绿灯亮。
高温时：温控开关闭合，继电器线圈有电流，电磁铁吸引衔铁与常开触点接触，红灯和电铃电路接通，红灯亮、电铃响。
1. 温控开关与继电器线圈串联后接入电源。
工作电路连接：
2. 电源正极连接继电器公共触点。
3. 继电器常闭触点连接绿灯一端，绿灯另一端接电源负极。
4. 继电器常开触点同时连接红灯一端和电铃一端。
5. 红灯另一端与电铃另一端并联后接电源负极。
电路工作原理：
常温时：温控开关断开，继电器线圈无电流，衔铁在弹簧作用下与常闭触点接触，绿灯电路接通，绿灯亮。
高温时：温控开关闭合，继电器线圈有电流，电磁铁吸引衔铁与常开触点接触，红灯和电铃电路接通，红灯亮、电铃响。

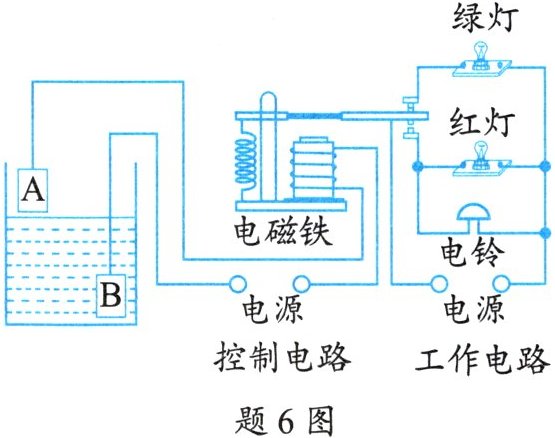

6. 题6图是一种江河水位自动报警器的原理图。当水位低于金属块A时,工作电路绿灯亮；水位到达金属块A时,衔铁被吸下,工作电路红灯和电铃开始工作。某次水位超过金属块A时,由于电磁铁磁性太弱而衔铁没有被吸引下来。下列做法中合理的是(
A.更换弹性更好的弹簧
B.减少电磁铁线圈的匝数
C.增加工作电路的电源电压
D.增加控制电路的电源电压
]
D
)。A.更换弹性更好的弹簧
B.减少电磁铁线圈的匝数
C.增加工作电路的电源电压
D.增加控制电路的电源电压
]
答案
D
解析
电磁铁磁性强弱与电流大小、线圈匝数、有无铁芯有关。题目中磁性太弱，需增强磁性。A选项更换弹性更好的弹簧会使衔铁更难被吸引，错误；B选项减少匝数会减弱磁性，错误；C选项工作电路电源电压不影响控制电路电磁铁磁性，错误；D选项增加控制电路电源电压，可增大控制电路电流，增强电磁铁磁性，正确。

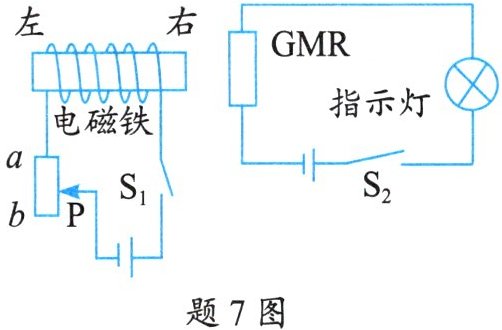

7. 法国科学家阿尔贝·费尔和德国科学家彼得·格林贝格尔由于发现了巨磁电阻效应(GMR effect)而荣获2007年度诺贝尔物理学奖。如题7图所示,GMR代表巨磁电阻,在磁场中,其阻值随磁场的逐渐变强而减小。闭合开关$S_1、$$S_2,$电磁铁左端为
]
N
极,将滑片P向a
端滑动,电磁铁磁性变强,指示灯变亮
。]
答案
N；a；变亮
解析
由图知，电磁铁线圈中电流从右端流入、左端流出，根据安培定则，用右手握住螺线管，四指指向电流方向，大拇指指向左端，故电磁铁左端为N极；要使电磁铁磁性变强，需增大电流，滑动变阻器滑片P应向a端滑动，减小接入电路的电阻；电磁铁磁性变强，GMR阻值减小，指示灯所在电路总电阻减小，电流增大，指示灯变亮。
