1. (2023·徐州)电路是用导线把电源、用电器、
开关
等元件连接起来组成的电流路径。实验室所用导线的材料通常是铜
。如果用导线直接将电源两极相连,就会造成短路
,损坏电源。答案
开关 铜 短路
2. 如图所示的电路中,当闭合开关
$ S_{1} $、$ S_{3} $
时,灯$L_{1}$、$L_{2}$并联；当只闭合开关$ S_{2} $
时,灯$L_{1}$、$L_{2}$串联；当闭合开关$ S_{2} $、$ S_{3} $
时,灯$L_{1}$被短路,不会发光；灯$L_{1}$不能
(能/不能)单独发光。答案
$ S_{1} $、$ S_{3} $ $ S_{2} $ $ S_{2} $、$ S_{3} $ 不能
3. 如图所示,要使$L_{1}和L_{2}$两灯并联,开关S同时控制两灯,则线头M应接在
D (或 F)
点上；要使$L_{1}和L_{2}$并联,开关S只控制$L_{1}$,则线头M应接在E
点上；如果将线头M接C点,那么闭合开关,不发光的灯是$L_{2}$
。答案
$ D $ (或 $ F $) $ E $ $ L_{2} $
解析
要使$L_{1}$和$L_{2}$两灯并联，开关$S$同时控制两灯，则线头$M$应接在$D$（或$F$）点上；要使$L_{1}$和$L_{2}$并联，开关$S$只控制$L_{1}$，则线头$M$应接在$E$点上；如果将线头$M$接$C$点，那么闭合开关，不发光的灯是$L_{2}$。
答案：$D$（或$F$）；$E$；$L_{2}$
答案：$D$（或$F$）；$E$；$L_{2}$

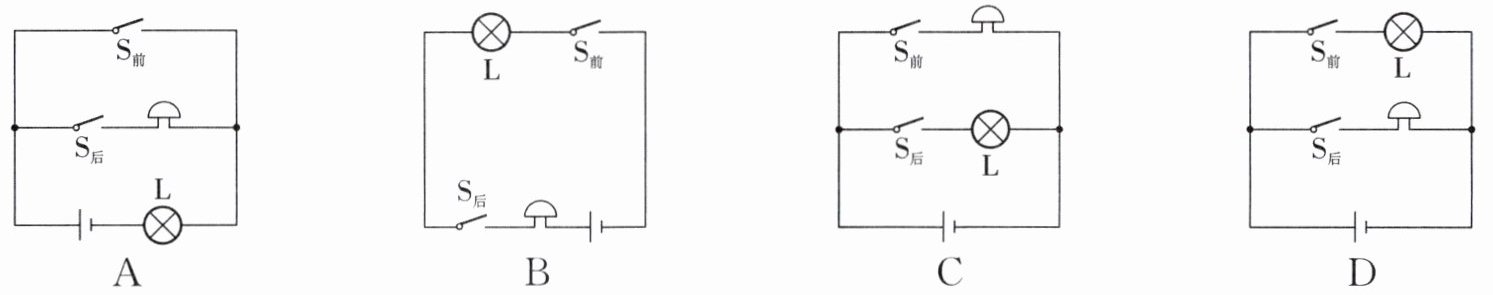

4. (2023·扬州)物流仓库值班室,当前门来人时灯亮,后门来人时电铃响。下列电路设计符合要求的是 (
D
)答案
$ D $

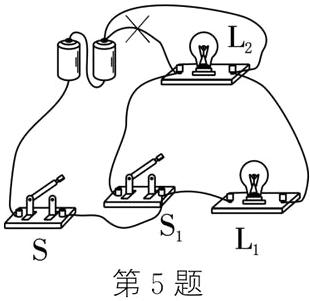

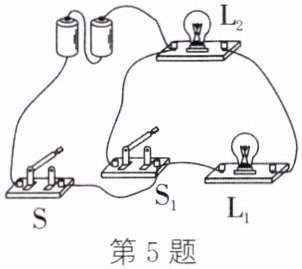

5. 如图所示的实物电路中,当开关都闭合后,会出现短路现象。只改动一根导线,使两灯并联,开关S控制干路,$S_{1}控制灯L_{2}$。在需改动的导线上画“×”,并画出正确接法。
答案
如图所示
6. (2024·无锡江阴段考)为了方便夜间开门锁,有人发明了“感应照明门把手”,它利用感应开关$S_{1}$(人触摸把手,$S_{1}$闭合,不触碰则断开)和光敏开关$S_{2}$(白天断开、晚上闭合)来自动控制电路,以达到夜间并且是有人开门触摸把手时,锁孔旁LED灯发亮,达到照明的目的,请根据设计要求完成题图的实物图连接。
答案
如图所示
7. 如图所示的电路中,电源电压为U,闭合开关S后,$L_{1}两端的电压为U_{1}$,$L_{2}两端的电压为U_{2}$。此时,若$L_{1}$短路(其他正常),则电压表的示数为
0
；若$L_{2}$短路(其他正常),则电压表的示数为U
；若$L_{1}$断路(其他正常),则电压表的示数为U
。答案
$ 0 $ $ U $ $ U $
解析
解：若$L_{1}$短路，电压表的示数为$0$；若$L_{2}$短路，电压表的示数为$U$；若$L_{1}$断路，电压表的示数为$U$。
