8. 在如图所示的电路中,闭合开关S后,电流表$A_{1}$、$A_{2}$的示数分别为0.38 A和0.7 A,电压表的示数为4.5 V,则灯$L_{1}$、$L_{2}$中的电流分别为A和A,$L_{1}$两端的电压为V,电源电压为V。

$ 0.38 $ $ 0.32 $ $ 4.5 $ $ 4.5 $

解：由电路图可知，灯$L_{1}$与$L_{2}$并联，电流表$A_{1}$测通过$L_{1}$的电流，电流表$A_{2}$测干路电流，电压表测电源电压（或$L_{1}$、$L_{2}$两端电压）。
因为并联电路中，干路电流等于各支路电流之和，所以通过$L_{2}$的电流$I_{2}=I - I_{1}=0.7A - 0.38A=0.32A$。
电压表的示数为$4.5V$，即电源电压为$4.5V$，并联电路各支路两端电压相等，所以$L_{1}$两端的电压为$4.5V$。
$0.38$；$0.32$；$4.5$；$4.5$

9. 如图所示电路中,电源电压不变,当开关S断开时,电压表$V_{1}$的示数为5 V,电压表$V_{2}$的示数为7 V；当开关S闭合时,电压表$V_{1}$的示数为9 V,电压表$V_{2}$的示数为5.4 V。电源电压为V；开关S断开时,灯$L_{1}$两端的电压为V；开关S闭合时,灯$L_{1}$两端的电压为V。

$ 9 $ $ 3 $ $ 5.4 $

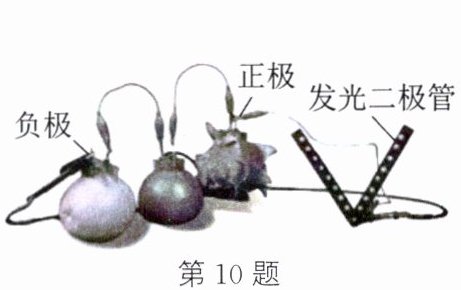

10. (2024·南通海安期末)如图所示,几个水果提供的电力足以点亮一排发光二极管。关于这个电路的说法正确的是 ()

A.水果电池工作时将电能转化为化学能
B.多个水果串联是为了增加电路的电压
C.二极管同时发光说明它们一定是串联
D.水果串联后各水果两端电压一定相等

$ B $

11. 如图甲所示的电路中,闭合开关S后,两个灯泡都能发光,图乙为电流表$A_{1}$指针的位置,如果电流表$A_{2}$的读数是0.6 A,那么下列说法错误的是 ()
A.电流表$A_{1}$的读数是0.3 A
B.灯泡$L_{1}和L_{2}$并联
C.电流表$A_{1}$一定连接“-”“3”接线柱
D.通过灯$L_{1}$的电流为0.9 A

$ A $

解：由图甲可知，电流从电源正极流出，经开关S后分为两支，一支经灯泡$L_{1}$，另一支经电流表$A_{2}$、灯泡$L_{2}$，两支电流汇合后经电流表$A_{1}$回到电源负极，所以灯泡$L_{1}$和$L_{2}$并联，B正确；电流表$A_{1}$测干路电流，电流表$A_{2}$测通过$L_{2}$的电流，即$I_{2}=0.6A$。
由图乙可知，电流表$A_{1}$指针指在0.3A刻度处，若接“-”“0.6”接线柱，量程0~0.6A，分度值0.02A，读数0.3A；若接“-”“3”接线柱，量程0~3A，分度值0.1A，读数1.5A。
因为并联电路中干路电流等于各支路电流之和，所以干路电流$I=I_{1}+I_{2}$，若$A_{1}$读数0.3A，则$I_{1}=I - I_{2}=0.3A - 0.6A=-0.3A$，电流不可能为负，故$A_{1}$不可能接“-”“0.6”接线柱，只能接“-”“3”接线柱，读数1.5A，C正确；此时$I_{1}=I - I_{2}=1.5A - 0.6A=0.9A$，D正确，A错误。
答案：A

12. 如图所示电路,开关闭合后$L_{1}$、$L_{2}$两灯均发光,以下说法正确的是 ()
A.电流表A的示数一定等于$A_{1}$的示数
B.电流表A的示数一定等于$A_{1}$示数的2倍
C.电压表V的示数一定小于$V_{1}$的示数
D.电压表V的示数一定等于$V_{1}$的示数

$ D $

解：由电路图可知，两灯并联，电压表V测电源电压，电压表V₁测L₁两端电压。在并联电路中，各支路两端电压相等且等于电源电压，故电压表V的示数等于V₁的示数。电流表A测干路电流，A₁测L₁支路电流，干路电流等于各支路电流之和，因两灯规格未知，A的示数不一定等于或等于A₁示数的2倍。综上，正确的是D。
答案：D

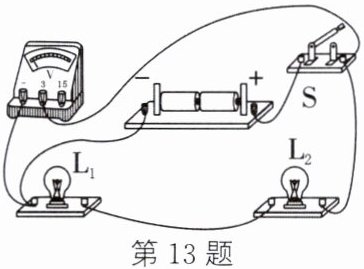

13. 如图所示的电路中,闭合开关S后,下列说法正确的是 ( )

A.电压表测量灯$L_{1}$两端的电压
B.电压表测量灯$L_{2}$两端的电压
C.电压表测量灯$L_{1}和L_{2}$两端的总电压
D.如果灯$L_{2}比L_{1}$亮,那么说明通过灯$L_{2}的电流比L_{1}$的大

$ C $

解：闭合开关S后，电流从电源正极出发，依次经过灯L₂、灯L₁、开关S回到电源负极，两灯串联。电压表并联在电源正负极两端，即并联在灯L₁和L₂两端，所以电压表测量灯L₁和L₂两端的总电压。串联电路中电流处处相等，灯的亮度由实际功率决定，与电流大小无关。
C
