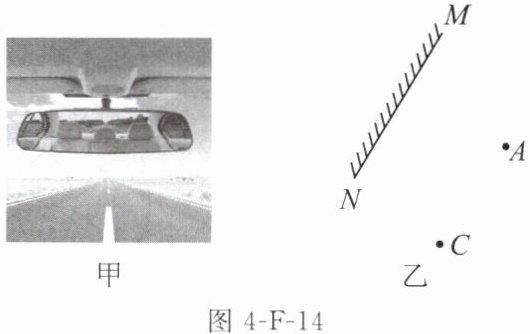

8. (2025自贡)图4-F-14甲为车内后视镜,请在图乙中画出司机的眼睛C通过后视镜MN看见后排座椅上A点的光路图。

8.如图所示

【分析】要画出司机眼睛C通过后视镜MN看见A点的光路，需依据平面镜成像原理：人看到镜中A点，是A点的光经平面镜反射后进入眼睛，因此需先确定A点的像，再找到入射点，进而画出入射光线与反射光线。具体步骤为：①作A点关于平面镜MN的对称点A'（即A的像）；②连接A'与C，A'C与MN的交点为光线的入射点O；③连接A和O（入射光线，箭头从A指向O），连接O和C（反射光线，箭头从O指向C），完成光路图。
【解析】根据平面镜成像的光路作图规范：
1. 作点A关于平面镜MN的对称点A'；
2. 连接A'和C，该线段与平面镜MN的交点为光线的入射点O；
3. 连接A与O，标注箭头（方向：A→O，为入射光线）；连接O与C，标注箭头（方向：O→C，为反射光线），得到完整光路图。
【答案】
【知识点】平面镜成像、光的反射
【点评】本题考查平面镜成像原理的光路作图，需掌握对称法确定像点，结合反射光线路径完成作图，属于光学基础作图题。
【难度系数】0.5

9. (2025辽宁)某小组探究在光的反射现象中反射角和入射角的关系。
(1)注意:为了避免伤害眼睛,使用激光笔时,禁止。

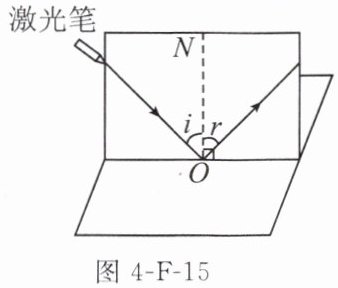

(2)把一块平面镜放在水平桌面上,再把一张纸板地立在平面镜上,纸板上的直线ON垂直于镜面,使一束光贴着纸板沿某一角度射到O点,经平面镜反射,沿另一个方向射出,在纸板上用笔描出入射光和的径迹,并标出入射角i和反射角r,如图所示。

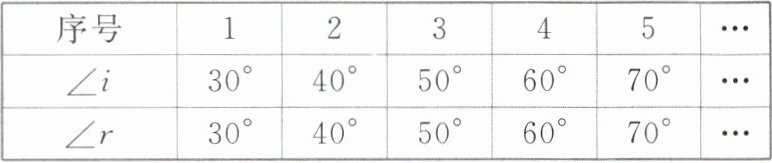

(3)改变光束入射的角度,多做几次实验,换用不同颜色的笔记录每次光的径迹。取下纸板,用测量∠i和∠r的度数,将数据记录在下表中。

分析表中数据,得出结论:在反射现象中,反射角入射角。

9.(1)激光笔直射眼睛
(2)竖直 反射光
(3)量角器 等于

【分析】
本题是探究光的反射规律的实验题，需结合实验安全要求、操作规范及实验结论来解答。第(1)问考查激光笔使用的安全注意事项；第(2)问考查实验中纸板的放置要求及光路记录的对象；第(3)问考查角度测量工具和实验结论，需逐一对应知识点作答。
【解析】
(1) 使用激光笔时，为避免伤害眼睛，禁止激光笔直射眼睛，这是实验安全的基本要求；
(2) 实验中需将纸板竖直立在平面镜上，保证法线垂直镜面，才能在纸板上清晰呈现光路；实验时要描出入射光和反射光的径迹，以便后续测量角度；
(3) 测量入射角和反射角的度数需要用量角器；多次实验分析数据后，可得出在反射现象中，反射角等于入射角的结论。
【答案】
9.(1)激光笔直射眼睛
(2)竖直 反射光
(3)量角器 等于
【知识点】
光的反射实验、光的反射定律、实验基本操作
【点评】
本题为光的反射规律探究实验的基础题，考查实验操作细节、安全要求及核心结论，属于学生需掌握的实验基础内容，难度较低。
【难度系数】
0.8

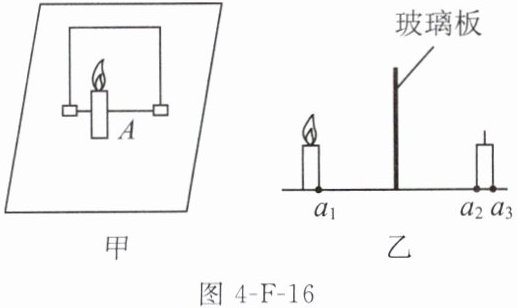

10. (2025济南)我国古代名士谭峭所著《化书》中有“以一镜照形……是影也与形无异”的描述，这激发了小华的好奇心和求知欲，他用如图4-F-16甲所示的装置在水平桌面上进行了平面镜成像特点的实验探究。

(1)将点燃的蜡烛A放在竖直玻璃板的前方，在玻璃板前观察时发现蜡烛的像有明显“重影”，将这个玻璃板更换为（选填“茶色玻璃板”或“薄玻璃板”）可以减小“重影”对实验的影响。
(2)更换玻璃板并记录玻璃板的位置后，小华将未点燃的相同的蜡烛B放在玻璃板后方，移动蜡烛B直到蜡烛B与蜡烛A的像完全重合。如图乙所示，在白纸上$a_1$处标记蜡烛A的位置，在（选填“$a_2$”或“$a_3$”）处标记像的位置，并比较蜡烛A的像的大小与蜡烛本身是否相同。

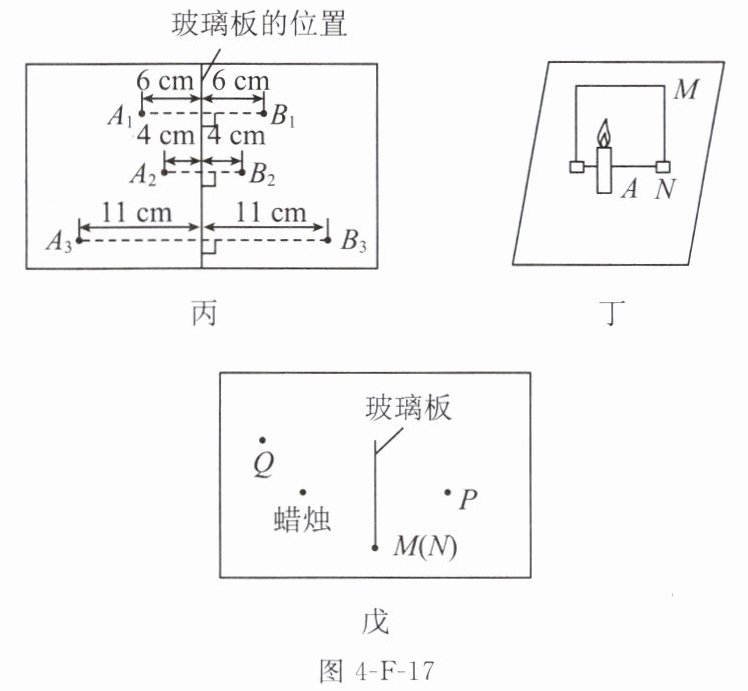

(3)改变蜡烛A的位置，重复实验。如图4-F-17丙所示为小华的部分实验数据记录和处理图，图中$A_1$、$A_2$、$A_3$为蜡烛A的位置，$B_1$、$B_2$、$B_3$为蜡烛A的像的位置，虚线为蜡烛A的位置与对应像的位置的连线。根据图丙得到的结论是。

(4)小华综合分析以上实验现象及数据，得出了平面镜所成的像与物体关于平面镜对称的结论。
(5)如图丁所示，MN为玻璃板的竖直边，蜡烛和玻璃板俯视图如图戊所示；图中P点为蜡烛像的位置，现将蜡烛移动到图中Q点，要使此时蜡烛像的位置仍在P点，可以先将玻璃板以竖直边MN为轴（选填“顺时针”或“逆时针”）转动一定角度（小于90度），然后移动玻璃板（选填“增大”或“减小”）Q点到玻璃板的距离。

10.(1)薄玻璃板
(2)$a_2$
(3)像与物到镜面的距离相等
(5)顺时针 减小

【分析】
本题围绕平面镜成像特点的实验探究展开，需结合实验原理、操作要点及成像规律分析各问题：
(1) 玻璃板有两个反射面，厚玻璃板的两个面都会反射成像，导致“重影”，更换薄玻璃板可使两个像几乎重合，减小重影影响；
(2) 平面镜成像时像与物关于镜面对称，蜡烛A在$a_1$处，其像的位置是$a_1$关于玻璃板的对称点；
(3) 观察图丙中蜡烛A与对应像的位置，可得出像和物到镜面的距离关系；
(5) 根据平面镜成像“像与物关于镜面对称”的特点，调整玻璃板的角度和位置，使蜡烛移到Q点后像仍在P点。
【解析】
(1) 实验中“重影”源于玻璃板太厚，前后表面各成一个像，更换薄玻璃板可减小两个像的间距，从而减小重影影响，故填薄玻璃板；
(2) 平面镜成像时，像与物到镜面的距离相等，因此蜡烛A在$a_1$处，其像的位置为$a_1$关于玻璃板的对称点$a_2$，故填$a_2$；
(3) 分析图丙可知，蜡烛A的位置与对应像的位置到镜面的距离相等，因此结论为像与物到镜面的距离相等；
(5) 当蜡烛移到Q点，要使像仍在P点，需将玻璃板以MN为轴顺时针转动一定角度，再移动玻璃板减小Q点到玻璃板的距离，故依次填顺时针、减小。
【答案】
(1)薄玻璃板
(2)$a_2$
(3)像与物到镜面的距离相等
(5)顺时针；减小
【知识点】
平面镜成像特点，实验探究平面镜成像
【点评】
本题是平面镜成像实验的经典题型，考查实验器材选择、实验操作、结论归纳及成像规律的应用，需学生熟练掌握平面镜成像的核心规律，理解实验设计的原理。
【难度系数】
0.6
