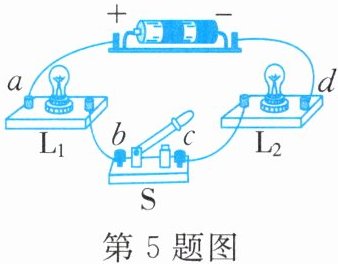

5.如图所示为小明连接的电路，他检查导线连接无误后，闭合开关S，发现两灯均不发光。于是他用一根导线分别连接ab、bc、cd和ac两点，灯$\mathrm{L}_1$、$\mathrm{L}_2$均不发光，再用导线连接bd两点时，灯$\mathrm{L}_1$发光、$\mathrm{L}_2$不发光。由此判定电路的故障是（）


A.灯$\mathrm{L}_1$与开关S均开路
B.灯$\mathrm{L}_2$与开关S均开路
C.灯$\mathrm{L}_1$与开关S均短路
D.灯$\mathrm{L}_2$与开关S均短路

B

由电路图可知，L₁与L₂串联，闭合开关后两灯均不发光，说明电路存在开路故障，若为短路故障至少有一盏灯可发光，因此先排除C、D选项。
若故障为A选项（灯L₁与开关S均开路）：用导线连接ab两点时，L₁被短路，电路通路，L₂应发光，与题中“连接ab两点两灯均不发光”的现象矛盾，排除A。
若故障为B选项（灯L₂与开关S均开路）：连接ab、bc、cd、ac两点时，电路仍存在开路位置，两灯均不发光；连接bd两点时，L₂和开关S被短路，电流路径为电源正极→L₁→导线bd→电源负极，灯L₁发光、L₂不发光，完全符合题中所有现象。

6. 在如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作。一段时间后，电流表A的示数变小，电压表V的示数不变。若故障只发生在电阻$R_1$或$R_2$上，用某完好的定值电阻$R(R＞R_2)$替换$R_2$，替换后电流表A的示数变大，电压表V的示数不变，则 （）


A.$R_1$一定断路
B.$R_1$可能短路
C.$R_2$一定断路
D.$R_2$可能断路

C

由图可知，R₁与R₂并联，电流表测干路电流，电压表测电源电压。
1. 故障后电流表示数变小、电压表示数不变，说明电路不可能出现短路（若任意一个电阻短路，电源会被短路，电压表示数将变为0，与题意矛盾），故障只能是某一电阻断路：
若故障为R₁断路：替换R₂前，电路只有R₂工作，电流为$I=\frac{U}{R_2}$；用$R(R＞R_2)$替换R₂后，电路只有R工作，电流为$I'=\frac{U}{R}$，因$R＞R_2$，故$I'＜I$，电流表示数变小，与“替换后电流表示数变大”的条件矛盾，该故障不成立。
若故障为R₂断路：替换R₂前，电路只有R₁工作，电流为$I=\frac{U}{R_1}$；用完好的R替换R₂后，R₁与R并联，总电流为$I'=\frac{U}{R_1}+\frac{U}{R}$，显然$I'＞I$，电流表示数变大，电压表示数仍等于电源电压保持不变，完全符合题意。
2. 综上，唯一符合所有条件的故障是R₂断路，因此R₂一定断路。

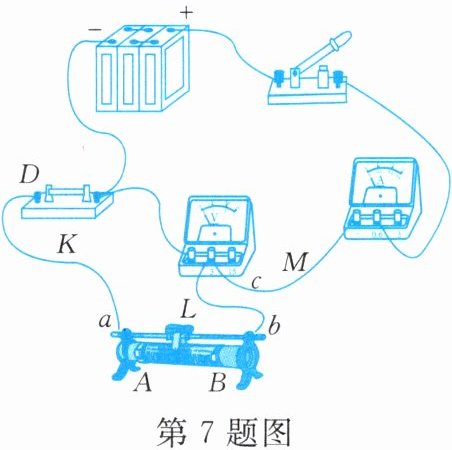

7.在探究电流随电压变化关系时，小红连接好的电路如图所示。闭合开关，发现电流表、电压表均有示数，调节滑动变阻器，电流表、电压表示数都不变化。该电路有不妥之处，下列改正方法正确的是（）


A.将导线K的a端移至接线柱A
B.将导线L的b端移至接线柱B
C.将导线M的c端移至接线柱B
D.将导线L的b端移至接线柱D

A

由电路现象可知，闭合开关调节滑动变阻器时两电表示数均不变，说明滑动变阻器未起到变阻作用，电路接法存在错误：
1. 选项A：将导线K的a端移至接线柱A，定值电阻与滑动变阻器串联，电压表测定值电阻两端电压，滑动变阻器采用“一上一下”的正确接法，调节滑片可改变接入电路的电阻，从而改变电路电流和定值电阻两端电压，符合探究电流随电压变化关系的实验要求。
2. 选项B：将导线L的b端移至接线柱B，滑动变阻器同时接入下方两个接线柱，相当于接入定值电阻，仍无法改变接入电阻，不符合要求。
3. 选项C：将导线M的c端移至接线柱B，电压表并联在滑动变阻器两端，无法测量定值电阻的电压，不符合实验目的。
4. 选项D：将导线L的b端移至接线柱D，滑动变阻器未接入电路，无法调节电路电流电压，不符合要求。
综上，只有A选项的改正方法正确。

8. 在如图所示的电路中，电源电压$U_0$保持不变，闭合开关后，电压表示数为$U_0$。若电路中只有一处故障且只发生在小灯泡L或电阻R处，请回答下列问题：

（1）电路中出现的故障可能是。
（2）为了确定故障，现用一个完好的电阻$R_0$替换电阻R。请根据以上信息，写出小灯泡发光情况、替换前后电压表示数的变化情况及相对应的故障：。

解：
(1) 由电路图可知，小灯泡L与电阻R串联，电压表测量电阻R两端的电压。闭合开关后电压表示数等于电源电压$U_0$，且故障仅发生在L或R处，因此电路的故障可能是电阻R断路或小灯泡L短路。
(2) 用完好的电阻$R_0$替换电阻R后：
若小灯泡L不发光，电压表示数仍为$U_0$（示数不变），则故障为小灯泡L短路；
若小灯泡L发光，电压表示数小于$U_0$（示数变小），则故障为电阻R断路。

9. 如图所示为多挡位加热器的电路图，电热丝$R_1$的阻值小于电热丝$R_2$的阻值。闭合$S_1$和$S_2$时，对电路的分析正确的是（）


A.$R_1$和$R_2$串联
B.$R_1$两端的电压小于$R_2$两端的电压
C.流过$R_1$的电流大于流过$R_2$的电流
D.如果$R_1$断了，$R_2$也不能工作

C

闭合S₁和S₂时，电流存在两条独立路径，R₁与R₂并联：
1. 选项A：R₁和R₂为并联连接，并非串联，A错误。
2. 选项B：并联电路各支路两端电压相等，都等于电源电压220V，因此R₁两端电压等于R₂两端电压，B错误。
3. 选项C：已知R₁的阻值小于R₂的阻值，并联支路电压U相等，根据欧姆定律I=U/R，可得I₁＞I₂，即流过R₁的电流大于流过R₂的电流，C正确。
4. 选项D：并联电路各支路工作互不影响，若R₁断开，R₂所在支路仍为通路，R₂可以正常工作，D错误。
