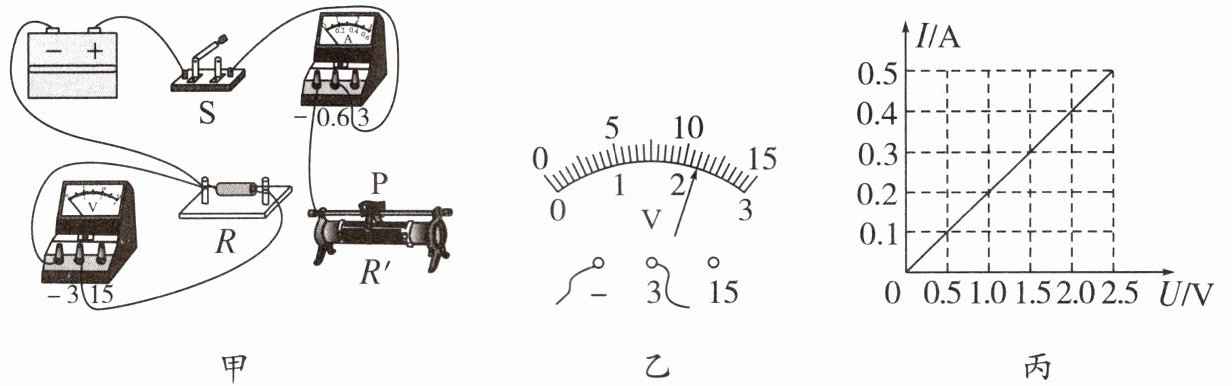

1. 小海同学用图甲所示的电路进行探究电流与电压关系的实验。

(1)请用笔画线表示导线将图甲电路连接完整，要求滑动变阻器的滑片P向右移动时电流表的示数变小，导线不交叉。
(2)连接电路时，开关应，闭合开关前，滑动变阻器的滑片P应位于最端。
(3)连接完电路后，小海发现电流表和电压表的位置互换了，如果闭合开关，那么电流表的示数为。
(4)正确连接后，移动滑片P到某一位置时，电压表的示数如图乙所示，此时定值电阻两端的电压为V。根据实验数据绘制出定值电阻的$I-U$图像如图丙所示，图像说明：当导体的电阻一定时，通过导体的电流与导体两端的电压成。

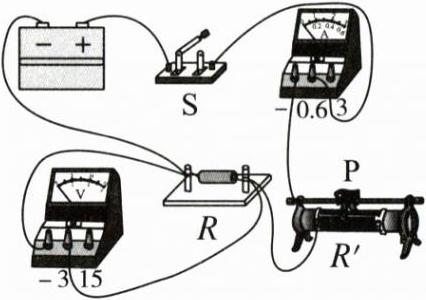

1.(1)如图所示：
(2)断开 右
(3)0
(4)2.2 正比

【分析】
本题围绕探究电流与电压关系的实验展开，需依次解决电路连接、实验操作注意事项、电表互换的现象分析、电压读数及电流与电压的关系判断：
1. 电路连接：滑动变阻器需“一上一下”接线，要求滑片右移电流变小，说明接入电阻变大，因此应接左下接线柱，将其与定值电阻串联接入电路；
2. 实验操作：连接电路时开关需断开，闭合开关前滑片要置于滑动变阻器最大阻值处，保护电路；
3. 电表互换：电压表内阻极大，串联在电路中时电流几乎为0；
4. 电压读数：根据电压表量程和分度值读出示数，结合I-U图像判断电流与电压的关系。
【解析】
(1) 滑动变阻器接线要求：滑片P向右移动时电流变小，说明接入电阻变大，因此将滑动变阻器的左下接线柱与定值电阻的右端接线柱连接（导线不交叉），完成电路连接。
(2) 连接电路时，为防止短路损坏元件，开关应断开；闭合开关前，滑动变阻器滑片需移到最大阻值处，本题中滑动变阻器接左下接线柱，故滑片在最右端时电阻最大。
(3) 电流表和电压表互换后，电压表串联在电路中，由于电压表内阻非常大，电路中电流极小，因此电流表的示数为0。
(4) 电压表选用0~3V量程，分度值为0.1V，图乙中指针指向2.2V刻度，故定值电阻两端电压为2.2V；由图丙的I-U图像可知，图像为过原点的直线，说明当导体电阻一定时，通过导体的电流与导体两端的电压成正比。
【答案】
1.(1)如图所示：
(2)断开 右
(3)0
(4)2.2 正比
【知识点】
探究电流与电压关系、滑动变阻器使用、电压表读数
【点评】
本题是电学实验基础题，综合考查电路连接、实验操作规范、电表特性及电流与电压的关系，侧重对实验基本技能的考查，难度适中。
【难度系数】
0.6
