20. 如图是“探究什么情况下磁可以生电”的装置，用棉线将一段导体 AB 悬挂起来，放置于蹄形磁体的磁场中，再用导线把导体 AB 和灵敏电流计连接起来，组成闭合电路。

(1)该实验中，灵敏电流计的作用是判断电路中有无电流和判断。
(2)确认灵敏电流计能正常工作后，若无论导体 AB 在磁场中怎样运动，灵敏电流计的指针均不偏转，其原因可能是(填一个即可)。

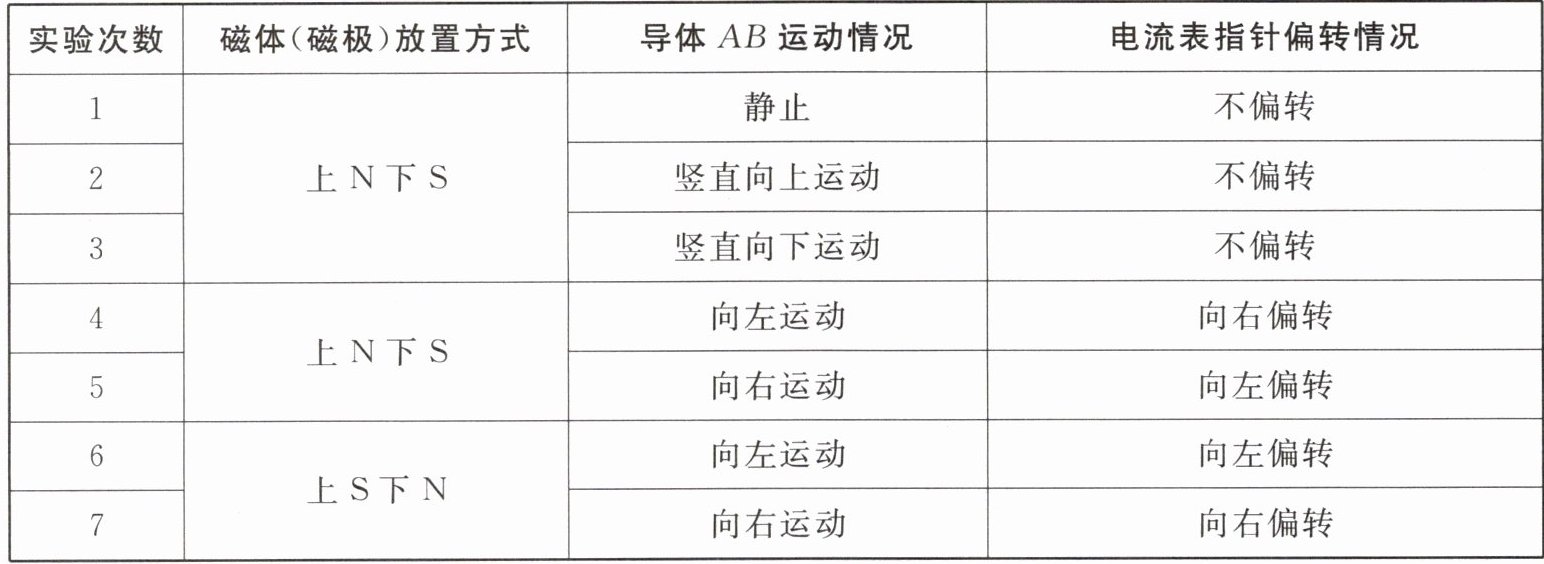

(3)某小组对实验进行完善后，记录观察到的现象如下表所示，由此可知，闭合电路的一部分导体在磁场中做运动时，电路中会产生感应电流，这种现象叫作现象。

(4)比较第 4、6(或 5、7)次实验可以得出。
(5)利用上述实验原理可制成。若将灵敏电流计换成，则可探究磁场对电流的作用。

(1) 电流方向
(2) 导体AB没有做切割磁感线运动（或“电路未闭合”等合理答案）
(3) 切割磁感线；电磁感应
(4) 感应电流的方向与磁场方向有关
(5) 发电机；电源

(1) 灵敏电流计用于检测微弱电流，其指针偏转方向可反映电流方向，故作用是判断电路中有无电流和判断电流方向。
(2) 若导体运动但无电流，说明未满足产生感应电流的条件，可能原因是导体AB未做切割磁感线运动（如沿磁感线方向运动），或电路未真正闭合（如导线接触不良），填一个即可。
(3) 由表可知：静止、竖直上下运动（平行于磁感线）时无电流；水平左右运动（切割磁感线）时有电流，故需做切割磁感线运动；该现象称为电磁感应现象。
(4) 第4、6次实验：导体运动方向相同（向左），磁场方向相反（N上S下→S上N下），电流方向相反（右偏→左偏），说明感应电流方向与磁场方向有关；同理第5、7次也验证此结论。
(5) 电磁感应原理应用于发电机；探究磁场对电流的作用需通电导体在磁场中受力，故应将灵敏电流计换成电源（如电池组）。
