1. 在公共楼道里安装声控灯既方便又安全。声控灯的控制手段属于()。

A.液压控制
B.电子控制
C.机械控制
D.气动控制

1.B

【分析】首先明确各类控制手段的核心特点：液压控制依赖液体压力，机械控制依靠机械结构传递动作，气动控制以气体压力为介质，电子控制利用电子元件处理信号。声控灯通过声音传感器将声信号转化为电信号，经电子电路控制灯的开关，据此判断选项。
【解析】逐一分析选项：A选项液压控制以液体压力为控制介质，与声控灯原理不符；B选项电子控制利用电子电路处理信号，声控灯的核心是电子元件（声音传感器、控制电路）实现声信号到灯的控制，属于电子控制；C选项机械控制依靠机械结构（如杠杆、齿轮）传递动作，不符合；D选项气动控制以气体压力为介质，与题意无关。因此正确答案为B。
【答案】B
【知识点】常见控制方式、电子控制技术
【点评】本题结合生活中的声控灯实例，考查对不同控制类型的区分，属于基础概念题，难度较低，掌握各类控制的核心特点即可解答。
【难度系数】0.8

2. 小科利用压力传感器、电磁继电器、光敏电阻等元件，设计了一个机动车超载自动拍照电路。当有车辆通过时，光控开关会自动闭合，若车辆超重，压力开关会闭合，使摄像系统电路接通，可自动拍摄超重车辆号牌。下列有关说法正确的是()。

A.机动车驶过埋有压力开关的路口，摄像机就会自动拍摄
B.只要光控开关接收到车辆驶过信息，摄像机就会自动拍摄
C.当光控开关和压力开关都闭合时，摄像机才会自动拍摄
D.若将光控开关和压力开关并联，也能起到相同的作用

2.C

【分析】
要解决这道题，需明确自动拍照电路的工作逻辑：摄像系统接通需同时满足两个条件——光控开关闭合（有车辆通过）、压力开关闭合（车辆超重），即两个开关需串联控制电路。接下来逐一分析选项，判断是否符合该逻辑。
【解析】
逐一分析各选项：
选项A：仅压力开关闭合（车辆超重），但光控开关未闭合（无车辆通过）时，摄像系统电路未接通，不会拍摄，A错误；
选项B：仅光控开关闭合（有车辆通过），但压力开关未闭合（车辆不超重）时，摄像系统电路未接通，不会拍摄，B错误；
选项C：只有当光控开关和压力开关都闭合时，两个条件同时满足，摄像系统电路才接通，自动拍摄超重车辆，C正确；
选项D：若将两个开关并联，只要其中一个开关闭合（如仅光控开关闭合），电路就会接通，会拍摄不超重车辆，无法起到相同作用，D错误。
【答案】
C
【知识点】
电磁继电器应用、开关的串并联
【点评】
本题考查自动控制电路的逻辑分析，核心是理解两个开关需同时闭合才能触发工作，需明确串联开关和并联开关的作用差异，难度适中，属于基础应用类题目。
【难度系数】
0.6

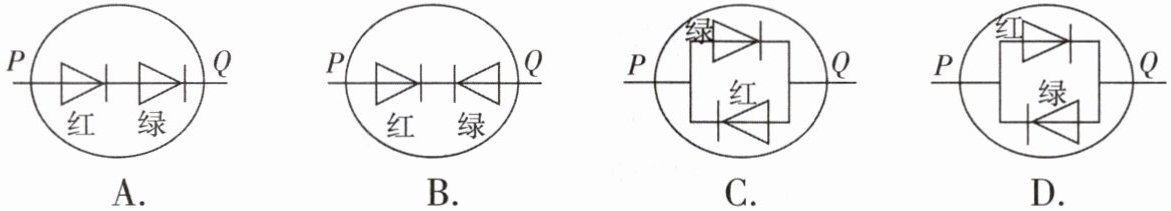

3. 小科使用电池和一红一绿两个发光二极管设计了一种变光指示灯。当正极接$P$端,负极接$Q$端时发红光;当正极接$Q$端,负极接$P$端时发绿光,则该变光指示灯的内部结构可能是()。

3.D

【分析】
要解决本题，需利用二极管的单向导电性：二极管仅在电流从阳极（箭头指向的反端）流入、阴极（箭头指向端）流出时导通发光，反向时截止。题目要求：当P为正极、Q为负极时发红光；当Q为正极、P为负极时发绿光，因此需两个二极管分别对应两种电流方向的导通需求。
【解析】
逐一分析选项：
1. 选项A：红、绿二极管箭头均朝右，导通方向均为P→Q。当P正Q负时，两个二极管同时导通，红、绿灯都亮，不符合要求；当Q正P负时，两个二极管都反向截止，灯都不亮，不符合。
2. 选项B：红二极管箭头朝右（导通P→Q），绿二极管箭头朝左（导通Q→P），但两者阴极相对串联，无法形成完整导通回路，两种情况都不发光，不符合要求。
3. 选项C：绿二极管箭头朝右（导通P→Q），红二极管箭头朝左（导通Q→P）。当P正Q负时，绿二极管导通，发绿光，不符合“发红光”的要求，错误。
4. 选项D：红二极管箭头朝右（导通方向P→Q），绿二极管箭头朝左（导通方向Q→P）。当P为正极、Q为负极时，电流从P流入，红二极管正向导通，发红光；当Q为正极、P为负极时，电流从Q流入，绿二极管正向导通，发绿光，完全符合题目要求。
【答案】
D
【知识点】
二极管的单向导电性
【点评】
本题考查二极管单向导电性的实际应用，核心是理解二极管的导通方向，结合题目要求分析两种电流方向的发光情况，属于基础应用类题目。
【难度系数】
0.5

4. 小科喜欢养植物,为了更好地照顾植物,他设计了一个智能植物浇水系统。
【项目名称】设计智能浇水控制系统。
【项目要求】控制电路中有一个比较器(未画出),当电路中土壤湿度$H≤40\%$,传感器$R_H$两端的电压$U≤3V$时,水泵启动给植物浇水;当电路中
土壤湿度$H≥70\%$,传感器$R_H$两端的电压$U≥5 V$时,水泵关闭。
【器材选择】电源电压7V、电流表、定值电阻$R_0=10Ω$、土壤湿度传感器$R_H$、开关、导线等。

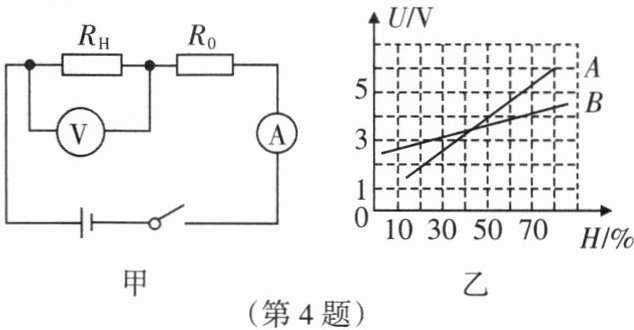

【项目制作】根据要求设计如图甲所示的电路,要满足上述项目要求,湿度传感器$R_H$应选择图乙中的________(填"A"或"B")。
【项目评价】小科测试该系统时发现当电流表示数为0.14A时,水泵停止工作,不符合项目要求,请提出改进建议:________。

4.A 增大 R₀ 的阻值或换用更小的电源电压

【分析】
首先明确电路结构：图甲中，$R_H$与$R_0$串联，电压表测$R_H$两端电压，电流表测电路电流。根据项目要求，需满足两个条件：①土壤湿度$H≤40\%$时，$R_H$两端电压$U≤3V$；②$H≥70\%$时，$U≥5V$。结合图乙的$U-H$曲线，先判断$R_H$的选择；再根据电流异常问题，结合串联分压和欧姆定律分析改进方案。
【解析】
1. 选择$R_H$：当$H≥70\%$时，要求$R_H$两端电压$U≥5V$。观察图乙，$H=70\%$时，曲线A对应的电压为$5V$，满足$U≥5V$；曲线B对应的电压小于$5V$，不满足要求，故$R_H$选A。
2. 改进建议：当水泵停止时，对应$H≥70\%$，此时$R_H$两端电压应为$5V$，电源电压为$7V$，则$R_0$两端电压$U_0=7V-5V=2V$，正常电流应为$I=\frac{U_0}{R_0}=\frac{2V}{10Ω}=0.2A$。实际电流为$0.14A$，说明$R_0$两端电压偏小。根据串联分压原理，要增大$R_0$两端电压，可增大$R_0$的阻值，或减小电源电压，使电流达到要求。
【答案】
A；增大$R_0$的阻值或换用更小的电源电压
【知识点】
串联电路分压、欧姆定律应用
【点评】
本题结合串联电路规律和图像信息，考查学生对电路问题的分析与解决能力，需准确提取图像数据，结合欧姆定律和分压原理推导，属于中等难度的电路应用题。
【难度系数】
0.5
