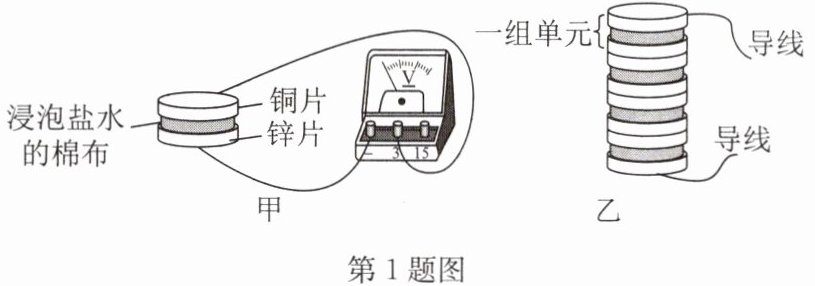

1. 小明了解到1791年意大利物理学家伏打发明了伏打电池，他自制了一个伏打电池，将电压表正、负接线柱分别与铜片、锌片相连，如图甲所示，发现指针向右偏转，则片是负极。一组单元能产生0.7V的电压，则图乙中的伏打电池（填“能”或“不能”）点亮一个“2.5V”的小灯泡。

1.锌 能

【分析】
要解决本题，需掌握电压表的使用规则和串联电池组的电压规律：首先根据电压表指针偏转方向判断电源正负极，再通过串联电压规律计算图乙电池组的总电压，与小灯泡额定电压比较即可得出结论。
【解析】
1. 判断负极：电压表使用时，电流从正接线柱流入、负接线柱流出时，指针向右偏转。题目中电压表正接线柱接铜片，负接线柱接锌片，因此锌片是负极。
2. 判断能否点亮小灯泡：图乙中伏打电池是多个单元串联，串联电池组总电压等于各单元电压之和。已知一组单元电压为0.7V，图乙共有4个单元，总电压为0.7V×4=2.8V，2.8V大于小灯泡的额定电压2.5V，因此能点亮该小灯泡。
【答案】
锌；能
【知识点】
电压表的使用；串联电路的电压规律
【点评】
本题结合自制伏打电池，考查基础电学知识的应用，贴近生活，难度适中。
【难度系数】
0.6

2.在探究水果电池的活动中,同学们的积极性很高.

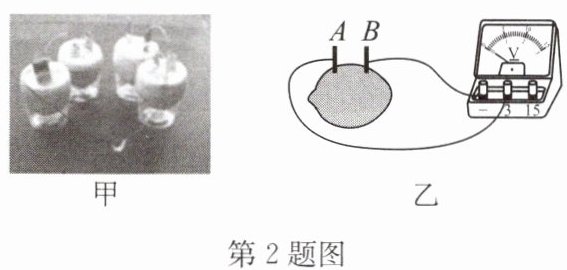

(1)水果电池被称为最天然也最没有污染的电池,如何验证水果可以做成电池呢?我们可以让它对外供电:如图甲是小明同学把两种不同的金属片插入柠檬制成的水果电池,可以使低压驱动二极管发光.也可以选用电流表或电压表替换二极管,接上后指针会.水果电池实现的是将能转化为电能.
(2)如何确定水果电池的正负极呢?小明在老师的指导下用电压表测量水果电池的电压,如图乙所示,把电压表的“+”“-”接线柱分别与柠檬上的A、B接线柱相连,若电压表指针正向偏转,则金属片B是水果电池的极.
(3)小明将乙图中柠檬挤软,再次测量该水果电池的电压,发现电压表指针偏转角度更大,由此猜想该水果电池的电压可能与柠檬的(写出一条即可)有关.
(4)小明在做水果电池的实验时,他将铜片和锌片作为电极插入柠檬中后,将铜片和锌片与电压表相连,发现电压表有示数,然后,他将其中一个电极的材料由锌片换成铝片,另一个电极的材料不变,同样连接到电压表,发现电压表的示数发生了变化.请根据以上的实验现象,提出一个可探究的科学问题:?

2.(1)发生偏转 化学 (2)负 (3)软硬程度(合理即可) (4)水果电池电压的大小与电极的材料有关吗

【分析】
本题围绕水果电池展开，需结合电源的能量转化、电压表的使用规则、影响水果电池电压的因素等知识分析：
(1) 验证水果电池供电时，接入电流表或电压表，电路有电流则指针偏转；水果电池通过化学反应产生电能，对应能量转化需明确。
(2) 电压表指针正向偏转时，电流从正接线柱流入、负接线柱流出，据此判断水果电池的正负极。
(3) 柠檬挤软后电压变化，分析变量得出影响因素的猜想。
(4) 实验中改变电极材料，电压变化，据此提出可探究的科学问题。
【解析】
(1) 当水果电池对外供电时，接入电流表或电压表，电路中有电流通过，指针会发生偏转；水果电池利用化学反应获得电能，将化学能转化为电能。
(2) 电压表指针正向偏转，说明电流从电压表正接线柱流入、负接线柱流出，图中电压表正接线柱接A，负接线柱接B，因此电流从A流入、B流出，金属片B是水果电池的负极。
(3) 将柠檬挤软后，电压表指针偏转角度更大，说明电压变大，此时柠檬的软硬程度发生变化，因此可猜想水果电池的电压可能与柠檬的软硬程度有关（合理即可）。
(4) 实验中保持一个电极材料不变，改变另一个电极的材料，电压表示数发生变化，因此可提出可探究的科学问题：水果电池电压的大小与电极的材料有关吗？
【答案】
(1) 发生偏转；化学 (2) 负 (3) 软硬程度（合理即可） (4) 水果电池电压的大小与电极的材料有关吗
【知识点】
电源的能量转化、电压表的使用、影响电源电压的因素
【点评】
本题结合水果电池的探究，考查了电源相关基础知识，通过实验现象分析问题，体现了物理与生活的联系，培养学生的实验探究能力。
【难度系数】
0.5

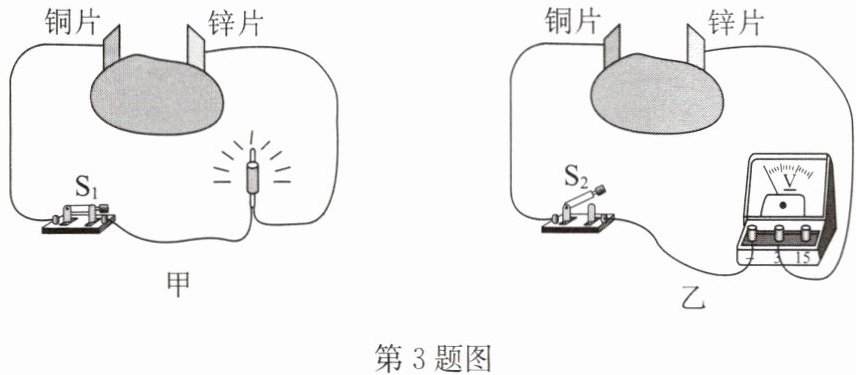

3.小明将铜片、锌片插入土豆制成土豆电池.如图甲所示,闭合开关$\mathrm{S}_1$,发光二极管发光,为判断土豆电池的正、负极,他连接电路如图乙所示,试触开关$\mathrm{S}_2$,发现电压表的指针向左偏转.则以下判断正确的是 ()


A.土豆电池外部,电流的方向是从锌片经二极管到铜片
B.锌片是土豆电池的负极
C.若断开开关,则锌片和铜片之间没有电压
D.铜片是土豆电池的负极

3.B

【分析】首先回忆电压表的使用规则：电流需从电压表正接线柱流入、负接线柱流出时，指针正向偏转；若指针反向偏转（向左偏），说明电压表正负接线柱接反，即电压表负接线柱接电源正极，正接线柱接电源负极。结合图乙的接线和指针偏转，可判断土豆电池的正负极，再结合电源外部电流方向、电源电压的特点分析各选项。
【解析】1. 判断土豆电池正负极：图乙中电压表指针向左偏转，说明电压表正负接线柱接反，即电压表负接线柱接土豆电池的正极，正接线柱接土豆电池的负极。由图乙接线可知，电压表负接线柱接铜片，正接线柱接锌片，因此铜片是土豆电池的正极，锌片是负极。
2. 分析选项：
A选项：电源外部电流方向是从正极流向负极，即从铜片（正极）经用电器到锌片（负极），并非从锌片到铜片，A错误。
B选项：由上述判断，锌片是土豆电池的负极，B正确。
C选项：电源两极间的电压由自身性质决定，与电路是否接通无关，断开开关后，锌片和铜片之间仍有电压，C错误。
D选项：铜片是土豆电池的正极，不是负极，D错误。
【答案】B
【知识点】电压表使用、电源正负极判断、电流方向
【点评】本题通过土豆电池考查电压表的使用、电源正负极判断及电流方向，需牢记电压表指针偏转与接线柱的关系，以及电源电压的特点，属于基础应用类题目。
【难度系数】0.5
