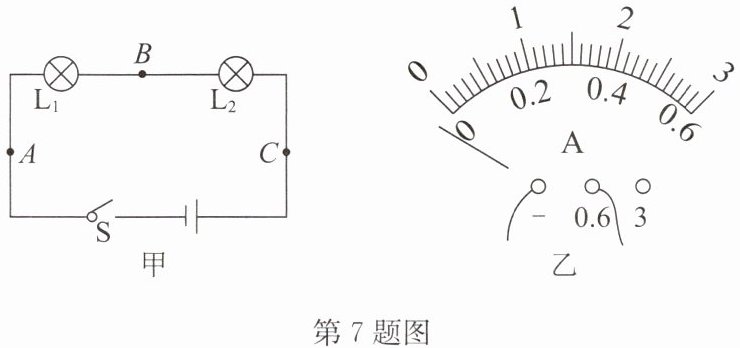

7. 如图甲所示是“探究串联电路电流特点”的实验电路图. 第7题图
(1)实验中,选择两个小灯泡的规格应该（填“相同”或“不相同”）.
(2)连接电路时开关应该（填“断开”或“闭合”）,电流表应先用（填“较大”或“较小”）量程试触.若在连接电路之前,看到如图乙所示的情景,则发生此现象的原因是.
(3)实验中某同学发现两个串联的小灯泡中,一个发光,一个不发光,造成其中一个小灯泡不发光的原因可能是.
A. 通过小灯泡的电流太小 B. 小灯泡的灯丝断了
C. 灯丝短路 D. 小灯泡靠近负极

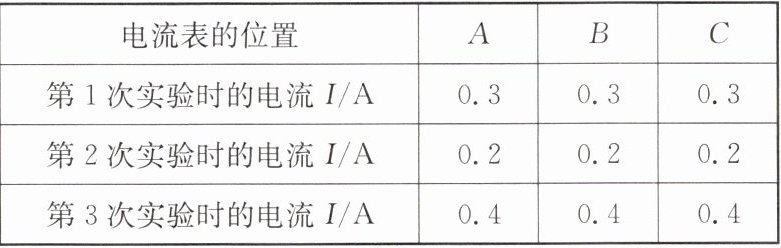

(4)如表所示是某组同学做实验时得到的数据.分析数据可得出串联电路电流的规律是:串联电路中的电流.
电流表的位置 | A | B | C
--- | --- | --- | ---
第1次实验时的电流 I/A | 0.3 | 0.3 | 0.3
第2次实验时的电流 I/A | 0.2 | 0.2 | 0.2
第3次实验时的电流 I/A | 0.4 | 0.4 | 0.4
(5)有一串小彩灯由20个小彩灯串联而成,若知道通过第一个小彩灯的电流是0.2A,则通过第10个小彩灯的电流是A.

7.(1)不相同 (2)断开 较大 没有调零 (3)C (4)处处相等 (5)0.2

【分析】
本题围绕“探究串联电路电流特点”的实验展开，需结合实验目的、操作规范、故障分析及串联电路电流规律逐一解答：
1. 第(1)问：为避免实验偶然性，使结论具有普遍性，需选择不同规格的灯泡；
2. 第(2)问：连接电路时开关断开是安全操作，电流表试触用较大量程防止超量程，连接前电流表指针未归零是未调零导致；
3. 第(3)问：串联电路故障分析，结合各选项判断符合“一个发光一个不发光”的情况；
4. 第(4)问：分析表格中各点电流数据，总结串联电路电流规律；
5. 第(5)问：利用串联电路电流处处相等的规律计算。
【解析】
(1) 实验中选择不同规格的小灯泡，可避免因灯泡规格相同导致实验结论的偶然性，从而得出普遍规律，故填“不相同”；
(2) 连接电路时，为防止短路损坏元件，开关应断开；电流表试触时先用较大量程，避免电流过大损坏电流表；连接电路前电流表指针未指在零刻度线处，原因是电流表没有调零；
(3) 选项分析：A. 电流太小会导致两个灯泡都发光但较暗，不符合；B. 灯丝断了电路断路，两个灯泡都不发光，不符合；C. 灯丝短路时，该灯泡不发光，另一灯泡通路发光，符合；D. 小灯泡位置不影响发光情况，不符合，故选C；
(4) 由表格数据可知，每次实验中A、B、C三点的电流均相等，因此串联电路中的电流处处相等；
(5) 串联电路电流处处相等，因此通过第10个小彩灯的电流与第一个相同，为0.2A。
【答案】
7.(1)不相同 (2)断开 较大 没有调零 (3)C (4)处处相等 (5)0.2
【知识点】
探究串联电路电流特点、电流表的使用、串联电路电流规律
【点评】
本题为电学基础实验题，考查串联电路电流探究的核心操作、故障分析及规律应用，注重实验过程的理解，难度较低，适合学生巩固基础知识点。
【难度系数】
0.2

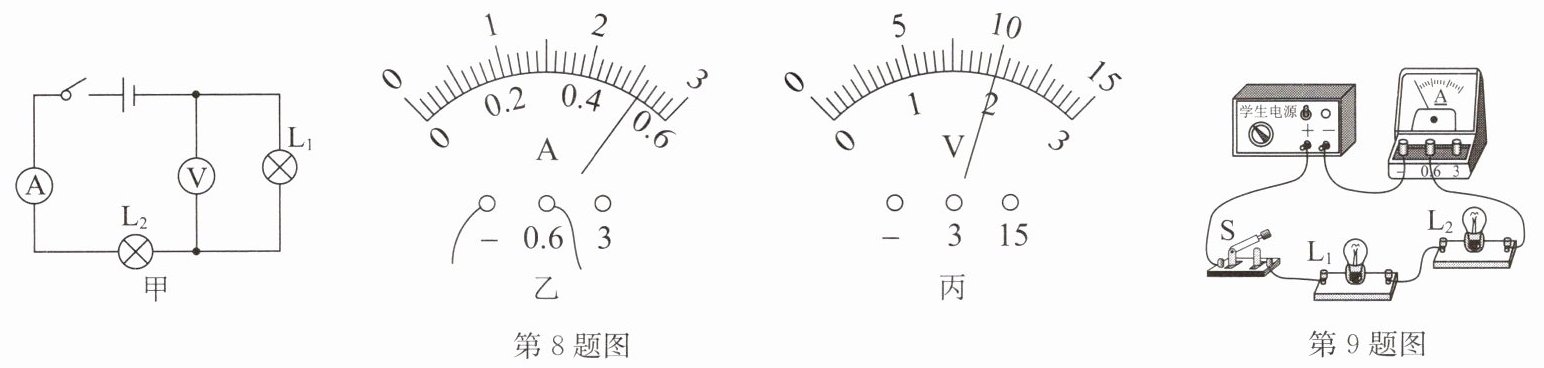

8.如图甲所示的电路中,电源由三节新干电池(每节均按1.5V计)串联组成.闭合开关后,两只灯泡均发光,电流表的示数如图乙所示,电压表V指针的位置如图丙所示.则：
(1)通过灯$\mathrm{L}_1$的电流是A;(2)$\mathrm{L}_1$和$\mathrm{L}_2$两端的电压分别是V、V.

8.(1)0.52 (2)2 2.5

【分析】首先明确电路为$\mathrm{L}_1$与$\mathrm{L}_2$串联，电流表测串联电路的电流，电压表测$\mathrm{L}_1$两端电压。第一步计算电源总电压：三节新干电池串联，每节1.5V，总电压为$3×1.5\,\mathrm{V}=4.5\,\mathrm{V}$；第二步读取电流表示数：电流表用0~0.6A量程，分度值0.02A，得出电流；第三步读取电压表示数：电压表用0~3V量程，分度值0.1V，得出$\mathrm{L}_1$的电压；最后根据串联电路电压规律计算$\mathrm{L}_2$的电压，串联电路电流处处相等，因此通过$\mathrm{L}_1$的电流等于电流表的示数。
【解析】
1. 计算电源总电压：电源由三节新干电池串联，每节干电池电压为1.5V，因此总电压$U_{\mathrm{总}}=3×1.5\,\mathrm{V}=4.5\,\mathrm{V}$。
2. 确定电路规律：$\mathrm{L}_1$与$\mathrm{L}_2$串联，电流表测串联电流，根据串联电路电流处处相等，通过$\mathrm{L}_1$的电流等于电流表的示数。
3. 电流表读数：图乙中电流表选用0~0.6A量程，分度值0.02A，指针示数为0.52A，即通过$\mathrm{L}_1$的电流$I_1=0.52\,\mathrm{A}$。
4. 电压表读数：电压表测$\mathrm{L}_1$两端电压，图丙中电压表选用0~3V量程，分度值0.1V，读数为2V，即$\mathrm{L}_1$两端电压$U_1=2\,\mathrm{V}$。
5. 计算$\mathrm{L}_2$电压：根据串联电路电压规律$U_{\mathrm{总}}=U_1+U_2$，得$\mathrm{L}_2$两端电压$U_2=U_{\mathrm{总}}-U_1=4.5\,\mathrm{V}-2\,\mathrm{V}=2.5\,\mathrm{V}$。
【答案】(1)0.52；(2)2；2.5
【知识点】串联电路的电流规律、串联电路的电压规律、电表读数
【点评】本题考查串联电路的基本规律及电表读数，属于电学基础题，需掌握电表量程判断、读数方法和串联电路的电流、电压特点，难度适中。
【难度系数】0.7

9.如图所示，标有“2.5V 0.3A”字样的灯泡L₁和标有“6V 0.15A”字样的灯泡L₂连接成串联电路，电源电压可调节.闭合开关S，使电源电压从0V逐渐增加，先正常发光的灯泡是，此时通过另一只灯泡的电流是A.

9.L₂ 0.15

【分析】
要解决该问题，需结合串联电路的电流特点和灯泡正常发光的条件分析：串联电路中各处电流相等，灯泡正常发光的条件是通过的电流等于其额定电流。两灯额定电流不同，额定电流小的灯泡会先达到额定电流，从而先正常发光，此时电路电流等于该额定电流，另一只灯泡的电流也等于这个值。
【解析】
两灯泡串联，根据串联电路电流处处相等的规律，电路中的电流需同时满足两灯的电流要求。已知L₁的额定电流为0.3A，L₂的额定电流为0.15A，当电源电压逐渐增加时，电路电流逐渐增大，当电流达到0.15A时，L₂的电流等于其额定电流，L₂正常发光；此时电路电流为0.15A，因此通过L₁的电流也为0.15A，未达到L₁的额定电流，L₁未正常发光。
【答案】
L₂；0.15
【知识点】
串联电路电流规律，额定电流
【点评】
本题考查串联电路的电流特点，核心是理解串联时电流相同，灯泡正常发光的条件是电流等于额定电流，需准确判断哪个灯泡先达到额定电流。
【难度系数】
0.5

10.如图所示，电源电压是6V且保持不变，开关S闭合后，电压表测灯（填“L₁”或“L₂”）两端的电压，若电压表的示数为2V，则灯L₁两端的电压为V。当开关S断开时，电压表的示数为V。

10.L₂ 4 6

【分析】首先明确电路连接方式：开关S闭合后，灯L₁与L₂串联。判断电压表测量对象的方法是看电压表并联在哪个用电器两端，本题中电压表的两个接线柱分别接在L₂的两端，因此测L₂的电压。接着利用串联电路电压规律（总电压等于各部分电路两端电压之和）计算L₁的电压；当开关S断开时，分析电压表的连接情况，此时电压表相当于直接接在电源两端，示数等于电源电压。
【解析】1. 开关S闭合时，L₁与L₂串联，电压表并联在L₂两端，因此电压表测L₂两端的电压；
2. 已知电源电压U=6V，电压表示数即L₂两端电压U₂=2V，根据串联电路电压规律U=U₁+U₂，可得L₁两端电压U₁=U-U₂=6V-2V=4V；
3. 开关S断开时，电路断路，电压表的左端通过L₁连接到电源正极，右端通过L₂连接到电源负极，相当于电压表直接测电源电压，因此示数为6V。
【答案】L₂；4；6
【知识点】串联电路电压规律；电压表的使用
【点评】本题考查串联电路的电压特点和电压表的判断，属于基础电路分析题，需掌握电压表的使用规则和串联电路电压关系即可解答。
【难度系数】0.5
