1.许多汽车的后视镜为保持镜面清晰，确保驾驶安全，配备了加热装置，该装置有“低温除雾”和“高温除霜”功能。其内部电路如图所示，$R_1$和$R_2$为加热电阻。下列分析正确的是()。

A.除雾状态下，电路中只有$R_1$工作
B.除霜状态下，电路中只有$R_2$工作
C.除雾状态下，电路的总电流最大
D.除霜状态下，电路的总功率最大

D

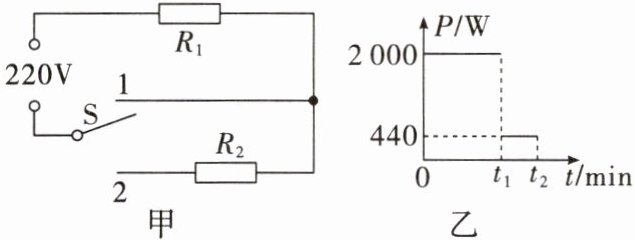

2. 如图甲所示为某品牌电热水壶的简化电路,该电热水壶有加热和保温两挡,$R_1$和$R_2$均为阻值不变的发热电阻丝。某次将质量为2 kg、初温为$20°\mathrm{C}$的水加热了4 min,电热水壶的加热效率为 87.5%,电功率与时间的关系图像如图乙所示。下列说法正确的是()。[水的比热容$c_{\mathrm{水}}=4.2×10^3\ \mathrm{J}/(\mathrm{kg}·°\mathrm{C})$]


A.当开关S接2时,电热水壶处于加热状态
B.$R_2$的电阻为$110\ \Omega$
C.加热4 min后,水的末温为$70°\mathrm{C}$
D.水吸收的热量为$4.2×10^4\ \mathrm{J}$

C

3.如图所示是某款两挡电热器的简化电路图，$R_1$、$R_2$为电阻一定的电热丝，$R_1=550\ \Omega$，$R_2=44\ \Omega$。将该电热器接入电压为220 V的电路中。求：

（1）低温挡时电路中的电流。
（2）高温挡时电热器的电功率。

(1)$0.4\ \mathrm{A}$
(2)$1188\ \mathrm{W}$

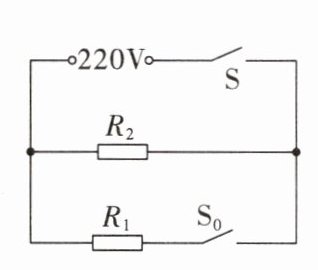

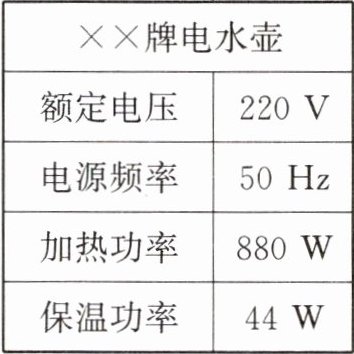

4. 小明家的电水壶的内部电路如图所示，其中$R_1$、$R_2$为电热丝，S是电源开关，$S_0$是温控开关（水温达到100 ℃，自动由加热状态切换为保温状态）。该电水壶的部分重要参数如表所示。已知电源电压为220 V。求：


（1）当开关S闭合，$S_0$断开时，电路中的电流。
（2）当开关S和$S_0$均闭合时，$R_1$的电功率。
（3）在加热状态下，该电水壶工作50 s消耗的电能。

(1)$0.2\ \mathrm{A}$
(2)$836\ \mathrm{W}$
(3)$4.4×10^4\ \mathrm{J}$
