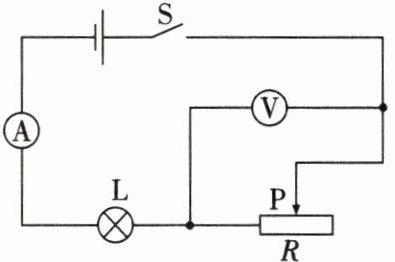

8. 如图所示,小灯泡上标有“2.5 V 1.25 W”字样,滑动变阻器上标有“20 Ω 1 A”字样。当闭合开关 S,滑动变阻器的滑片 P 位于某一位置时,电压表的示数为 2 V,此时小灯泡正常发光。

(1)电源电压是多少?
(2)求小灯泡正常发光时滑动变阻器接入电路的电阻。
(3)当滑片 P 置于最右端时,不考虑灯丝电阻的变化,小灯泡的实际功率是多少?

(1)$4.5\ \mathrm{V}$
(2)$4\ \Omega$
(3)$0.162\ \mathrm{W}$

9. 在如图所示的电路中,电源电压为9 V,$R_1$、$R_2$、$R_3$均为定值电阻,其中$R_2=45\ \Omega$, $R_3=30\ \Omega$。

(1)当闭合开关S和$S_1$,断开开关$S_2$时,求$R_3$两端的电压$U_3$。
(2)当开关S、$S_1$和$S_2$均闭合时,求电流表的示数$I$。
(3)当闭合开关S,断开开关$S_1$和$S_2$时,电压表示数为6 V,求$R_1$的电功率$P$。

(1)$9\ \mathrm{V}$
(2)$0.5\ \mathrm{A}$
(3)$0.6\ \mathrm{W}$
