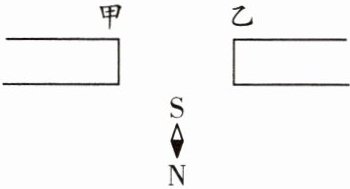

1.如图所示,小磁针处于静止状态。请在图中甲、乙处标出磁体的N、S极,并画出磁感线(每个磁极画两条)。
答案

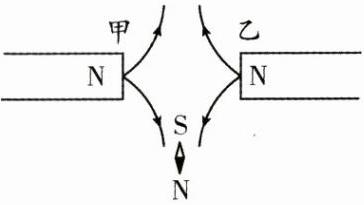

1.如图所示。
解析
【分析】
要确定甲、乙磁体的磁极并画出磁感线，需依据两个核心规律：一是小磁针静止时N极的指向等于该点的磁场方向；二是磁体外部的磁感线总是从N极出发，回到S极。首先观察题图中小磁针，其N极向下，说明小磁针所在位置的磁场方向向下；结合磁感线从N极出发的特点，可判断甲、乙磁体靠近小磁针的一端（右端）均为N极，最后在每个磁极处画出两条从N极向外延伸的磁感线即可。
【解析】
1. 判断磁极：小磁针静止时，N极的指向为该点的磁场方向，题图中小磁针N极向下，因此小磁针处磁场方向向下；磁体外部磁感线从N极出发，由此可知甲、乙两磁体的右端（靠近小磁针的一端）均为N极。
2. 画磁感线：在甲磁体的右端和乙磁体的右端各画两条磁感线，磁感线方向从N极出发向外延伸，具体如图所示。
【答案】
如图所示（）
【知识点】
磁感线、磁极判断
【点评】
本题考查磁极判断和磁感线的画法，解题关键是利用小磁针指向确定磁场方向，进而推断磁体磁极，再结合磁感线分布规律作图，属于电磁学基础作图题，难度适中。
【难度系数】
0.5
要确定甲、乙磁体的磁极并画出磁感线，需依据两个核心规律：一是小磁针静止时N极的指向等于该点的磁场方向；二是磁体外部的磁感线总是从N极出发，回到S极。首先观察题图中小磁针，其N极向下，说明小磁针所在位置的磁场方向向下；结合磁感线从N极出发的特点，可判断甲、乙磁体靠近小磁针的一端（右端）均为N极，最后在每个磁极处画出两条从N极向外延伸的磁感线即可。
【解析】
1. 判断磁极：小磁针静止时，N极的指向为该点的磁场方向，题图中小磁针N极向下，因此小磁针处磁场方向向下；磁体外部磁感线从N极出发，由此可知甲、乙两磁体的右端（靠近小磁针的一端）均为N极。
2. 画磁感线：在甲磁体的右端和乙磁体的右端各画两条磁感线，磁感线方向从N极出发向外延伸，具体如图所示。
【答案】
如图所示（
）【知识点】
磁感线、磁极判断
【点评】
本题考查磁极判断和磁感线的画法，解题关键是利用小磁针指向确定磁场方向，进而推断磁体磁极，再结合磁感线分布规律作图，属于电磁学基础作图题，难度适中。
【难度系数】
0.5
2.如图所示,请根据圆圈周围小磁针静止时的指向,在圆圈内大致画出条形磁体的位置并注明N、S极。
答案
2.如图所示。
解析
【分析】
要解决该问题，需明确两个核心规律：①小磁针静止时，N极的指向等于该点的磁场方向；②条形磁体外部的磁场线从N极出发，最终回到S极。因此，圆圈周围小磁针的N极指向都会指向条形磁体的S极，相反方向则为N极，据此可确定条形磁体的位置和磁极。
【解析】
1. 明确小磁针指向的意义：小磁针静止时，N极所指方向为该点的磁场方向；
2. 结合条形磁体的磁场特点：条形磁体外部磁场线从N极出发、回到S极，因此周围小磁针的N极指向均指向磁体的S极；
3. 结合题图判断：观察圆圈周围小磁针的指向，可确定条形磁体的S极位于圆圈左下方，N极位于右上方，据此在圆圈内画出条形磁体并标注N、S极，结果与参考答案一致。
【答案】
如图所示。
【知识点】
磁场方向、条形磁体的磁场
【点评】
本题考查磁场方向的判断，核心是利用小磁针指向与磁体磁场的关系，属于磁现象章节的基础题型，需掌握小磁针指向和磁场线的基本规律。
【难度系数】
0.5
要解决该问题，需明确两个核心规律：①小磁针静止时，N极的指向等于该点的磁场方向；②条形磁体外部的磁场线从N极出发，最终回到S极。因此，圆圈周围小磁针的N极指向都会指向条形磁体的S极，相反方向则为N极，据此可确定条形磁体的位置和磁极。
【解析】
1. 明确小磁针指向的意义：小磁针静止时，N极所指方向为该点的磁场方向；
2. 结合条形磁体的磁场特点：条形磁体外部磁场线从N极出发、回到S极，因此周围小磁针的N极指向均指向磁体的S极；
3. 结合题图判断：观察圆圈周围小磁针的指向，可确定条形磁体的S极位于圆圈左下方，N极位于右上方，据此在圆圈内画出条形磁体并标注N、S极，结果与参考答案一致。
【答案】
如图所示。
【知识点】
磁场方向、条形磁体的磁场
【点评】
本题考查磁场方向的判断，核心是利用小磁针指向与磁体磁场的关系，属于磁现象章节的基础题型，需掌握小磁针指向和磁场线的基本规律。
【难度系数】
0.5

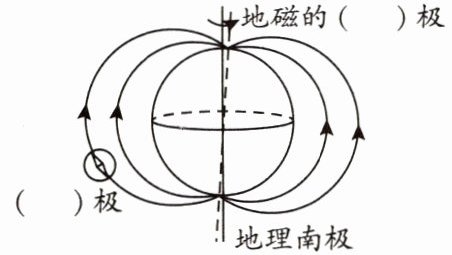

3.如图为地磁场的示意图,请在括号内填上地磁的磁极和小磁针右下端的磁极。(填“N”或“S”)
地磁的（
（
地理南极
地磁的（
S
）极（
S
）极地理南极
答案

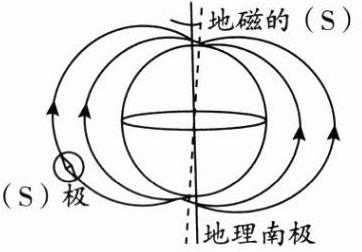

3.如图所示。
解析
【分析】要解决本题，需掌握地磁场的核心规律：①地磁两极与地理两极相反，地磁北极位于地理南极附近，地磁南极位于地理北极附近；②磁体外部的磁感线从N极出发，回到S极；③小磁针静止时N极的指向与磁感线方向一致。解题时，先结合地理南极的位置判断地磁的磁极，再依据磁感线方向确定小磁针的磁极。
【解析】1. 地磁磁极判断：图中下方标注“地理南极”，根据地磁场特点，地磁北极在地理南极附近，地磁南极在地理北极附近，因此图上方括号处（对应地理北极附近）是地磁的S极。2. 小磁针磁极判断：磁体外部磁感线从N极指向S极，图中左侧磁感线箭头向上，说明小磁针静止时N极指向磁感线方向（向上），因此小磁针的右下端为S极。
【答案】地磁的（S）极；（S）极
【知识点】地磁场、磁感线、磁极
【点评】本题考查地磁场的基础概念，属于对核心知识点的直接应用，难度较低。
【难度系数】0.3
【解析】1. 地磁磁极判断：图中下方标注“地理南极”，根据地磁场特点，地磁北极在地理南极附近，地磁南极在地理北极附近，因此图上方括号处（对应地理北极附近）是地磁的S极。2. 小磁针磁极判断：磁体外部磁感线从N极指向S极，图中左侧磁感线箭头向上，说明小磁针静止时N极指向磁感线方向（向上），因此小磁针的右下端为S极。
【答案】地磁的（S）极；（S）极
【知识点】地磁场、磁感线、磁极
【点评】本题考查地磁场的基础概念，属于对核心知识点的直接应用，难度较低。
【难度系数】0.3

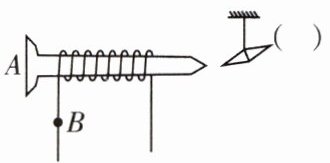

4.在做“探究电磁铁的性质”实验时，铁钉A端为N极，附近的小磁针处于静止状态，如图所示，请你在图中：
(1)标出B点的电流方向。
(2)在括号内标出小磁针右端的极性(用“N”或“S”表示)。
(1)标出B点的电流方向。
(2)在括号内标出小磁针右端的极性(用“N”或“S”表示)。
答案

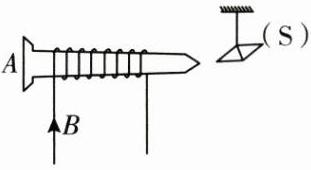

4.如图所示。
解析
【分析】
要解决本题，需运用安培定则判断电流方向，结合磁极间的相互作用规律和磁场方向确定小磁针的极性：首先，已知电磁铁A端为N极，根据安培定则可判断螺线管的电流方向，进而确定B点的电流方向；再根据螺线管的磁极（左端N极，右端S极），结合磁场方向（外部磁场从N极指向S极），判断小磁针的极性。
【解析】
1. 判断B点电流方向：根据安培定则，右手握住螺线管，大拇指指向A端（N极，左端），四指弯曲的方向为电流在螺线管中的环绕方向，由此可知电流从螺线管右端流入、左端流出，因此B点的电流方向为向上（箭头向上）。
2. 判断小磁针右端极性：螺线管左端为N极，右端为S极，螺线管外部的磁场方向是从N极指向S极，因此小磁针所在位置的磁场方向向左；小磁针静止时N极指向磁场方向，故小磁针左端为N极，右端为S极。
【答案】
B点电流方向向上，小磁针右端标“S”
【知识点】
安培定则、磁极间的相互作用、电磁铁的磁场
【点评】
本题综合考查安培定则的应用和磁极间的相互作用，是电磁铁性质的基础应用题目，需熟练掌握相关规律，难度中等。
【难度系数】
0.5
要解决本题，需运用安培定则判断电流方向，结合磁极间的相互作用规律和磁场方向确定小磁针的极性：首先，已知电磁铁A端为N极，根据安培定则可判断螺线管的电流方向，进而确定B点的电流方向；再根据螺线管的磁极（左端N极，右端S极），结合磁场方向（外部磁场从N极指向S极），判断小磁针的极性。
【解析】
1. 判断B点电流方向：根据安培定则，右手握住螺线管，大拇指指向A端（N极，左端），四指弯曲的方向为电流在螺线管中的环绕方向，由此可知电流从螺线管右端流入、左端流出，因此B点的电流方向为向上（箭头向上）。
2. 判断小磁针右端极性：螺线管左端为N极，右端为S极，螺线管外部的磁场方向是从N极指向S极，因此小磁针所在位置的磁场方向向左；小磁针静止时N极指向磁场方向，故小磁针左端为N极，右端为S极。
【答案】
B点电流方向向上，小磁针右端标“S”
【知识点】
安培定则、磁极间的相互作用、电磁铁的磁场
【点评】
本题综合考查安培定则的应用和磁极间的相互作用，是电磁铁性质的基础应用题目，需熟练掌握相关规律，难度中等。
【难度系数】
0.5
5.如图是小洛制作的泡沫指南针,放在水中,闭合开关后,S端会指向地理南极。请在虚线框内画出电源的符号,并标出图中磁感线的方向。
答案
5.如图所示。
解析
【分析】
要解决本题，需结合安培定则和磁感线的特点：首先，磁体外部的磁感线从N极指向S极；其次，闭合开关后S端指向地理南极，说明螺线管的上端为S极、下端为N极。根据安培定则可确定电源的正负极，再依据磁感线方向规律画出磁感线。
【解析】
1. 确定螺线管磁极：闭合开关后S端指向地理南极，说明螺线管的上端为S极，下端为N极。
2. 确定电源：根据安培定则，右手握住螺线管，大拇指指向N极（下端），四指弯曲方向为电流方向，可知电流从螺线管的上端流入、下端流出，因此虚线框内电源的上端为正极，下端为负极，画出电源符号（长线段为正极，短线段为负极）。
3. 确定磁感线方向：磁体外部的磁感线从N极指向S极，因此图中弧形磁感线的箭头向上，指向S极。
【答案】
（对应参考答案的图，即虚线框内画电源符号，磁感线箭头向上，如题目给出的第二幅图）
【知识点】
安培定则、磁感线
【点评】
本题结合指南针的原理，考查安培定则和磁感线的方向规律，属于电磁学基础应用题目，需明确磁极间的相互作用及磁感线的基本特点。
【难度系数】
0.5
要解决本题，需结合安培定则和磁感线的特点：首先，磁体外部的磁感线从N极指向S极；其次，闭合开关后S端指向地理南极，说明螺线管的上端为S极、下端为N极。根据安培定则可确定电源的正负极，再依据磁感线方向规律画出磁感线。
【解析】
1. 确定螺线管磁极：闭合开关后S端指向地理南极，说明螺线管的上端为S极，下端为N极。
2. 确定电源：根据安培定则，右手握住螺线管，大拇指指向N极（下端），四指弯曲方向为电流方向，可知电流从螺线管的上端流入、下端流出，因此虚线框内电源的上端为正极，下端为负极，画出电源符号（长线段为正极，短线段为负极）。
3. 确定磁感线方向：磁体外部的磁感线从N极指向S极，因此图中弧形磁感线的箭头向上，指向S极。
【答案】
（对应参考答案的图，即虚线框内画电源符号，磁感线箭头向上，如题目给出的第二幅图）
【知识点】
安培定则、磁感线
【点评】
本题结合指南针的原理，考查安培定则和磁感线的方向规律，属于电磁学基础应用题目，需明确磁极间的相互作用及磁感线的基本特点。
【难度系数】
0.5

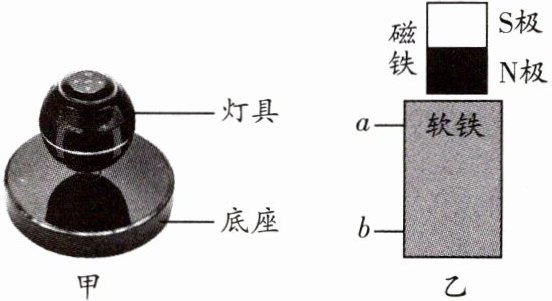

6.如图甲所示是一种磁悬浮灯具,可用手机来控制它的发光情况。在底座通电后,灯具悬浮在空中,其原理如图乙所示。灯具内有一条形磁体,底座内有一电磁铁。若工作时a端与电源负极相连,b端与电源正极相连。请在图乙中画出工作时底座中螺线管上的绕线方式。
答案
6.如图所示。
解析
【分析】要解决该问题，需结合磁极间的相互作用和安培定则分析：首先，灯具内条形磁体下端为N极，要使灯具悬浮，底座电磁铁的上端需为N极（同名磁极相互排斥）；已知电源a端接负极、b端接正极，即电流从b端流入螺线管、a端流出；再根据安培定则（右手螺旋定则），右手握住螺线管，大拇指指向螺线管的N极（上端），四指弯曲方向为电流的环绕方向，据此确定螺线管的绕线方式。
【解析】1. 确定电磁铁上端磁极：条形磁体下端是N极，为实现悬浮，电磁铁上端必须为N极（同名磁极相互排斥）；2. 明确电流方向：a端接电源负极，b端接电源正极，因此电流从b端流入螺线管，从a端流出；3. 用安培定则判断绕线：右手握住螺线管，大拇指向上（指向N极），四指弯曲方向为电流的环绕方向，故绕线应从b端（下端）的一侧向上绕，到a端（上端）的另一侧引出，具体绕线如图所示。
【答案】
【知识点】磁极间相互作用、安培定则
【点评】本题结合磁悬浮灯具的实际场景，考查磁极间的相互作用和安培定则的应用，需理清磁极关系与电流方向的联系，属于基础应用类题目。
【难度系数】0.5
【解析】1. 确定电磁铁上端磁极：条形磁体下端是N极，为实现悬浮，电磁铁上端必须为N极（同名磁极相互排斥）；2. 明确电流方向：a端接电源负极，b端接电源正极，因此电流从b端流入螺线管，从a端流出；3. 用安培定则判断绕线：右手握住螺线管，大拇指向上（指向N极），四指弯曲方向为电流的环绕方向，故绕线应从b端（下端）的一侧向上绕，到a端（上端）的另一侧引出，具体绕线如图所示。
【答案】
【知识点】磁极间相互作用、安培定则
【点评】本题结合磁悬浮灯具的实际场景，考查磁极间的相互作用和安培定则的应用，需理清磁极关系与电流方向的联系，属于基础应用类题目。
【难度系数】0.5
