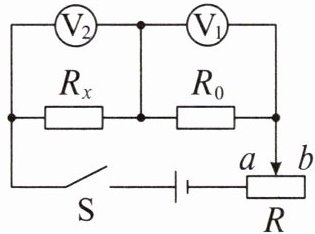

1.某同学设计了如图所示的电路测量电阻器的阻值$ R_x $。已知定值电阻的阻值为$ R_0 $。
(1)开关S闭合前，应将滑动变阻器的滑片置于（选填“a”或“b”）端，目的是。
(2)闭合开关S，调节滑动变阻器，得到电压表$ V_1 $的示数$ U_1 $，电压表$ V_2 $的示数$ U_2 $，则被测的阻值$ R_x = $。
(3)该同学测量一次后，就计算出了该电阻器的阻值，你认为该实验结论的得出（选填“妥当”或“不妥当”），理由是。

1. (1)b 保护电路 (2)$\frac{U_2R_0}{U_1}$ (3)不妥当 通过一次实验数据得出的结果误差较大

2.(2024·山东烟台中考)测量小灯泡正常发光时的电阻的实验,器材如下:电源(电压恒为6 V)、小灯泡(额定电压为3.8 V,正常发光时的电阻约为$10\ \Omega$)、电流表(0~0.6 A,0~3 A)、电压表(0~3 V,0~15 V)、滑动变阻器A(0~50 Ω,0.2 A)、滑动变阻器B(0~20 Ω,1 A)、开关和导线若干。

(1)在图丙虚线框中,画出该实验的电路图(各元件不必标注字母)。
(2)为了完成实验,电流表应选择的测量范围,电压表应选择的测量范围,滑动变阻器应选择(选填“A”或“B”)。

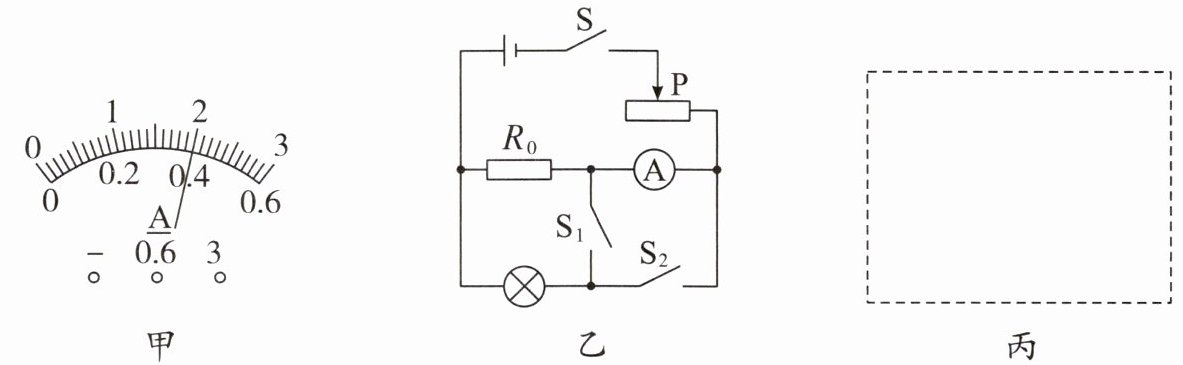

(3)闭合开关,移动滑动变阻器的滑片P,使电压表示数为3.8 V,此时电流表的示数如图甲所示,则小灯泡正常发光时的电阻为 $\Omega$。
(4)完成上述实验之后,老师提出:如果没有电压表,那么用一个电流表和一个阻值为$R_0$的定值电阻,仍可完成本实验。兴趣小组经过讨论设计了如图乙所示的电路,并进行了如下操作:
①闭合开关S、$S_2$,移动滑动变阻器的滑片P,使电流表示数为$I_1$,此时小灯泡正常发光;
②保持滑动变阻器滑片P的位置不变,断开$S_2$,闭合$S_1$,电流表示数为$I_2$,则小灯泡正常发光时的电阻$R=$(用$R_0$、$I_1$、$I_2$表示)。

2. (1)电路图如所示 (2)0~0.6 A 0~15 V B (3)9.5 (4)$\frac{I_1R_0}{I_2-I_1}$
