1. 常见的变阻器有________、______和电位器.滑动变阻器是通过改变________来改变电阻大小的,从而改变电路中的________大小.滑动变阻器、电阻箱的电路符号分别是________、______.
答案
滑动变阻器
; 电阻箱
; 接入电路中的电阻丝的长度
; 电流
;
;
2. 滑动变阻器的铭牌上标有“50 Ω 1 A”的字样，50 Ω表示________，1 A表示________。
答案
滑动变阻器的最大阻值为50$\Omega$
;
允许通过滑动变阻器的最大电流是1 A
3. 要利用滑动变阻器改变电路中电流的大小，应将滑动变阻器________接入电路.使用时应从金属杆两端的接线柱和电阻丝两端的接线柱中各选一个接入电路，即“______”接法，所以其有效接法共有四种.
答案
串联
; 一上一下
; 一上一下
4. 为了保护电路，在电路接通前，应把滑片移到使滑动变阻器接入电路的阻值________的位置.
答案
最大

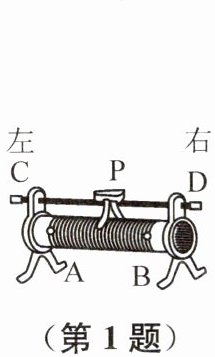

1. 如图所示的滑动变阻器的铭牌上标有“20 Ω 2 A”的字样，当 C、D 接线柱接入电路时，滑动变阻器接入电路的阻值为 ______ Ω；当 A、B 接线柱接入电路时，滑动变阻器接入电路的阻值为 ______ Ω；当 B、D 接线柱接入电路时，闭合开关前滑片 P 应置于最 ______（选填“左”或“右”）端。
答案
0
; 20
; 左
; 20
; 左

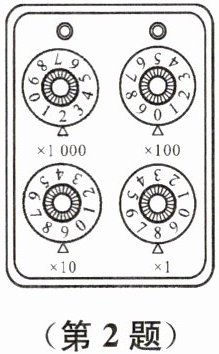

2. 如图所示，电阻箱的阻值是________Ω，此电阻箱的可调范围是________Ω.
答案
2098
; 0～9999
; 0～9999
3. 实验室中某个常用的滑动变阻器的铭牌上标有“20 Ω 2 A”字样.下列四个关于这个滑动变阻器的说法正确的是
（ ）
①当通过滑动变阻器的电流为 2 A 时,它的电阻为 20 Ω ②它接入电路的最大阻值是 20 Ω
③它是通过改变其接入电路中电阻丝的横截面积来改变电阻的 ④允许通过它的最大电流为 2 A
A. ①③ B. ①④ C. ②③ D. ②④
（ ）
①当通过滑动变阻器的电流为 2 A 时,它的电阻为 20 Ω ②它接入电路的最大阻值是 20 Ω
③它是通过改变其接入电路中电阻丝的横截面积来改变电阻的 ④允许通过它的最大电流为 2 A
A. ①③ B. ①④ C. ②③ D. ②④
答案
D

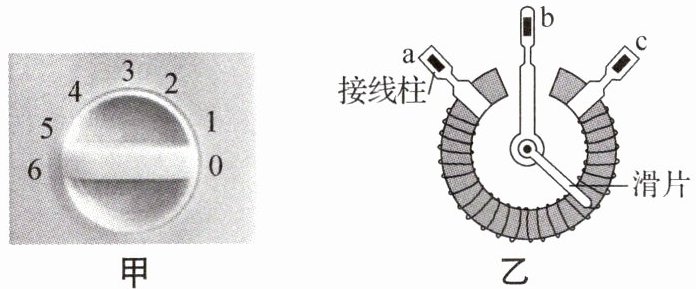

4. 图甲是家用风扇的调速开关，图乙是家用风扇中的电位器结构图，a、b、c是它的三个接线柱，如果要使滑片顺时针转动时风扇转速加快（电路中电流越大，风扇转速越快），下列连接方法正确的是 （ ）
A. 将接线柱a与b接入电路
B. 将接线柱b与c接入电路
C. 将接线柱a与c接入电路
D. 以上连接方法都可以
A. 将接线柱a与b接入电路
B. 将接线柱b与c接入电路
C. 将接线柱a与c接入电路
D. 以上连接方法都可以
答案
A
