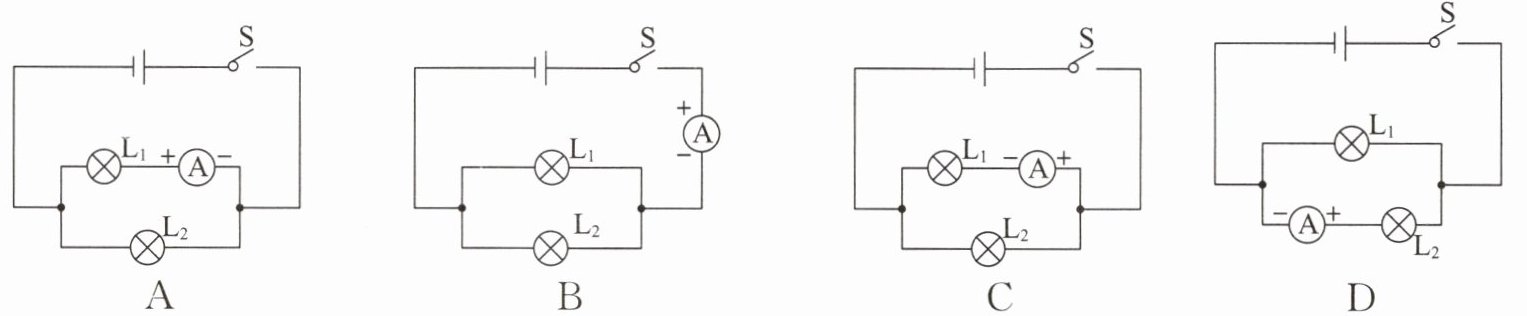

8. 下列四个电路图中，能正确测量通过$\mathrm{L}_1$电流的电路是（
C
）答案
8.C
解析
【分析】要选出能正确测量通过$\mathrm{L}_1$电流的电路，需牢记电流表的使用规则：①电流表必须与被测用电器串联；②电流要从电流表的正接线柱流入，负接线柱流出。据此逐一分析各选项电路。
【解析】
选项A：电流表与$\mathrm{L}_1$串联，但电流从电流表的负接线柱流入、正接线柱流出，正负接线柱接反，无法正确测量电流，故A错误。
选项B：电流表接在干路中，测量的是干路的总电流，不是通过$\mathrm{L}_1$的电流，故B错误。
选项C：电流表与$\mathrm{L}_1$串联，且电流从电流表的正接线柱流入、负接线柱流出，符合电流表的使用规则，能正确测量通过$\mathrm{L}_1$的电流，故C正确。
选项D：电流表与$\mathrm{L}_2$串联，测量的是通过$\mathrm{L}_2$的电流，且正负接线柱接反，不符合要求，故D错误。
【答案】C
【知识点】电流表的使用；串联电路；电流方向
【点评】本题考查电流表的正确使用，核心是掌握电流表的连接方式和接线柱的正负接法，属于电学基础题型，需熟练掌握。
【难度系数】0.6
【解析】
选项A：电流表与$\mathrm{L}_1$串联，但电流从电流表的负接线柱流入、正接线柱流出，正负接线柱接反，无法正确测量电流，故A错误。
选项B：电流表接在干路中，测量的是干路的总电流，不是通过$\mathrm{L}_1$的电流，故B错误。
选项C：电流表与$\mathrm{L}_1$串联，且电流从电流表的正接线柱流入、负接线柱流出，符合电流表的使用规则，能正确测量通过$\mathrm{L}_1$的电流，故C正确。
选项D：电流表与$\mathrm{L}_2$串联，测量的是通过$\mathrm{L}_2$的电流，且正负接线柱接反，不符合要求，故D错误。
【答案】C
【知识点】电流表的使用；串联电路；电流方向
【点评】本题考查电流表的正确使用，核心是掌握电流表的连接方式和接线柱的正负接法，属于电学基础题型，需熟练掌握。
【难度系数】0.6

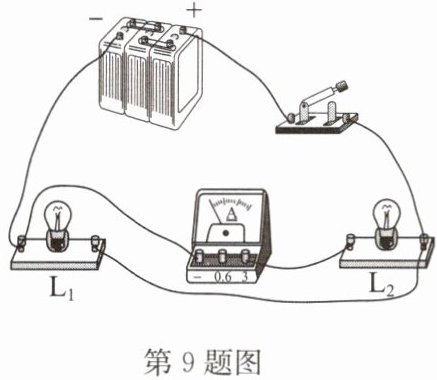

9. 在如图所示的电路中，闭合开关后，电流表测量的是 （
A.通过灯$\mathrm{L}_1$的电流
B.通过灯$\mathrm{L}_2$的电流
C.通过灯$\mathrm{L}_1$和灯$\mathrm{L}_2$的电流之和
D.电源供给电路的总电流
B
）A.通过灯$\mathrm{L}_1$的电流
B.通过灯$\mathrm{L}_2$的电流
C.通过灯$\mathrm{L}_1$和灯$\mathrm{L}_2$的电流之和
D.电源供给电路的总电流
答案
9.B
解析
【分析】要判断电流表测量的电流，需先梳理电流路径，明确电流表与哪个用电器串联。电流表的使用规则是：电流表必须串联在被测电路中，与被测用电器串联时，测量的是该用电器的电流。
【解析】闭合开关后，电流从电源正极流出，依次经过开关、灯$\mathrm{L}_2$、电流表、灯$\mathrm{L}_1$，最终回到电源负极。由此可知，电流表与灯$\mathrm{L}_2$串联在电路中，因此电流表测量的是通过灯$\mathrm{L}_2$的电流。
【答案】B
【知识点】电流表的使用、串联电路
【点评】本题考查电流表的使用，核心是判断电流表与哪个用电器串联，属于基础题型，需掌握电流表的连接规则。
【难度系数】0.6
【解析】闭合开关后，电流从电源正极流出，依次经过开关、灯$\mathrm{L}_2$、电流表、灯$\mathrm{L}_1$，最终回到电源负极。由此可知，电流表与灯$\mathrm{L}_2$串联在电路中，因此电流表测量的是通过灯$\mathrm{L}_2$的电流。
【答案】B
【知识点】电流表的使用、串联电路
【点评】本题考查电流表的使用，核心是判断电流表与哪个用电器串联，属于基础题型，需掌握电流表的连接规则。
【难度系数】0.6
10.如图所示的电路中，灯L₁、L₂是
并
联的，电流表A₁测通过灯L₂
的电流，电流表A₂测的是干路
的电流。答案
10.并 L₂ 干路
解析
【分析】要判断电路的连接方式，需先梳理电流的路径：电流从电源正极流出后，分为两条独立的支路，一条经过灯L₁，另一条经过电流表A₁和灯L₂，两条支路的电流汇合后经开关回到电源负极，由此确定是并联电路。再分析电流表：电流表需与被测用电器串联，A₁与L₂在同一条支路，故测L₂的电流；A₂在两条支路汇合后的干路上，故测干路的总电流。
【解析】1. 电路连接方式：电流从电源正极出发，分成两条支路，分别通过L₁和A₁、L₂，最终汇合回到电源负极，因此L₁、L₂是并联。2. 电流表测量对象：电流表A₁与L₂串联，测量通过L₂的电流；电流表A₂位于干路，测量干路的总电流。
【答案】并；L₂；干路
【知识点】并联电路、电流表的使用
【点评】本题属于电路基础题，核心是通过电流路径判断连接方式，明确电流表的测量对象，难度较低，适合巩固电路基础知识。
【难度系数】0.3
【解析】1. 电路连接方式：电流从电源正极出发，分成两条支路，分别通过L₁和A₁、L₂，最终汇合回到电源负极，因此L₁、L₂是并联。2. 电流表测量对象：电流表A₁与L₂串联，测量通过L₂的电流；电流表A₂位于干路，测量干路的总电流。
【答案】并；L₂；干路
【知识点】并联电路、电流表的使用
【点评】本题属于电路基础题，核心是通过电流路径判断连接方式，明确电流表的测量对象，难度较低，适合巩固电路基础知识。
【难度系数】0.3
11.如图所示的电路中，当开关S闭合，$S_1$、$S_2$断开时，灯泡
L₁、L₃
串联；当开关S、$S_1$、$S_2$均闭合时（将电流表正负接线柱对调），灯泡L₁、L₂
并联，此时电流表测的是通过L₂
的电流。答案
11.L₁、L₃ L₁、L₂ L₂
解析
【分析】
要解决该问题，需分两种开关状态分析电流路径：①当S闭合、S₁和S₂断开时，电流只有一条路径，依次经过的用电器为串联；②当S、S₁、S₂均闭合时，电流有多条独立路径，各路径的用电器为并联；电流表需串联在被测支路中，正负接线柱对调仅改变电流方向，不改变测量对象，据此判断电流表的测量对象。
【解析】
1. 当开关S闭合，S₁、S₂断开时：
电流路径为：电源正极→L₃→电流表→L₁→开关S→电源负极，电流依次经过L₁和L₃，只有一条路径，因此L₁、L₃串联。
2. 当开关S、S₁、S₂均闭合时：
L₃被短路，电流分为两条独立路径：路径1：电源正极→S₁→L₁→S→电源负极；路径2：电源正极→L₃→S₂→L₂→S→电源负极，因此L₁、L₂并联；此时电流表串联在L₂的支路中，正负接线柱对调不改变测量对象，故电流表测通过L₂的电流。
【答案】
L₁、L₃；L₁、L₂；L₂
【知识点】
串联与并联电路；电流表的使用；电路分析
【点评】
本题考查电路的串并联判断及电流表测量对象的判断，核心是分开关状态分析电流路径，明确短路、串并联的判断方法，属于初中电路基础题型。
【难度系数】
0.3
要解决该问题，需分两种开关状态分析电流路径：①当S闭合、S₁和S₂断开时，电流只有一条路径，依次经过的用电器为串联；②当S、S₁、S₂均闭合时，电流有多条独立路径，各路径的用电器为并联；电流表需串联在被测支路中，正负接线柱对调仅改变电流方向，不改变测量对象，据此判断电流表的测量对象。
【解析】
1. 当开关S闭合，S₁、S₂断开时：
电流路径为：电源正极→L₃→电流表→L₁→开关S→电源负极，电流依次经过L₁和L₃，只有一条路径，因此L₁、L₃串联。
2. 当开关S、S₁、S₂均闭合时：
L₃被短路，电流分为两条独立路径：路径1：电源正极→S₁→L₁→S→电源负极；路径2：电源正极→L₃→S₂→L₂→S→电源负极，因此L₁、L₂并联；此时电流表串联在L₂的支路中，正负接线柱对调不改变测量对象，故电流表测通过L₂的电流。
【答案】
L₁、L₃；L₁、L₂；L₂
【知识点】
串联与并联电路；电流表的使用；电路分析
【点评】
本题考查电路的串并联判断及电流表测量对象的判断，核心是分开关状态分析电流路径，明确短路、串并联的判断方法，属于初中电路基础题型。
【难度系数】
0.3

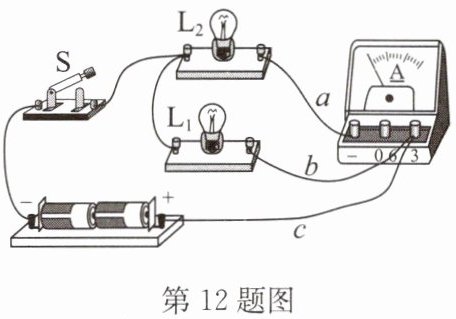

12.如图所示是用电流表测量电流的实物连接图,请按要求回答下列问题:
(1)图中电流表测量的是通过灯泡
(2)如果要用电流表测通过L₁和L₂的总电流,且只允许移动一根导线,应将导线
(1)图中电流表测量的是通过灯泡
L₂
的电流.(2)如果要用电流表测通过L₁和L₂的总电流,且只允许移动一根导线,应将导线
b
(填“a”“b”或“c”)的右端连接在电流表的−
(填“−”“0.6”或“3”)接线柱上.答案
12.(1)L₂ (2)b －
解析
【分析】
首先分析实物电路的电流路径，判断电流表的测量对象；要测量总电流，需让电流表接在干路，使两个灯泡的电流都通过电流表，同时要遵循电流表“正进负出”的接线规则，据此确定需移动的导线和接线柱。
【解析】
(1) 观察实物图，电流从电源正极流出，经导线c进入电流表，再通过导线a流向灯泡L₂，最终经开关回到电源负极；而灯泡L₁的支路不经过电流表，因此电流表测量的是通过L₂的电流。
(2) 要测L₁和L₂的总电流，需让两个灯泡的电流都通过电流表，使电流表接在干路。原导线b连接L₁右端与电流表的“3”接线柱，将导线b的右端改接至电流表的“−”接线柱后，L₁的电流会经导线b、电流表，与L₂的电流汇合后共同通过电流表，此时电流表测量总电流，符合要求。
【答案】
(1) L₂；(2) b；−
【知识点】
电流表的使用、并联电路的电流
【点评】
本题考查电流表的使用，核心是正确分析电路连接，明确电流表的接线规则，调整导线时需保证电流方向正确，属于基础应用类题目。
【难度系数】
0.3
首先分析实物电路的电流路径，判断电流表的测量对象；要测量总电流，需让电流表接在干路，使两个灯泡的电流都通过电流表，同时要遵循电流表“正进负出”的接线规则，据此确定需移动的导线和接线柱。
【解析】
(1) 观察实物图，电流从电源正极流出，经导线c进入电流表，再通过导线a流向灯泡L₂，最终经开关回到电源负极；而灯泡L₁的支路不经过电流表，因此电流表测量的是通过L₂的电流。
(2) 要测L₁和L₂的总电流，需让两个灯泡的电流都通过电流表，使电流表接在干路。原导线b连接L₁右端与电流表的“3”接线柱，将导线b的右端改接至电流表的“−”接线柱后，L₁的电流会经导线b、电流表，与L₂的电流汇合后共同通过电流表，此时电流表测量总电流，符合要求。
【答案】
(1) L₂；(2) b；−
【知识点】
电流表的使用、并联电路的电流
【点评】
本题考查电流表的使用，核心是正确分析电路连接，明确电流表的接线规则，调整导线时需保证电流方向正确，属于基础应用类题目。
【难度系数】
0.3

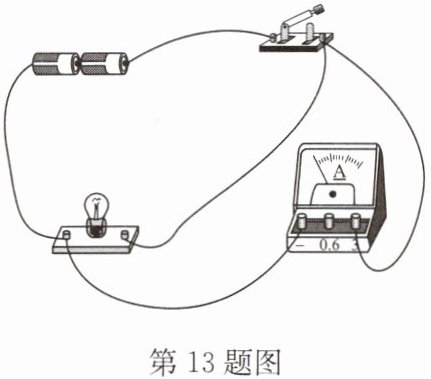

13.如图所示电路，开关闭合后，下列对电路状况的判断中正确的是 （
A.小灯泡正常发光
B.电流表正常工作
C.电流表的指针指向零刻度线左侧
D.电流表的指针指向最大刻度线右侧
D
）A.小灯泡正常发光
B.电流表正常工作
C.电流表的指针指向零刻度线左侧
D.电流表的指针指向最大刻度线右侧
答案
13.D
解析
【分析】要判断开关闭合后的电路状况，需结合电流表的使用规则和电路连接情况分析：电流表需串联在电路中，电流应从正接线柱流入、负接线柱流出，且被测电流不能超过其量程；同时需判断电路是否存在短路等异常情况。
【解析】由电路图可知，开关闭合后，电流表直接连接在电源两极之间，形成电源短路，电路中的电流会非常大，远超电流表的量程，因此电流表的指针会指向最大刻度线右侧；小灯泡因短路无法正常发光，电流表也无法正常工作，指针不会指向零刻度线左侧，故A、B、C错误，D正确。
【答案】D
【知识点】电流表的使用、电路短路
【点评】本题考查电流表的正确使用及电路故障判断，需掌握短路的危害和电流表量程的相关知识，难度中等，学生需仔细分析电路连接情况避免出错。
【难度系数】0.5
【解析】由电路图可知，开关闭合后，电流表直接连接在电源两极之间，形成电源短路，电路中的电流会非常大，远超电流表的量程，因此电流表的指针会指向最大刻度线右侧；小灯泡因短路无法正常发光，电流表也无法正常工作，指针不会指向零刻度线左侧，故A、B、C错误，D正确。
【答案】D
【知识点】电流表的使用、电路短路
【点评】本题考查电流表的正确使用及电路故障判断，需掌握短路的危害和电流表量程的相关知识，难度中等，学生需仔细分析电路连接情况避免出错。
【难度系数】0.5
