1.(2025·宿城区月考)当某段金属导体两端的电压为6V时,通过的电流是0.2A,则电阻为
30
Ω;当该导体两端的电压为12V时,通过该导体的电流为0.4
A;当该导体两端的电压降为0时,电阻为30
Ω.答案
1. 30 0.4 30

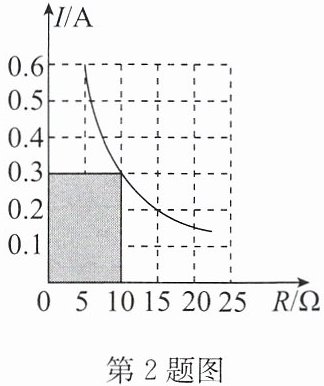

2.在“探究电流与电阻的关系”实验中,根据实验数据绘制的I-R图像如图所示,图中阴影部分的面积表示的物理量是
电压
,其值为3V
.答案
2. 电压 3V
3.(2025·淮安校级月考)下列关于欧姆定律的理解正确的是（
A.当导体两端的电压为零时，导体的电阻也为零
B.当导体的电阻一定时，通过导体的电流与其两端的电压成正比
C.当导体的电阻一定时，导体两端的电压与通过导体的电流成正比
D.导体的电阻与其两端的电压成正比，与其通过的电流成反比
B
）A.当导体两端的电压为零时，导体的电阻也为零
B.当导体的电阻一定时，通过导体的电流与其两端的电压成正比
C.当导体的电阻一定时，导体两端的电压与通过导体的电流成正比
D.导体的电阻与其两端的电压成正比，与其通过的电流成反比
答案
3. B
4.如图所示,电源电压保持不变,闭合开关S,在滑动变阻器的滑片P向左滑动的过程中,下列判断正确的是
(
A.电压表的示数变小
B.灯泡变亮
C.电流表的示数变小
D.电压表的示数与电流表示数的比值变小
(
C
)A.电压表的示数变小
B.灯泡变亮
C.电流表的示数变小
D.电压表的示数与电流表示数的比值变小
答案
4. C
5.(2025·滨海县期中)如图所示电路,闭合开关后,电压表V₁的示数为8V,电压表V₂的示数为5V.求:(1)电源电压.(2)若电阻$R_2=10\Omega$,则通过$R_2$的电流是多少?(3)$R_1$的阻值.
第5题图
第5题图答案
5.解:(1)电压表V₁测电源电压,则电源电压U=8V.
(2)通过$R_2$的电流$I_2=\frac{U_2}{R_2}=\frac{5V}{10\Omega}=0.5A.$
(3)因为串联电路电流处处相等,所以$I_1=I_2=0.5A,$
$R_1$两端的电压$U_1=U-U_2=8V-5V=3V,$
$R_1$的阻值$R_1=\frac{U_1}{I_1}=\frac{3V}{0.5A}=6\Omega.$
(2)通过$R_2$的电流$I_2=\frac{U_2}{R_2}=\frac{5V}{10\Omega}=0.5A.$
(3)因为串联电路电流处处相等,所以$I_1=I_2=0.5A,$
$R_1$两端的电压$U_1=U-U_2=8V-5V=3V,$
$R_1$的阻值$R_1=\frac{U_1}{I_1}=\frac{3V}{0.5A}=6\Omega.$
