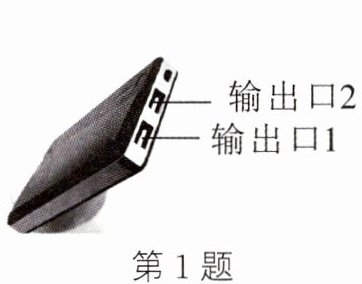

1. (2024·雷州)如图所示的充电宝上有两个输出口，可同时给两台手机充电，充电宝两个输出口的连接方式是
并
联。输出口1正在为一部手机充电，若把另一部手机接入输出口2，则此时输出口1的电流不变
(变大/变小/不变)，充电宝总输出电流变大
。答案
1. 并 不变 变大
解析
【分析】
要解决这道题，需先明确电路连接方式的判断依据，再结合并联电路的电流规律分析电流变化：首先，判断两个输出口的连接方式，依据是并联电路中各用电器独立工作、互不影响的特点；其次，根据并联电路的电流规律，分析接入另一输出口时，原有支路电流和总电流的变化情况。
【解析】
1. 判断连接方式：充电宝的两个输出口可同时给两台手机充电，且工作时互不干扰，符合并联电路“各支路独立工作”的特征，因此两个输出口的连接方式是并联。
2. 分析输出口1的电流：并联电路中各支路两端电压相等，且各支路电流由支路用电器的电阻和电压决定。接入输出口2后，输出口1所在支路的电压和电阻均未改变，所以输出口1的电流不变。
3. 分析总输出电流：并联电路的总电流等于各支路电流之和，接入输出口2后，新增了一条支路的电流，因此充电宝的总输出电流变大。
【答案】
并；不变；变大
【知识点】
并联电路特点；电路连接方式；并联电流规律
【点评】
本题考查并联电路的基础知识点，属于常规基础题，需牢记并联电路“各支路独立工作、总电流等于各支路电流之和”的规律，难度较低。
【难度系数】
0.7
要解决这道题，需先明确电路连接方式的判断依据，再结合并联电路的电流规律分析电流变化：首先，判断两个输出口的连接方式，依据是并联电路中各用电器独立工作、互不影响的特点；其次，根据并联电路的电流规律，分析接入另一输出口时，原有支路电流和总电流的变化情况。
【解析】
1. 判断连接方式：充电宝的两个输出口可同时给两台手机充电，且工作时互不干扰，符合并联电路“各支路独立工作”的特征，因此两个输出口的连接方式是并联。
2. 分析输出口1的电流：并联电路中各支路两端电压相等，且各支路电流由支路用电器的电阻和电压决定。接入输出口2后，输出口1所在支路的电压和电阻均未改变，所以输出口1的电流不变。
3. 分析总输出电流：并联电路的总电流等于各支路电流之和，接入输出口2后，新增了一条支路的电流，因此充电宝的总输出电流变大。
【答案】
并；不变；变大
【知识点】
并联电路特点；电路连接方式；并联电流规律
【点评】
本题考查并联电路的基础知识点，属于常规基础题，需牢记并联电路“各支路独立工作、总电流等于各支路电流之和”的规律，难度较低。
【难度系数】
0.7
2. 在图所示电路中，闭合开关后电压表$\mathrm{V}_{1}$的示数为2.5 V，V的示数为4.5 V，则电路的电源电压为
4.5
V，灯$\mathrm{L}_{2}$两端电压为2
V.答案
2. 4.5 2
解析
【分析】首先判断电路连接方式：灯$\mathrm{L}_{1}$和$\mathrm{L}_{2}$串联；再确定各电压表的测量对象：电压表$\mathrm{V}$并联在电源两端，测量电源电压；电压表$\mathrm{V}_{1}$并联在$\mathrm{L}_{1}$两端，测量$\mathrm{L}_{1}$两端的电压；根据串联电路的电压规律，电源电压等于各串联用电器两端电压之和，由此可计算电源电压和$\mathrm{L}_{2}$两端的电压。
【解析】1. 电路分析：由图可知，$\mathrm{L}_{1}$与$\mathrm{L}_{2}$串联；2. 电压表测量对象：电压表$\mathrm{V}$测电源电压，电压表$\mathrm{V}_{1}$测$\mathrm{L}_{1}$两端电压，已知$\mathrm{V}_{1}$示数为$2.5\ \mathrm{V}$，$\mathrm{V}$示数为$4.5\ \mathrm{V}$；3. 根据串联电路电压规律：$U = U_1 + U_2$（$U$为电源电压，$U_1$为$\mathrm{L}_{1}$电压，$U_2$为$\mathrm{L}_{2}$电压）；4. 计算：电源电压$U = 4.5\ \mathrm{V}$；$\mathrm{L}_{2}$两端电压$U_2 = U - U_1 = 4.5\ \mathrm{V} - 2.5\ \mathrm{V} = 2\ \mathrm{V}$。
【答案】4.5；2
【知识点】串联电路电压规律；电压表的使用
【点评】本题考查串联电路电压规律的应用，解题关键是正确判断各电压表的测量对象，属于基础题型，难度较低。
【难度系数】0.6
【解析】1. 电路分析：由图可知，$\mathrm{L}_{1}$与$\mathrm{L}_{2}$串联；2. 电压表测量对象：电压表$\mathrm{V}$测电源电压，电压表$\mathrm{V}_{1}$测$\mathrm{L}_{1}$两端电压，已知$\mathrm{V}_{1}$示数为$2.5\ \mathrm{V}$，$\mathrm{V}$示数为$4.5\ \mathrm{V}$；3. 根据串联电路电压规律：$U = U_1 + U_2$（$U$为电源电压，$U_1$为$\mathrm{L}_{1}$电压，$U_2$为$\mathrm{L}_{2}$电压）；4. 计算：电源电压$U = 4.5\ \mathrm{V}$；$\mathrm{L}_{2}$两端电压$U_2 = U - U_1 = 4.5\ \mathrm{V} - 2.5\ \mathrm{V} = 2\ \mathrm{V}$。
【答案】4.5；2
【知识点】串联电路电压规律；电压表的使用
【点评】本题考查串联电路电压规律的应用，解题关键是正确判断各电压表的测量对象，属于基础题型，难度较低。
【难度系数】0.6

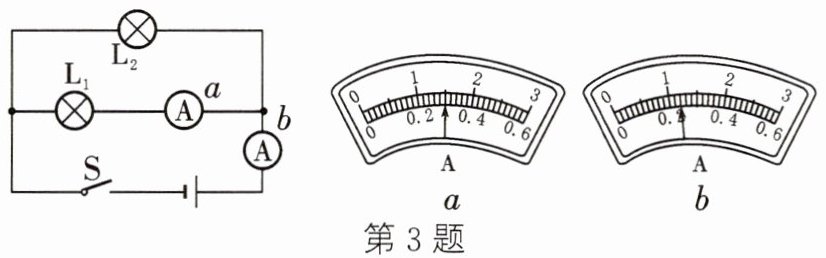

3. 如图甲电路，当开关S闭合后，电流表的指针偏转如图乙所示，其中a电流表测量的是通过
L₁
（电源/L₁/L₂）的电流，b电流表的读数应为1.2
A.答案
3. L₁ 1.2
解析
【分析】
首先判断电路连接方式：由电路图可知，L₁与L₂并联，电流表a与L₁串联，因此a电流表测量通过L₁的电流；电流表b接在干路，测量干路总电流。根据并联电路电流规律，干路电流大于支路电流，可判断电流表b的量程，进而读取其示数。
【解析】
1. 确定电流表测量对象：电流表a与L₁串联，所以测量的是通过L₁的电流；电流表b在干路，测量干路总电流。
2. 读取电流表b的示数：并联电路中干路电流大于支路电流，因此电流表b使用0~3A量程，该量程分度值为0.1A，指针指向1.2A位置，故读数为1.2A。
【答案】
L₁；1.2
【知识点】
并联电路电流规律；电流表读数
【点评】
本题考查并联电路的电流特点和电流表的读数，需先明确电流表测量对象，再结合并联电路电流规律判断量程，难度适中。
【难度系数】
0.5
首先判断电路连接方式：由电路图可知，L₁与L₂并联，电流表a与L₁串联，因此a电流表测量通过L₁的电流；电流表b接在干路，测量干路总电流。根据并联电路电流规律，干路电流大于支路电流，可判断电流表b的量程，进而读取其示数。
【解析】
1. 确定电流表测量对象：电流表a与L₁串联，所以测量的是通过L₁的电流；电流表b在干路，测量干路总电流。
2. 读取电流表b的示数：并联电路中干路电流大于支路电流，因此电流表b使用0~3A量程，该量程分度值为0.1A，指针指向1.2A位置，故读数为1.2A。
【答案】
L₁；1.2
【知识点】
并联电路电流规律；电流表读数
【点评】
本题考查并联电路的电流特点和电流表的读数，需先明确电流表测量对象，再结合并联电路电流规律判断量程，难度适中。
【难度系数】
0.5
4. (2024·兴仁期中)如图所示电路,电源电压一定.开关S闭合后,电压表$\mathrm{V}_1$、$\mathrm{V}_2$的示数分别为14 V和18 V.已知灯$\mathrm{L}_1$两端的电压与灯$\mathrm{L}_3$两端的电压之比为$3:5$,则灯$\mathrm{L}_2$两端的电压为
8 V
,电源电压24 V
.答案
4. 8 V 24 V
解析
【分析】首先明确电路中L₁、L₂、L₃为串联连接，电压表V₁测量L₁和L₂两端的总电压，电压表V₂测量L₂和L₃两端的总电压。根据串联电路“总电压等于各部分电路电压之和”的规律，结合已知的电压表示数、L₁与L₃的电压比例关系，通过联立方程即可求解L₂两端电压和电源电压。
【解析】
解：由电路图可知，L₁、L₂、L₃串联，电压表V₁测L₁和L₂的总电压，即$U_{V1}=U_1+U_2=14\ \mathrm{V}$；电压表V₂测L₂和L₃的总电压，即$U_{V2}=U_2+U_3=18\ \mathrm{V}$。
已知$U_1:U_3=3:5$，设$U_1=3k$，则$U_3=5k$。
由$U_1+U_2=14\ \mathrm{V}$得：$U_2=14\ \mathrm{V}-U_1=14\ \mathrm{V}-3k$；
将$U_2$代入$U_2+U_3=18\ \mathrm{V}$，得：$(14\ \mathrm{V}-3k)+5k=18\ \mathrm{V}$，
化简得：$14\ \mathrm{V}+2k=18\ \mathrm{V}$，解得$k=2\ \mathrm{V}$。
因此，$U_2=14\ \mathrm{V}-3×2\ \mathrm{V}=8\ \mathrm{V}$；
$U_1=3×2\ \mathrm{V}=6\ \mathrm{V}$，$U_3=5×2\ \mathrm{V}=10\ \mathrm{V}$，
电源电压$U=U_1+U_2+U_3=6\ \mathrm{V}+8\ \mathrm{V}+10\ \mathrm{V}=24\ \mathrm{V}$。
【答案】
8 V；24 V
【知识点】
串联电路电压规律、电压表的使用
【点评】
本题核心是判断电压表的测量对象，结合串联电路电压规律和比例关系联立求解，属于中等难度的电路分析题，需掌握电压表的使用规则和串联电压特点。
【难度系数】
0.5
【解析】
解：由电路图可知，L₁、L₂、L₃串联，电压表V₁测L₁和L₂的总电压，即$U_{V1}=U_1+U_2=14\ \mathrm{V}$；电压表V₂测L₂和L₃的总电压，即$U_{V2}=U_2+U_3=18\ \mathrm{V}$。
已知$U_1:U_3=3:5$，设$U_1=3k$，则$U_3=5k$。
由$U_1+U_2=14\ \mathrm{V}$得：$U_2=14\ \mathrm{V}-U_1=14\ \mathrm{V}-3k$；
将$U_2$代入$U_2+U_3=18\ \mathrm{V}$，得：$(14\ \mathrm{V}-3k)+5k=18\ \mathrm{V}$，
化简得：$14\ \mathrm{V}+2k=18\ \mathrm{V}$，解得$k=2\ \mathrm{V}$。
因此，$U_2=14\ \mathrm{V}-3×2\ \mathrm{V}=8\ \mathrm{V}$；
$U_1=3×2\ \mathrm{V}=6\ \mathrm{V}$，$U_3=5×2\ \mathrm{V}=10\ \mathrm{V}$，
电源电压$U=U_1+U_2+U_3=6\ \mathrm{V}+8\ \mathrm{V}+10\ \mathrm{V}=24\ \mathrm{V}$。
【答案】
8 V；24 V
【知识点】
串联电路电压规律、电压表的使用
【点评】
本题核心是判断电压表的测量对象，结合串联电路电压规律和比例关系联立求解，属于中等难度的电路分析题，需掌握电压表的使用规则和串联电压特点。
【难度系数】
0.5
5. 如图所示，电源电压不变. 当开关S₁断开时，电压表的示数
不变
(变大/变小/不变，下同)，电流表的示数变小
.答案
5. 不变 变小
解析
【分析】要解决这个问题，需先明确开关不同状态下的电路结构，以及电压表、电流表的测量对象：当开关S闭合时，S₁断开，电路中只有L₂接入；当S₁闭合时，L₁与L₂并联。电压表始终并联在电源两端，电流表在干路测总电流，对比两种状态即可判断示数变化。
【解析】1. 电压表示数：无论S₁是否闭合，电压表都并联在电源两端，电源电压不变，因此电压表示数不变。2. 电流表示数：S₁断开时，电路只有L₂工作，电流表测L₂的电流I₂；S₁闭合时，L₁与L₂并联，电流表测干路电流，根据并联电路电流规律，干路电流等于各支路电流之和，即I=I₁+I₂，I＞I₂，因此电流表示数变小。
【答案】不变 变小
【知识点】并联电路电压规律；并联电路电流规律；电表的使用
【点评】本题考查简单电路的动态分析，核心是明确开关状态对应的电路连接方式和电表测量对象，属于基础电路分析题，难度适中。
【难度系数】0.6
【解析】1. 电压表示数：无论S₁是否闭合，电压表都并联在电源两端，电源电压不变，因此电压表示数不变。2. 电流表示数：S₁断开时，电路只有L₂工作，电流表测L₂的电流I₂；S₁闭合时，L₁与L₂并联，电流表测干路电流，根据并联电路电流规律，干路电流等于各支路电流之和，即I=I₁+I₂，I＞I₂，因此电流表示数变小。
【答案】不变 变小
【知识点】并联电路电压规律；并联电路电流规律；电表的使用
【点评】本题考查简单电路的动态分析，核心是明确开关状态对应的电路连接方式和电表测量对象，属于基础电路分析题，难度适中。
【难度系数】0.6
6. 如图所示的电路中，若A灯比B灯亮，则通过A、B两灯的电流大小关系是 （
A.$I_A ＞ I_B$
B.$I_A ＜ I_B$
C.$I_A = I_B$
D.无法确定
C
）A.$I_A ＞ I_B$
B.$I_A ＜ I_B$
C.$I_A = I_B$
D.无法确定
答案
6. C
解析
【分析】要解决此题，首先判断电路连接方式：图中A灯、B灯与电池、导线组成串联电路，电流只有一条路径。需明确串联电路的电流规律，同时区分灯泡亮度的决定因素（实际功率）与电流的关系，避免混淆概念。
【解析】观察电路可知，A灯和B灯串联在电路中，根据串联电路的电流规律：串联电路中各处电流都相等，因此通过A灯的电流$I_A$等于通过B灯的电流$I_B$（$I_A=I_B$）。灯泡的亮度由实际功率决定，A灯比B灯亮，说明A灯的实际功率更大，由公式$P=I^2R$可知，电流相同时，功率越大的灯泡电阻越大，这与电流大小无关，因此电流关系为$I_A=I_B$。
【答案】C
【知识点】串联电路电流规律、电功率与电阻的关系
【点评】本题考查串联电路的电流特点，易错点是将灯泡亮度与电流大小直接关联，需牢记亮度由实际功率决定，而非电流，掌握串联电路电流处处相等的规律是解题核心。
【难度系数】0.5
【解析】观察电路可知，A灯和B灯串联在电路中，根据串联电路的电流规律：串联电路中各处电流都相等，因此通过A灯的电流$I_A$等于通过B灯的电流$I_B$（$I_A=I_B$）。灯泡的亮度由实际功率决定，A灯比B灯亮，说明A灯的实际功率更大，由公式$P=I^2R$可知，电流相同时，功率越大的灯泡电阻越大，这与电流大小无关，因此电流关系为$I_A=I_B$。
【答案】C
【知识点】串联电路电流规律、电功率与电阻的关系
【点评】本题考查串联电路的电流特点，易错点是将灯泡亮度与电流大小直接关联，需牢记亮度由实际功率决定，而非电流，掌握串联电路电流处处相等的规律是解题核心。
【难度系数】0.5

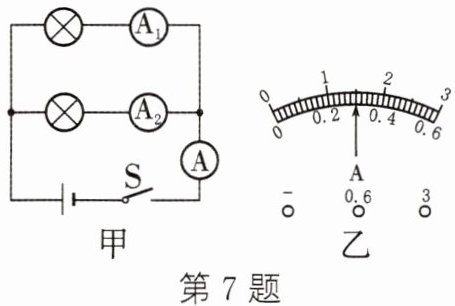

7. (2024·北川期末)如图甲电路，闭合开关S后，两个灯泡都能发光，乙图为电流表A指针的位置，电流表A₂读数是0.6 A，下列分析正确的是（
A.灯泡L₁和L₂串联
B.电流表A₁的读数是0.9 A
C.通过灯L₂的电流为1.1 A
D.通过灯L₁的电流为0.25 A
B
）A.灯泡L₁和L₂串联
B.电流表A₁的读数是0.9 A
C.通过灯L₂的电流为1.1 A
D.通过灯L₁的电流为0.25 A
答案
7. B
解析
【分析】
首先判断电路连接方式：图甲中电流从电源正极流出后分为两条支路，分别经过两个灯泡再汇合，经电流表A、开关S回到负极，因此两灯并联；电流表A测干路电流，A₁测L₁支路电流，A₂测L₂支路电流。根据并联电路电流规律“干路电流等于各支路电流之和（I=I₁+I₂）”，可知干路电流表A的示数大于支路电流表A₂的示数，结合A₂的读数可确定A的量程，再计算各支路电流，逐一分析选项。
【解析】
1. 判断电路连接：由图甲可知，两灯为并联关系，并非串联，故A选项错误。
2. 确定电流表量程与读数：并联电路中干路电流大于支路电流，已知A₂读数为0.6A，因此干路电流表A使用0~3A量程（若用0~0.6A量程，示数会小于0.6A，不符合干路电流更大的规律）；该量程分度值为0.1A，乙图中指针指向1.5A位置，即A的读数为1.5A。
3. 计算支路电流：根据并联电流规律，通过L₁的电流I₁=I - I₂=1.5A - 0.6A=0.9A，通过L₂的电流I₂=0.6A。
4. 分析选项：
B选项：电流表A₁测L₁电流，读数为0.9A，正确；
C选项：通过L₂的电流为0.6A，不是1.1A，错误；
D选项：通过L₁的电流为0.9A，不是0.25A，错误。
【答案】
B
【知识点】
并联电路电流规律；电流表读数
【点评】
本题考查并联电路电流特点和电流表读数，核心是根据干路与支路电流的大小关系判断电流表A的量程，易错点为混淆电流表量程导致读数错误，属于基础题型。
【难度系数】
0.6
首先判断电路连接方式：图甲中电流从电源正极流出后分为两条支路，分别经过两个灯泡再汇合，经电流表A、开关S回到负极，因此两灯并联；电流表A测干路电流，A₁测L₁支路电流，A₂测L₂支路电流。根据并联电路电流规律“干路电流等于各支路电流之和（I=I₁+I₂）”，可知干路电流表A的示数大于支路电流表A₂的示数，结合A₂的读数可确定A的量程，再计算各支路电流，逐一分析选项。
【解析】
1. 判断电路连接：由图甲可知，两灯为并联关系，并非串联，故A选项错误。
2. 确定电流表量程与读数：并联电路中干路电流大于支路电流，已知A₂读数为0.6A，因此干路电流表A使用0~3A量程（若用0~0.6A量程，示数会小于0.6A，不符合干路电流更大的规律）；该量程分度值为0.1A，乙图中指针指向1.5A位置，即A的读数为1.5A。
3. 计算支路电流：根据并联电流规律，通过L₁的电流I₁=I - I₂=1.5A - 0.6A=0.9A，通过L₂的电流I₂=0.6A。
4. 分析选项：
B选项：电流表A₁测L₁电流，读数为0.9A，正确；
C选项：通过L₂的电流为0.6A，不是1.1A，错误；
D选项：通过L₁的电流为0.9A，不是0.25A，错误。
【答案】
B
【知识点】
并联电路电流规律；电流表读数
【点评】
本题考查并联电路电流特点和电流表读数，核心是根据干路与支路电流的大小关系判断电流表A的量程，易错点为混淆电流表量程导致读数错误，属于基础题型。
【难度系数】
0.6
