7.[2025·山西中考]小亮把旧电风扇中的电动机拆下来，将它与灯泡连接成如图所示的闭合电路，在电动机转轴一端插入细铁棒，快速转动细铁棒，灯泡开始发光。下列说法正确的是（
A.灯泡发光，说明该装置中一定有干电池
B.转动细铁棒，电动机线圈做切割磁感线运动
C.转动细铁棒，电动机将电能转化为机械能
D.若细铁棒反向转动，电路中不能产生感应电流
B
）A.灯泡发光，说明该装置中一定有干电池
B.转动细铁棒，电动机线圈做切割磁感线运动
C.转动细铁棒，电动机将电能转化为机械能
D.若细铁棒反向转动，电路中不能产生感应电流
答案
7.B
解析
【分析】
本题考查电磁感应的应用，需先明确装置原理：转动细铁棒带动电动机线圈转动时，电动机相当于发电机，利用电磁感应产生电流使灯泡发光。再逐一分析各选项，判断对错。
【解析】
该装置中，转动细铁棒时，电动机线圈在磁场中做切割磁感线运动，闭合电路中产生感应电流，使灯泡发光，此过程是机械能转化为电能，属于电磁感应现象。
选项A：灯泡发光是电磁感应产生感应电流的结果，电路中没有干电池，A错误；
选项B：转动细铁棒时，电动机线圈在磁场中做切割磁感线运动，符合电磁感应产生电流的条件，B正确；
选项C：转动过程是机械能转化为电能，并非电能转化为机械能，C错误；
选项D：感应电流的产生与导体运动方向有关，反向转动仅改变感应电流方向，电路中仍能产生感应电流，D错误。
【答案】
B
【知识点】
电磁感应、能量转化
【点评】
本题围绕电磁感应现象展开，需区分电动机与发电机的工作原理、能量转化，掌握感应电流的产生条件，属于中考基础题型，考查学生对电磁感应核心知识点的理解应用。
【难度系数】
0.6
本题考查电磁感应的应用，需先明确装置原理：转动细铁棒带动电动机线圈转动时，电动机相当于发电机，利用电磁感应产生电流使灯泡发光。再逐一分析各选项，判断对错。
【解析】
该装置中，转动细铁棒时，电动机线圈在磁场中做切割磁感线运动，闭合电路中产生感应电流，使灯泡发光，此过程是机械能转化为电能，属于电磁感应现象。
选项A：灯泡发光是电磁感应产生感应电流的结果，电路中没有干电池，A错误；
选项B：转动细铁棒时，电动机线圈在磁场中做切割磁感线运动，符合电磁感应产生电流的条件，B正确；
选项C：转动过程是机械能转化为电能，并非电能转化为机械能，C错误；
选项D：感应电流的产生与导体运动方向有关，反向转动仅改变感应电流方向，电路中仍能产生感应电流，D错误。
【答案】
B
【知识点】
电磁感应、能量转化
【点评】
本题围绕电磁感应现象展开，需区分电动机与发电机的工作原理、能量转化，掌握感应电流的产生条件，属于中考基础题型，考查学生对电磁感应核心知识点的理解应用。
【难度系数】
0.6

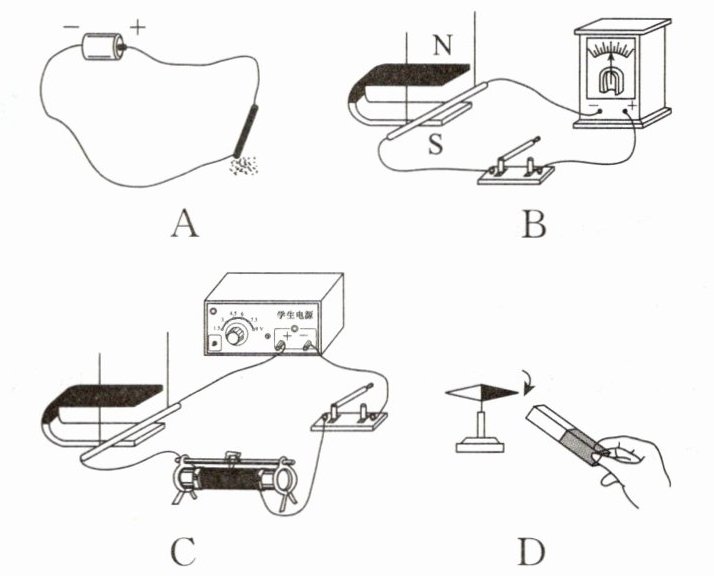

8.[军事科技·反潜巡逻机]如图是我国新型反潜巡逻机。机尾的“棍子”叫做磁异探测器，它能将潜艇经过海域引起的磁场强弱变化转化为强弱变化的电流，从而发现潜艇的存在。下列图中能解释磁异探测器工作原理的是（
A
B
C
D
B
）A
B
C
D
答案
8.B
解析
【分析】
首先明确磁异探测器的工作原理：它将磁场强弱变化转化为强弱变化的电流，本质是电磁感应现象（磁生电）。解题时需逐一分析各选项对应的物理原理，找出符合电磁感应的选项。
【解析】
磁异探测器的工作原理是电磁感应（闭合电路的一部分导体在磁场中做切割磁感线运动，产生感应电流）。对各选项分析：
A选项：为奥斯特实验，说明电流的磁效应（电生磁），不符合；
B选项：装置无电源，导体切割磁感线产生感应电流，属于电磁感应实验，符合磁异探测器的原理；
C选项：装置有电源，是通电导体在磁场中受力运动的实验（电动机原理），不符合；
D选项：为探究电磁铁磁性的实验，利用电流的磁效应，不符合。
综上，答案选B。
【答案】
B
【知识点】
电磁感应现象；电磁感应的应用
【点评】
本题结合军事科技中的磁异探测器，考查电磁感应的实际应用，需区分电磁感应、电流的磁效应、磁场对电流的作用等原理，属于基础应用类题目，难度适中。
【难度系数】
0.5
首先明确磁异探测器的工作原理：它将磁场强弱变化转化为强弱变化的电流，本质是电磁感应现象（磁生电）。解题时需逐一分析各选项对应的物理原理，找出符合电磁感应的选项。
【解析】
磁异探测器的工作原理是电磁感应（闭合电路的一部分导体在磁场中做切割磁感线运动，产生感应电流）。对各选项分析：
A选项：为奥斯特实验，说明电流的磁效应（电生磁），不符合；
B选项：装置无电源，导体切割磁感线产生感应电流，属于电磁感应实验，符合磁异探测器的原理；
C选项：装置有电源，是通电导体在磁场中受力运动的实验（电动机原理），不符合；
D选项：为探究电磁铁磁性的实验，利用电流的磁效应，不符合。
综上，答案选B。
【答案】
B
【知识点】
电磁感应现象；电磁感应的应用
【点评】
本题结合军事科技中的磁异探测器，考查电磁感应的实际应用，需区分电磁感应、电流的磁效应、磁场对电流的作用等原理，属于基础应用类题目，难度适中。
【难度系数】
0.5
9. 如图所示，闭合导线框abcd的一部分处于磁场中，将导线框沿图示方向拉出，则 （
A.在此过程中，电能转化为机械能
B.导线框中不会产生感应电流，因为没有电源
C.导线ab段不会受到磁场对它的作用力
D.导线框中会产生感应电流，导线ab段相当于电源
D
）A.在此过程中，电能转化为机械能
B.导线框中不会产生感应电流，因为没有电源
C.导线ab段不会受到磁场对它的作用力
D.导线框中会产生感应电流，导线ab段相当于电源
答案
9.D
解析
【分析】
本题考查电磁感应相关知识，解题思路：先判断导线框拉出磁场时是否产生感应电流，再逐一分析各选项的正误。首先，闭合电路的一部分导体切割磁感线时会产生感应电流，这是电磁感应现象；同时要明确能量转化、感应电流产生条件、磁场对电流的作用以及切割磁感线的导体的作用。
【解析】
当导线框沿图示方向拉出磁场时，导线ab段做切割磁感线运动，且导线框是闭合电路，满足感应电流产生的条件，因此导线框中会产生感应电流，属于电磁感应现象。
选项A：电磁感应过程中是机械能转化为电能，而非电能转化为机械能，A错误；
选项B：闭合电路的一部分导体切割磁感线即可产生感应电流，不需要外接电源，B错误；
选项C：导线ab段中有感应电流通过，且处于磁场中，会受到磁场对它的作用力，C错误；
选项D：产生感应电流时，切割磁感线的导线ab段相当于电源，D正确。
【答案】
D
【知识点】
电磁感应现象、感应电流产生条件、磁场对电流的作用
【点评】
本题围绕电磁感应的核心知识点设置选项，需准确掌握感应电流的产生条件、能量转化规律及相关物理量的作用，属于基础应用类题目。
【难度系数】
0.5
本题考查电磁感应相关知识，解题思路：先判断导线框拉出磁场时是否产生感应电流，再逐一分析各选项的正误。首先，闭合电路的一部分导体切割磁感线时会产生感应电流，这是电磁感应现象；同时要明确能量转化、感应电流产生条件、磁场对电流的作用以及切割磁感线的导体的作用。
【解析】
当导线框沿图示方向拉出磁场时，导线ab段做切割磁感线运动，且导线框是闭合电路，满足感应电流产生的条件，因此导线框中会产生感应电流，属于电磁感应现象。
选项A：电磁感应过程中是机械能转化为电能，而非电能转化为机械能，A错误；
选项B：闭合电路的一部分导体切割磁感线即可产生感应电流，不需要外接电源，B错误；
选项C：导线ab段中有感应电流通过，且处于磁场中，会受到磁场对它的作用力，C错误；
选项D：产生感应电流时，切割磁感线的导线ab段相当于电源，D正确。
【答案】
D
【知识点】
电磁感应现象、感应电流产生条件、磁场对电流的作用
【点评】
本题围绕电磁感应的核心知识点设置选项，需准确掌握感应电流的产生条件、能量转化规律及相关物理量的作用，属于基础应用类题目。
【难度系数】
0.5
10. [教材P161T6习题改编]小明学习了“电磁感应”后进行了深度学习,通过查阅资料发现感应电流的方向可以通过“右手定则”来判断:伸出右手,使大拇指与其余四个手指垂直,并且都与手掌在同一平面内,让磁感线穿入手心,大拇指指向导体运动的方向,则四指指向为感应电流的方向。请你根据上述方法判断如图所示的导体棒PQ沿竖直导体框下落的过程中,电阻R中的电流方向是
由b到a
(选填“由a到b”或“由b到a”),图中“×”表示垂直纸面向里的磁感线。答案
10.由b到a
解析
【分析】要判断电阻R中的电流方向，需先通过右手定则确定导体棒PQ中感应电流的方向，再结合电路结构推导R的电流方向。步骤：1. 明确磁感线方向：图中“×”表示磁感线垂直纸面向里，根据右手定则，需让磁感线穿入手心，因此手心应朝向纸内（手背朝向观察者）；2. 导体棒PQ竖直下落，运动方向向下，故大拇指指向运动方向（向下）；3. 此时右手四指的指向即为导体棒PQ中感应电流的方向，由此确定PQ的电流方向；4. 结合电路结构，PQ作为电源，外电路电流从正极流向负极，进而判断电阻R的电流方向。
【解析】根据右手定则：伸开右手，使磁感线垂直穿入手心（磁感线向里，故手心朝纸内），大拇指指向导体运动方向（PQ下落，方向向下），此时四指指向为导体棒PQ中感应电流的方向，即电流从P流向Q。由于PQ相当于电源，电源内部电流从负极流向正极，因此Q端为电源正极，P端为负极。外电路中，电流从正极Q流出，经右侧竖直导线到b，再通过电阻R流向a，最后经左侧竖直导线回到负极P，故电阻R中的电流方向是由b到a。
【答案】由b到a
【知识点】电磁感应、右手定则、电流方向判断
【点评】本题考查右手定则的应用，需准确掌握右手定则的操作方法，结合电路结构分析电流路径，易错点在于磁感线穿入手心的方向判断，需注意区分磁感线方向与手心朝向的关系。
【难度系数】0.5
【解析】根据右手定则：伸开右手，使磁感线垂直穿入手心（磁感线向里，故手心朝纸内），大拇指指向导体运动方向（PQ下落，方向向下），此时四指指向为导体棒PQ中感应电流的方向，即电流从P流向Q。由于PQ相当于电源，电源内部电流从负极流向正极，因此Q端为电源正极，P端为负极。外电路中，电流从正极Q流出，经右侧竖直导线到b，再通过电阻R流向a，最后经左侧竖直导线回到负极P，故电阻R中的电流方向是由b到a。
【答案】由b到a
【知识点】电磁感应、右手定则、电流方向判断
【点评】本题考查右手定则的应用，需准确掌握右手定则的操作方法，结合电路结构分析电流路径，易错点在于磁感线穿入手心的方向判断，需注意区分磁感线方向与手心朝向的关系。
【难度系数】0.5
