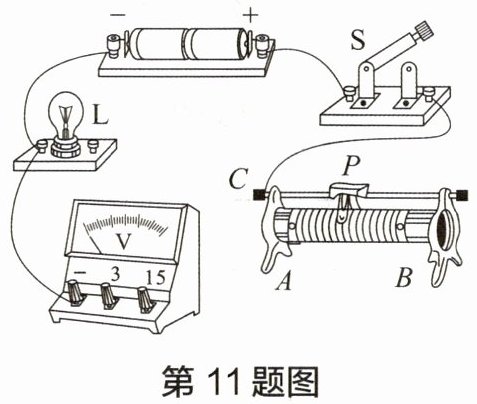

11 在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。补上后要求：电压表测小灯两端电压；闭合开关S，向右端移动滑动变阻器的滑片P，小灯变亮。
答案
如答图所示。
解析
【分析】
要完成电路连接，需满足两个核心要求：①电压表测小灯两端电压，因此电压表应并联在小灯两端，且电流需“正进负出”；②闭合开关后，滑片P向右移动时小灯变亮，说明电路电流变大，滑动变阻器接入电路的电阻需变小，根据滑动变阻器“一上一下”的接线原则，应选择右下接线柱B和上方接线柱C接入电路（滑片右移时，接入电阻丝长度变短，电阻减小）。
【解析】
1. 连接电压表：电源为两节干电池，总电压约3V，电压表选0~3V量程，将小灯的右接线柱与电压表的“3”接线柱连接，电压表的“-”接线柱已接电源负极，满足并联测小灯电压的要求。
2. 连接滑动变阻器：为使滑片右移时滑动变阻器接入电阻变小，将滑动变阻器的右下接线柱B与小灯的右接线柱连接，此时滑动变阻器接入电路的电阻丝为PB段，滑片右移时电阻减小，电路电流增大，小灯变亮。
【答案】
如答图所示
【知识点】
滑动变阻器使用、电压表使用、电路连接
【点评】
本题考查电学实物电路的连接，需同时掌握滑动变阻器接线规则和电压表使用要求，是电学基础操作题，需兼顾两个条件分析，难度适中。
【难度系数】
0.5
要完成电路连接，需满足两个核心要求：①电压表测小灯两端电压，因此电压表应并联在小灯两端，且电流需“正进负出”；②闭合开关后，滑片P向右移动时小灯变亮，说明电路电流变大，滑动变阻器接入电路的电阻需变小，根据滑动变阻器“一上一下”的接线原则，应选择右下接线柱B和上方接线柱C接入电路（滑片右移时，接入电阻丝长度变短，电阻减小）。
【解析】
1. 连接电压表：电源为两节干电池，总电压约3V，电压表选0~3V量程，将小灯的右接线柱与电压表的“3”接线柱连接，电压表的“-”接线柱已接电源负极，满足并联测小灯电压的要求。
2. 连接滑动变阻器：为使滑片右移时滑动变阻器接入电阻变小，将滑动变阻器的右下接线柱B与小灯的右接线柱连接，此时滑动变阻器接入电路的电阻丝为PB段，滑片右移时电阻减小，电路电流增大，小灯变亮。
【答案】
如答图所示
【知识点】
滑动变阻器使用、电压表使用、电路连接
【点评】
本题考查电学实物电路的连接，需同时掌握滑动变阻器接线规则和电压表使用要求，是电学基础操作题，需兼顾两个条件分析，难度适中。
【难度系数】
0.5

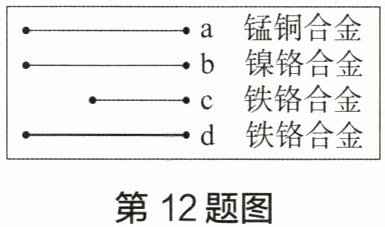

12 在“探究导体电阻大小与哪些因素有关”实验中，有如图所示的四根合金丝可供选择，其横截面积关系为$S_a = S_b = S_c ＜ S_d$。
（1）若要探究导体电阻的大小与导体材料的关系，则应选择合金丝
（2）这四根合金丝能否用来探究导体电阻大小与导体横截面积的关系？若能，写出应选择的合金丝；若不能，说明理由。

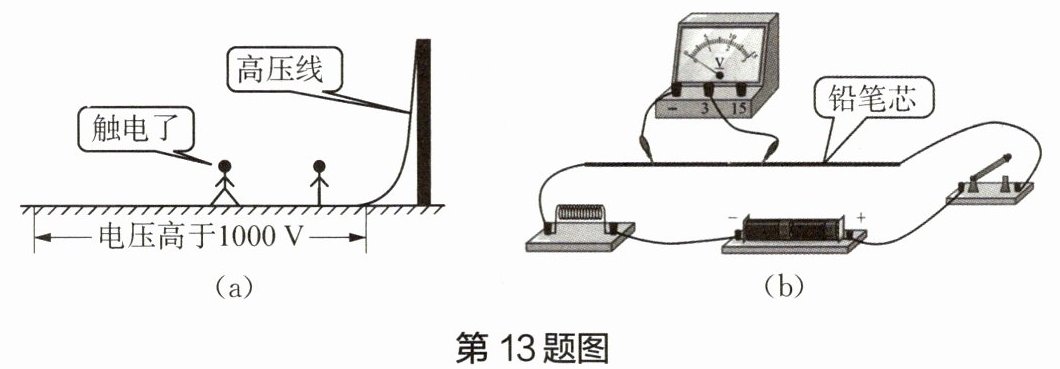

13 户外高压线脱落触地时，在高压线周围的人并腿站在原地并不会触电，但若以较大脚步向远离高压线方向移动就会使人触电，如图（a）所示。为了搞清人触电的原因，小华通过查阅资料了解到：①同一导体，通过导体的电流与导体两端的电压成正比；②通过人体的电流超过20 mA时就可能导致触电。小华用铅笔芯模拟地面，用电压表模拟人体，按如图（b）所示的方式连接电路进行实验，并将电压表的示数和对应的电压表所测铅笔芯的长度记录在表中。

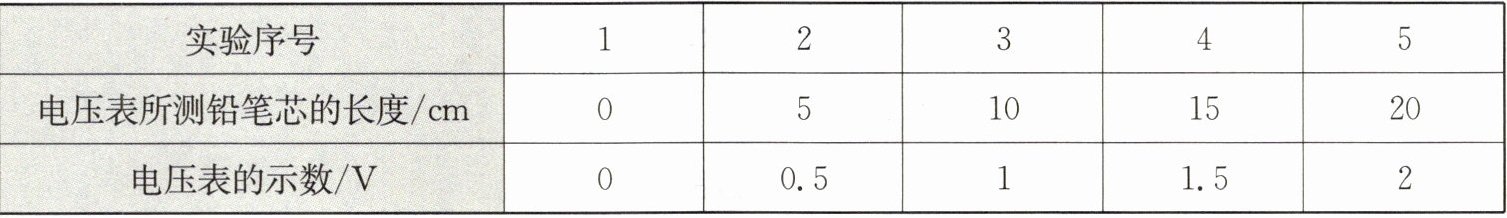

| 实验序号 | 1 | 2 | 3 | 4 | 5 |
| --- | --- | --- | --- | --- | --- |
| 电压表所测铅笔芯的长度/cm | 0 |
5 | 10 | 15 | 20 |
| 电压表的示数/V | 0 | 0.5 | 1 | 1.5 | 2 |
（1）分析表中电压表的示数和对应的电压表所测铅笔芯的长度等相关信息，可以得出结论：电源电压和铅笔芯的长度不变，
（2）根据小华的模拟实验及查阅的资料，结合所学的电学知识，分析“在高压线周围的人以较大脚步向远离高压线方向移动时会触电”的原因。
（1）若要探究导体电阻的大小与导体材料的关系，则应选择合金丝
a、b
（选填字母代号）。（2）这四根合金丝能否用来探究导体电阻大小与导体横截面积的关系？若能，写出应选择的合金丝；若不能，说明理由。
13 户外高压线脱落触地时，在高压线周围的人并腿站在原地并不会触电，但若以较大脚步向远离高压线方向移动就会使人触电，如图（a）所示。为了搞清人触电的原因，小华通过查阅资料了解到：①同一导体，通过导体的电流与导体两端的电压成正比；②通过人体的电流超过20 mA时就可能导致触电。小华用铅笔芯模拟地面，用电压表模拟人体，按如图（b）所示的方式连接电路进行实验，并将电压表的示数和对应的电压表所测铅笔芯的长度记录在表中。
| 实验序号 | 1 | 2 | 3 | 4 | 5 |
| --- | --- | --- | --- | --- | --- |
| 电压表所测铅笔芯的长度/cm | 0 |
5 | 10 | 15 | 20 || 电压表的示数/V | 0 | 0.5 | 1 | 1.5 | 2 |
（1）分析表中电压表的示数和对应的电压表所测铅笔芯的长度等相关信息，可以得出结论：电源电压和铅笔芯的长度不变，
电压表的示数与对应电压表所测铅笔芯的长度成正比
。（2）根据小华的模拟实验及查阅的资料，结合所学的电学知识，分析“在高压线周围的人以较大脚步向远离高压线方向移动时会触电”的原因。
当人迈开较大脚步时，相当于电压表所测铅笔芯的长度变长，会导致人两脚间的电压U变大
根据资料①可知，在人体电阻R一定的情况下，通过人体的电流I也会变大
当通过人的电流I超过20 mA时，人就会触电
。答案
12 (1) a、b
(2) 不能。要研究导体电阻大小与导体横截面积的关系，需选择长度、材料均相同，横截面积不同的合金丝，这四根合金丝不符合要求。
13 (1) 电压表的示数与对应电压表所测铅笔芯的长度成正比
(2) 当人迈开较大脚步时，相当于电压表所测铅笔芯的长度变长，会导致人两脚间的电压U变大，根据资料①可知，在人体电阻R一定的情况下，通过人体的电流I也会变大。当通过人的电流I超过20 mA时，人就会触电
(2) 不能。要研究导体电阻大小与导体横截面积的关系，需选择长度、材料均相同，横截面积不同的合金丝，这四根合金丝不符合要求。
13 (1) 电压表的示数与对应电压表所测铅笔芯的长度成正比
(2) 当人迈开较大脚步时，相当于电压表所测铅笔芯的长度变长，会导致人两脚间的电压U变大，根据资料①可知，在人体电阻R一定的情况下，通过人体的电流I也会变大。当通过人的电流I超过20 mA时，人就会触电
解析
【分析】
12题：探究导体电阻的影响因素需运用控制变量法，探究与材料的关系时，需控制长度、横截面积相同，改变材料；探究与横截面积的关系时，需控制材料、长度相同，改变横截面积。13题：（1）通过对比表格中电压表的示数与铅笔芯长度的变化，分析两者的比例关系；（2）结合欧姆定律，分析跨步大小对应两脚间的电压变化，进而推导电流变化，结合触电条件得出结论。
【解析】
12题：
（1）探究导体电阻与材料的关系，根据控制变量法，需保持导体的长度、横截面积相同，仅材料不同。合金丝a、b的横截面积相同，材料不同，符合要求，故选择a、b。
（2）探究导体电阻与横截面积的关系，需保持导体的材料、长度相同，仅横截面积不同。题目中四根合金丝的横截面积关系为$ S_a = S_b = S_c ＜ S_d $，无法找到材料、长度均相同，仅横截面积不同的合金丝，因此不能探究。
13题：
（1）由表格数据可知，电压表所测铅笔芯的长度每增加5cm，电压表的示数增加0.5V，即电压表的示数与对应电压表所测铅笔芯的长度成正比。
（2）当人以较大脚步移动时，相当于电压表所测的铅笔芯（地面）的长度变长，根据实验结论，该段的电压会变大；在人体电阻一定时，由欧姆定律$ I=\frac{U}{R} $可知，通过人体的电流会变大；当电流超过20mA时，就会导致触电。
【答案】
12 (1) a、b；(2) 不能，要研究导体电阻大小与导体横截面积的关系，需选择长度、材料均相同，横截面积不同的合金丝，这四根合金丝不符合要求。
13 (1) 电压表的示数与对应电压表所测铅笔芯的长度成正比；(2) 当人迈开较大脚步时，相当于电压表所测铅笔芯的长度变长，会导致人两脚间的电压U变大，根据资料①可知，在人体电阻R一定的情况下，通过人体的电流I也会变大。当通过人的电流I超过20 mA时，人就会触电。
【知识点】
影响电阻大小的因素，控制变量法，欧姆定律
【点评】
本题结合实验探究和生活实际，考察控制变量法在电阻探究中的应用，以及欧姆定律在跨步电压问题中的分析，注重学生对物理规律的理解和实际应用能力，是电学基础的典型题目。
【难度系数】
0.6
12题：探究导体电阻的影响因素需运用控制变量法，探究与材料的关系时，需控制长度、横截面积相同，改变材料；探究与横截面积的关系时，需控制材料、长度相同，改变横截面积。13题：（1）通过对比表格中电压表的示数与铅笔芯长度的变化，分析两者的比例关系；（2）结合欧姆定律，分析跨步大小对应两脚间的电压变化，进而推导电流变化，结合触电条件得出结论。
【解析】
12题：
（1）探究导体电阻与材料的关系，根据控制变量法，需保持导体的长度、横截面积相同，仅材料不同。合金丝a、b的横截面积相同，材料不同，符合要求，故选择a、b。
（2）探究导体电阻与横截面积的关系，需保持导体的材料、长度相同，仅横截面积不同。题目中四根合金丝的横截面积关系为$ S_a = S_b = S_c ＜ S_d $，无法找到材料、长度均相同，仅横截面积不同的合金丝，因此不能探究。
13题：
（1）由表格数据可知，电压表所测铅笔芯的长度每增加5cm，电压表的示数增加0.5V，即电压表的示数与对应电压表所测铅笔芯的长度成正比。
（2）当人以较大脚步移动时，相当于电压表所测的铅笔芯（地面）的长度变长，根据实验结论，该段的电压会变大；在人体电阻一定时，由欧姆定律$ I=\frac{U}{R} $可知，通过人体的电流会变大；当电流超过20mA时，就会导致触电。
【答案】
12 (1) a、b；(2) 不能，要研究导体电阻大小与导体横截面积的关系，需选择长度、材料均相同，横截面积不同的合金丝，这四根合金丝不符合要求。
13 (1) 电压表的示数与对应电压表所测铅笔芯的长度成正比；(2) 当人迈开较大脚步时，相当于电压表所测铅笔芯的长度变长，会导致人两脚间的电压U变大，根据资料①可知，在人体电阻R一定的情况下，通过人体的电流I也会变大。当通过人的电流I超过20 mA时，人就会触电。
【知识点】
影响电阻大小的因素，控制变量法，欧姆定律
【点评】
本题结合实验探究和生活实际，考察控制变量法在电阻探究中的应用，以及欧姆定律在跨步电压问题中的分析，注重学生对物理规律的理解和实际应用能力，是电学基础的典型题目。
【难度系数】
0.6
