【活动一】观察光从一种介质传播至另一种介质时的现象。
请大家看图4-2-1所示的演示实验。
光源发出的一束光从空气传播到水面，有部分光（如图中光束一）返回原来的介质（空气）中，这种现象叫光的反射；另一部分光（如图中光束二）进入另一种介质（水）中，这种现象叫光的折射。这节课我们先研究光的反射。
【活动二】了解我们能看到不发光物体的原因。

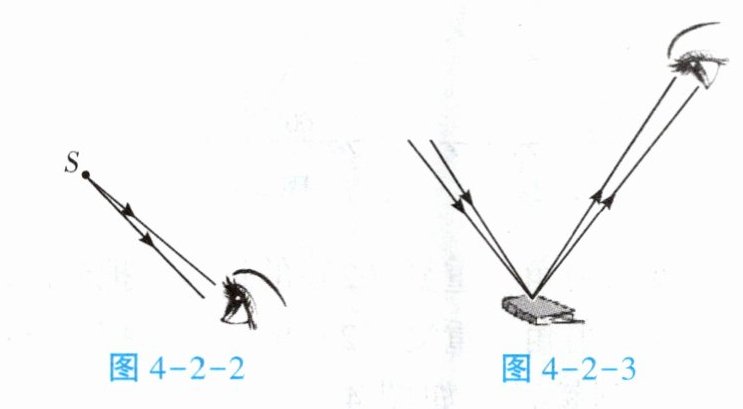

如图4-2-2所示，光源S发出的光线进入人眼，人能看到光源。书本反射了外界照到它表面的光（如灯光、太阳光等），部分反射光进入人眼（如图4-2-3所示），人就能看到书本。


【活动三】探究并了解光的反射定律。

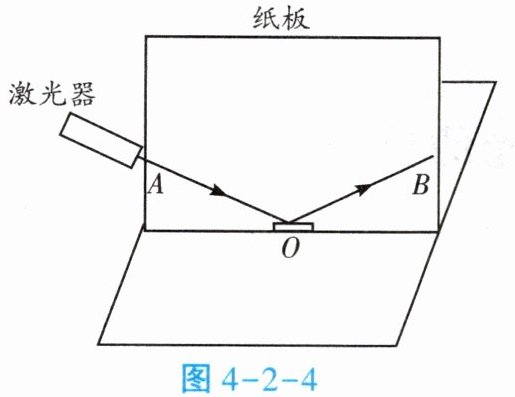

1. 演示：如图4-2-4所示，让激光器射出的光沿纸板入射到镜面上的O点。
（1）试判断：图中反射光线和入射光线是否构成轴对称图形？。

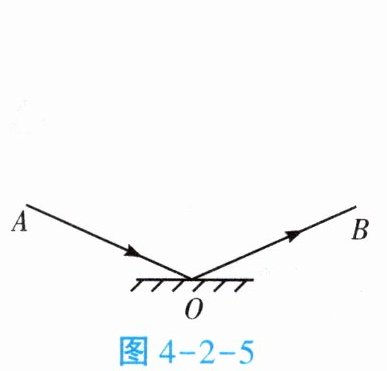

若不是，请说明理由；若是，请在图4-2-5中画出对称轴。


（2）根据轴对称图形的特点可知，OB与对称轴的夹角应该（选填“等于”或“不等于”）AO与对称轴的夹角。请量出这两个角的大小，验证上面的分析是否正确。
（3）了解入射角和反射角，在图4-2-5中标出入射角$i$和反射角$r$。
（4）从以上实验可以得出初步结论：在光的反射中，反射角（选填“大于”“小于”或“等于”）入射角。

1. (1)是 如所示。
(2)等于
(3)如所示。
(4)等于

【分析】本题围绕光的反射定律展开探究，首先需结合光的反射中法线的作用，判断反射光线与入射光线的对称性；再利用轴对称图形的性质推导反射角与入射角的关系，通过实验测量验证后得出光的反射定律的核心结论。
【解析】
（1）根据光的反射规律，反射光线与入射光线关于法线对称，因此二者构成轴对称图形，对称轴为图中的竖直虚线（法线）；
（2）轴对称图形的对应角相等，所以反射光线OB与法线的夹角，等于入射光线AO与法线的夹角；
（3）入射角是入射光线与法线的夹角，反射角是反射光线与法线的夹角，图中已标注的i为入射角，r为反射角；
（4）通过实验测量两个角的大小，可验证反射角等于入射角，这是光的反射定律的重要结论。
【答案】1. (1)是 如所示；(2)等于；(3)如所示；(4)等于
【知识点】光的反射定律，轴对称图形
【点评】本题结合轴对称性质探究光的反射定律，属于光学基础知识点的考查，难度适中，能帮助学生理解反射定律的核心内容。
【难度系数】0.6
