7.研习小组将蜡烛、凸透镜和光屏放在光具座上，研究“凸透镜成像规律”。

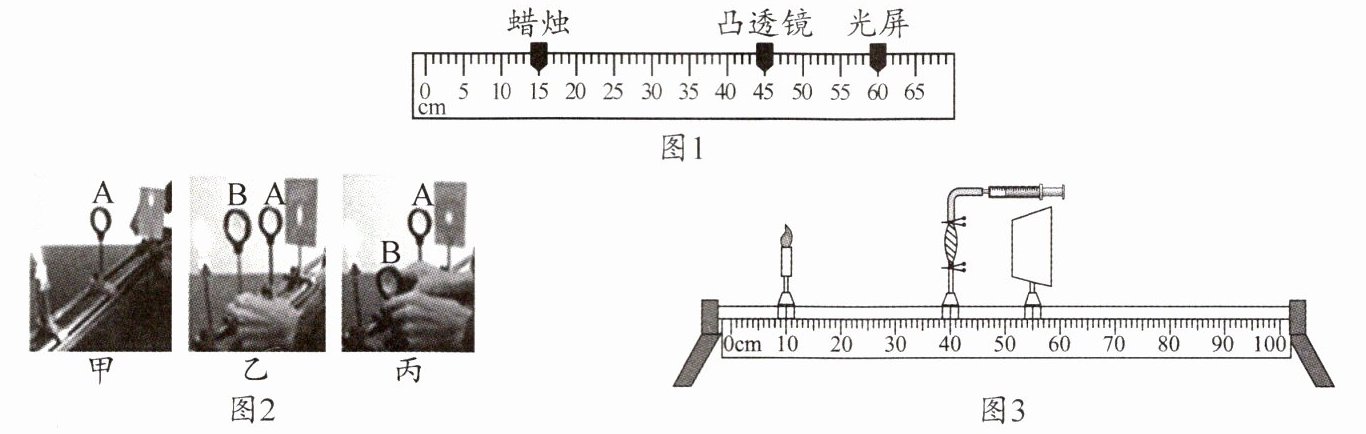

(1)点燃蜡烛，移动光屏直至出现清晰的像，蜡烛、凸透镜和光屏在光具座上的位置如图1所示，此时像的性质是：倒立、
(2)完成图1实验后，小东突发奇想，将蜡烛和光屏互换位置，发现光屏上也能看到清晰的像。此时像的性质是：
(3)实验一段时间后，发现原来成在光屏中央的像，“跑”到图2中甲所示的位置（靠近光屏上沿）。若想让像重新回到光屏中央，可以将蜡烛
(4)研究好成像规律后，继续探究近视和远视的矫正。给凸透镜A戴上“远视眼镜B”（凸透镜），光屏上刚好出现清晰的像（如图2中乙所示），摘下“远视眼镜B”后，光屏上的像变模糊（如图2中丙所示），若要通过移动蜡烛使像再次清晰，应将蜡烛向
(5)小东用自制的水凸透镜来模拟探究眼球晶状体变化规律，在光屏上得到了清晰的像，如图3所示。此时，若将蜡烛靠近水透镜时，为了使光屏上仍能成清晰的像，应该向水透镜中
(1)点燃蜡烛，移动光屏直至出现清晰的像，蜡烛、凸透镜和光屏在光具座上的位置如图1所示，此时像的性质是：倒立、
缩小
的实像。(2)完成图1实验后，小东突发奇想，将蜡烛和光屏互换位置，发现光屏上也能看到清晰的像。此时像的性质是：
倒立、放大的实像
。(3)实验一段时间后，发现原来成在光屏中央的像，“跑”到图2中甲所示的位置（靠近光屏上沿）。若想让像重新回到光屏中央，可以将蜡烛
调高
（填“调高”或“调低”）适当距离。(4)研究好成像规律后，继续探究近视和远视的矫正。给凸透镜A戴上“远视眼镜B”（凸透镜），光屏上刚好出现清晰的像（如图2中乙所示），摘下“远视眼镜B”后，光屏上的像变模糊（如图2中丙所示），若要通过移动蜡烛使像再次清晰，应将蜡烛向
远离
（填“靠近”或“远离”）透镜方向移动一段距离。(5)小东用自制的水凸透镜来模拟探究眼球晶状体变化规律，在光屏上得到了清晰的像，如图3所示。此时，若将蜡烛靠近水透镜时，为了使光屏上仍能成清晰的像，应该向水透镜中
注水
（填“注水”或“抽水”）。答案
7.(1)缩小 (2)倒立、放大的实像 (3)调高 (4)远离 (5)注水
解析
【分析】
本题围绕凸透镜成像规律展开，需结合物距与像距的关系、光路可逆、透镜对光线的作用等知识点逐一分析各小问：
(1)先确定物距和像距，比较二者大小，结合凸透镜成像规律判断像的性质；
(2)利用光路可逆原理，互换蜡烛和光屏后，物距、像距互换，据此判断新的像的性质；
(3)根据像的位置，结合过光心光线的传播方向，调整蜡烛高度使像回到中央；
(4)远视眼镜是凸透镜，对光线有会聚作用，摘下后像成在光屏后方，根据成像规律判断蜡烛移动方向；
(5)蜡烛靠近透镜时像会后移，需增强水透镜的会聚能力，判断注水或抽水。
【解析】
(1)由图1可知，物距$ u = 45cm - 15cm = 30cm $，像距$ v = 60cm - 45cm = 15cm $，$ u ＞ v $，根据凸透镜成像规律，当$ u ＞ 2f $时，成倒立、缩小的实像，故此处填“缩小”。
(2)根据光路可逆原理，互换蜡烛和光屏后，新物距为原像距15cm，新像距为原物距30cm，此时$ f ＜ 15cm ＜ 2f $，因此成倒立、放大的实像。
(3)像成在光屏上方，根据过凸透镜光心的光线传播方向不变，说明蜡烛位置偏低，需将蜡烛适当调高，使像回到光屏中央。
(4)远视眼镜是凸透镜，对光线有会聚作用，摘下后光线会聚能力减弱，像成在光屏后方。根据“物远像近像变小”，需增大物距，即蜡烛向远离透镜的方向移动，让像靠近透镜，重新成在光屏上。
(5)蜡烛靠近水透镜时，物距减小，像距增大，像成在光屏后方。要让像回到光屏，需增强水透镜的会聚能力，注水会使水凸透镜焦距变小、会聚能力增强，因此应向水透镜中注水。
【答案】
(1)缩小
(2)倒立、放大的实像
(3)调高
(4)远离
(5)注水
【知识点】
凸透镜成像规律、透镜的应用、光路可逆
【点评】
本题考查凸透镜成像规律的综合应用，涵盖光路可逆、透镜矫正等知识点，需学生灵活运用成像规律分析物距、像距变化对成像的影响，属于基础应用类题目。
【难度系数】
0.6
