2026年基础训练大象出版社九年级物理全一册人教版第190页答案

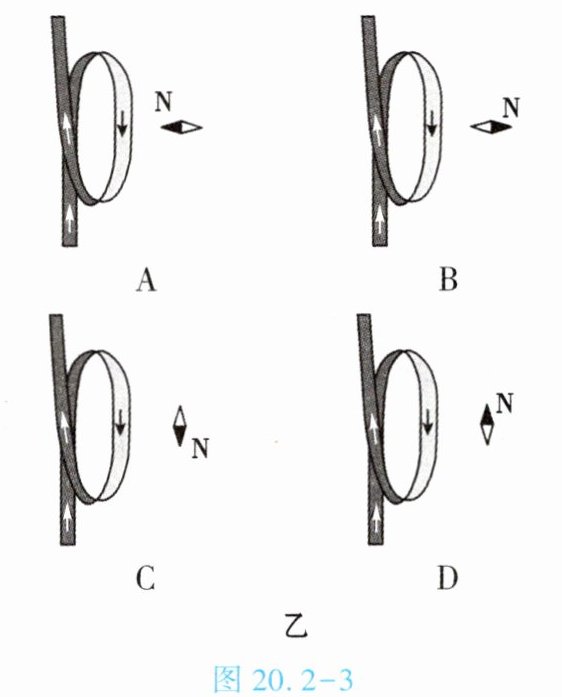

4. (★★)图20.2-3甲中的金属圆环跟纸面垂直，其右侧放有一枚小磁针。给圆环通电，它就可以看成是通电螺线管的一圈，箭头方向代表电流方向。在图20.2-3乙中，小磁针静止时N极指向正确的是【】

图20.2-3

答案

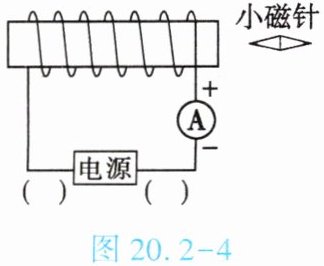

5. (★★)如图20.2-4所示,电流表正确连接在电路中,通电时请在括号中标出电源的正、负极及小磁针静止时的N极。

答案

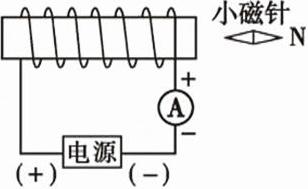

5. 如答图20.2-1所示

1.(★★)将一根导线平行地拉到静止小磁针的上方，如图20.2-5所示。当通有电流时，小磁针的N极向外偏转；当电流方向改变时，小磁针的N极将【】

A.向里偏转
B.静止不动
C.向外偏转
D.不能确定

答案

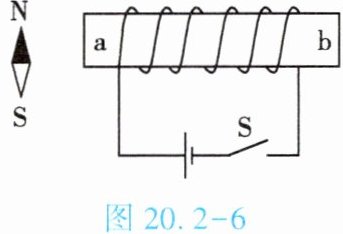

2. (★★)如图20.2-6所示，开关S闭合后，通电螺线管的a端是

（填“N”或“S”）极，小磁针将沿

逆

（填“顺”或“逆”）时针方向转动。

答案

2. N 逆

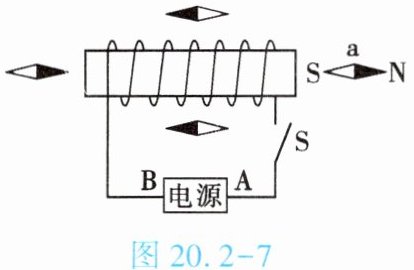

3. (★★★)小明同学在做“探究通电螺线管外部磁场的方向”实验时，实验装置如图20.2-7所示。

图20.2-7
(1)闭合开关后，螺线管周围小磁针的指向如图所示，小明根据螺线管右端小磁针a的指向判断出螺线管的右端为

极，则可知电源的A端为

正

极。
(2)当电源的正、负极对换时，小磁针a的南、北极指向也对换，由此可知：通电螺线管外部磁场的方向与螺线管中导线的

电流

方向有关。

答案

3. (1) N 正 (2) 电流
