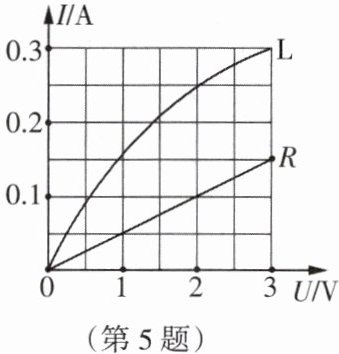

5. 如图是小灯泡 L 和电阻 R 中电流随电压变化的图像。由图像可知,若将它们并联接在电压为 2V 的电源两端,则电路中的总电流为A。若将它们串联后重新接在某电路,电路中电流为 0.15A,则电源电压为V。

5. 0.35 4

【分析】
要解决本题，需结合I-U图像和串并联电路的特点：①并联时，各支路电压等于电源电压，总电流为各支路电流之和，因此需找到电压为2V时，小灯泡L和电阻R对应的电流，相加得到总电流；②串联时，电流处处相等，总电压等于各部分电压之和，因此需找到电流为0.15A时，L和R对应的电压，相加得到电源电压。
【解析】
1. 当L和R并联在电压为2V的电源两端时：
并联电路中各支路电压相等，即$ U_L = U_R = U = 2V $。
从图像读取：电压为2V时，电阻R对应的电流$ I_R = 0.1A $，小灯泡L对应的电流$ I_L = 0.25A $。
总电流$ I_{总} = I_L + I_R = 0.25A + 0.1A = 0.35A $。
2. 当L和R串联，电路电流为0.15A时：
串联电路中电流处处相等，即$ I_L' = I_R' = I = 0.15A $。
从图像读取：电流为0.15A时，小灯泡L对应的电压$ U_L' = 1V $，电阻R对应的电压$ U_R' = 3V $。
电源电压$ U_{总} = U_L' + U_R' = 1V + 3V = 4V $。
【答案】
0.35；4
【知识点】
I-U图像、串并联电路的电流电压规律
【点评】
本题考查对I-U图像的理解及串并联电路的基本规律，核心是能从图像中准确提取对应电压或电流的数值，结合串并联的电流、电压特点计算，属于初中物理基础应用题型。
【难度系数】
0.6

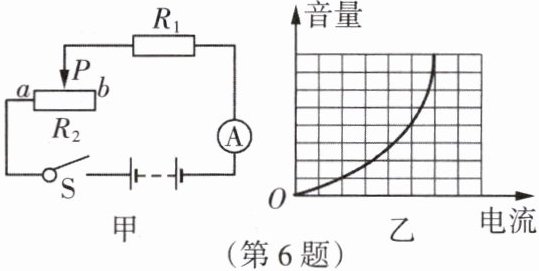

6. 如图甲是某小音箱的工作示意图，其中音箱的电阻$R_1$为$50\Omega$，它与滑动变阻器$R_2$串联在电路中，电流表的示数可表示音箱音量的大小。
（1）音箱播出的音量大小与电路中的电流关系如图乙所示。当滑动变阻器的滑片$P$向左移动时，音箱播出的声音将________（填“变响”“不变”或“变弱”）。
（2）根据要求，电路中的电流需在$10～100$毫安范围内调节，则应选择的滑动变阻器$R_2$的最大阻值是多少？

6.(1)变响 (2)450欧

【分析】
本题是串联电路结合欧姆定律的应用，首先明确电路中R₁与R₂串联，电流表测电路电流，且由图乙知电流越大音量越大。（1）分析滑片移动时滑动变阻器接入电阻的变化，结合欧姆定律判断电流变化，进而确定音量变化；（2）根据电流范围，利用电流最大时滑动变阻器阻值最小的特点求出电源电压，再结合电流最小时的总电阻求出滑动变阻器的最大阻值。
【解析】
（1）当滑动变阻器滑片P向左移动时，接入电路的电阻R₂变小，电路总电阻R总=R₁+R₂变小，电源电压U不变，根据欧姆定律I=U/R总，电路电流I变大；由图乙可知，电流越大音量越大，因此音箱播出的声音变响。
（2）已知电流范围I最小=10mA=0.01A，I最大=100mA=0.1A，R₁=50Ω。
当电流最大时，滑动变阻器接入阻值最小（为0），此时总电阻等于R₁，电源电压U=I最大R₁=0.1A×50Ω=5V；
当电流最小时，滑动变阻器接入阻值最大，总电阻R总=U/I最小=5V/0.01A=500Ω；
则滑动变阻器的最大阻值R₂max=R总-R₁=500Ω-50Ω=450Ω。
【答案】
(1)变响 (2)450欧
【知识点】
欧姆定律、串联电路电阻、滑动变阻器
【点评】
本题结合串联电路特点和欧姆定律，考查滑动变阻器对电路电流的影响，需明确电流与音量的对应关系，是基础电路应用题，难度适中。
【难度系数】
0.3
